高真空バタフライバルブ SS304/SS316Lステンレス鋼製 ISO-F63-200 高品質バタフライバルブマニュアル/空気圧/電動式

すべての製品

概要
おすすめ商品

VBG01シリーズの高真空バタフライバルブは、単結晶シリコンウエハー製造に使用される結晶成長炉に広く用いられています。これらのバルブはパイプ内圧力が非常に低い状態（1.3×10"Paまで）でもゼロリークを実現します。鍛造ステンレス鋼製ボディと特殊シール構造設計により、バルブの長寿命を確保しています。

バルブ本体材質		SS304/SS316L
シール材質		オプションでFKM、NBR
真空範囲		10-6.7×105 Pa
リーク率		1.3x103 Pa・L/s
保守までの作動回数		80,000 回
開角度		0-90度
温度範囲	FKM シートシール	-30℃ から 150℃
	NBR シートシール	-25℃～80℃
作動		手動、空圧式アクチュエータ、電動式アクチュエータ
圧縮空気		0.4-0.8MPa
動作時間	アルミニウム製アクチュエータ	≤3秒
	電動式オンオフアクチュエータ	標準 30秒、10秒・15秒オプション
ソレノイド電圧		標準：AC220V、50Hz、6W オプション：AC110V、DC24V、DC12V
気圧式アクチュエーター		標準：両動作型オプション：1.ノーマリークローズ 2.ノーマリーオープン
電動動装置		標準：オンオフ型オプション：比例制御型
ポジションインジケーター付きで提供可能		信号フィードバックはオプション

手動ISO-Fタイプバタフライバルブ

モデル 304	サイズ	D/mm	D0／mm	B/mm	H/mm	B1/mm	L/mm	N.W./kg
VBG04H2431SF63NN	ISO-F63	130	110	26	128.5	45	135
VBG04H2431SF100NN	ISO-F100	165	145	30	152.5	45	135
VBG04H2431SF160NN	ISO-F160	225	200	35	180.5	45	165
VBG04H2431SF200NN	ISO-F200	285	260	40	213	45	185

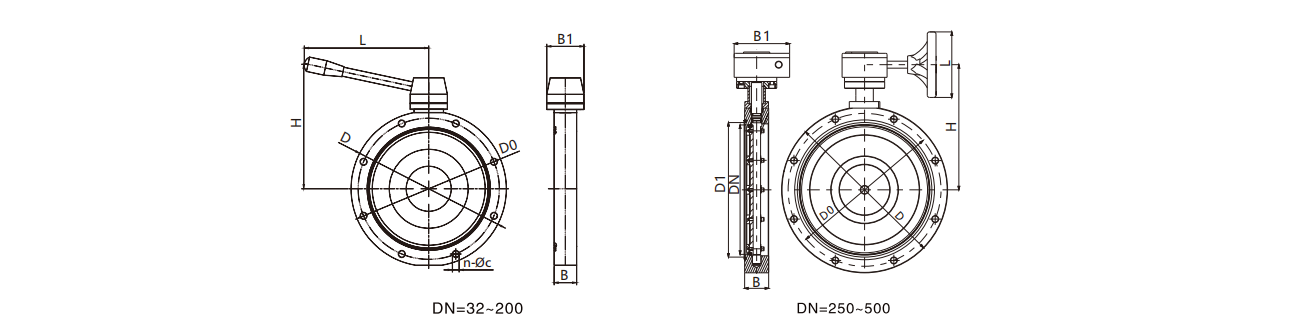

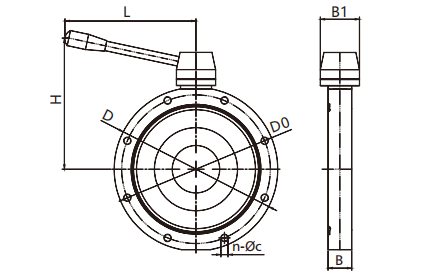

手動JB919形バタフライ弁

モデル 304	サイズ	D/mm	D0／mm	D1/mm	B/mm	H/mm	B1/mm	L/mm	n-φc	N.W./kg
VBG01H2432032NN	Dn32	78	64	36	22	102	45	115	4-φ7
VBG01H2432040NN	DN40	85	70	44	22	106	45	115	4-φ7
VBG01H2432050NN	DN50	110	90	55	22	118	45	115	4-φ9
VBG01H2432065NN	DN65	125	105	70	26	126	45	135	4-φ9
VBG01H2432080NN	DN80	145	125	85	30	135	45	135	4-φ9
VBG01H2432100NN	Dn100	170	145	105	30	150	45	135	8-φ12
VBG01H2432125NN	Dn125	195	170	131	35	165	45	165	8-φ12
VBG01H2432150NN	Dn150	220	195	156	35	178	45	165	8-φ12
VBG01H2432200NN	Dn200	275	250	208	40	208	45	165	8-φ12
VBG01H2432250NN	Dn250	330	300	258	45	262	127	φ160	8-φ14
VBG01H2432300NN	Dn300	380	350	308	55	287	127	φ160	8-φ14
VBG01H2432400NN	Dn400	500	465	408	60	361	175	φ200	8-φ18
VBG01H2432500NN	Dn500	600	565	510	80	447	175	φ200	12-φ18

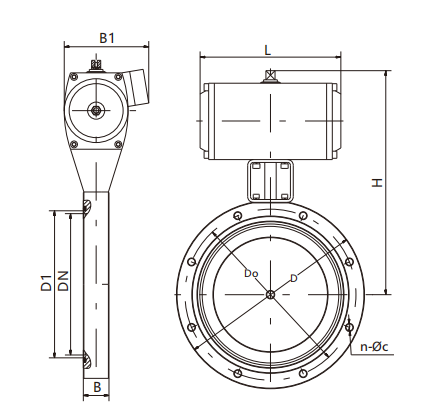

空気式JB919型対接空気式JB919型バタフライバルブ

304用 / ダブルアクチュエーティング	サイズ	D/mm	D0／mm	D1/mm	B/mm	H/mm	B1/mm	L/mm	n-Øc
VBG01AD432040NN	DN40	85	70	44	22	180	90	152	4-Ø7
VBG01AD432050NN	DN50	110	90	55	22	195	90	152	4-Ø7
VBG01AD432065NN	DN65	125	105	70	26	200	90	152	4-Ø9
VBG01AD432080NN	DN80	145	125	85	30	208	90	152	4-Ø9
VBG01AD432100NN	Dn100	170	145	105	30	225	90	152	8-Ø12
VBG01AD432125NN	Dn125	195	170	131	35	256	115	185	8-Ø12
VBG01AD432150NN	Dn150	220	195	156	35	272	115	185	8-Ø12
VBG01AD432200NN	Dn200	275	250	208	40	325	125	230	8-Ø12
VBG01AD432250NN	Dn250	330	300	258	45	355	125	230	8-Ø14
VBG01AD432300NN	Dn300	380	350	308	55	380	125	230	8-Ø14
VBG01AD432400NN	Dn400	500	465	408	60	490	180	308	8-Ø18
VBG01AD432500NN	Dn500	600	565	510	80	585	210	378	12-Ø18
VBG01AD432600NN	Dn600	710	670	610	100	760	270	524	12-Ø21
VBG01AD432800NN	Dn800	920	880	815	130	962	320	648	20-Ø21
VBG01AD4321000NN	DN1000	1120	1090	1015	140	980	385	1480	32-Ø14
VBG01AD4321200NN	Dn1200	1440	1404	1280	150	1360	385	1480	36-Ø19

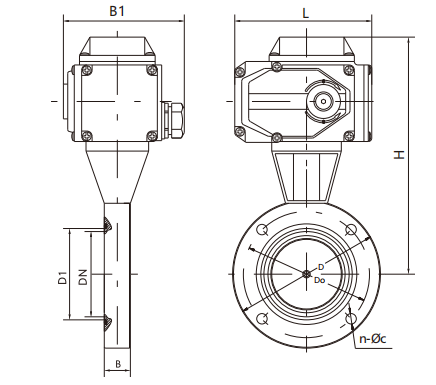

電動アクチュエータJB919タイプバタフライバルブ

モデル 304	サイズ	D/mm	D0／mm	D1/mm	B/mm	H/mm	B1/mm	L/mm	n-Øc
VBG01E1432040NN	DN40	85	70	44	22	205	125	155	4-Ø7
VBG01E1432050NN	DN50	110	90	55	22	218	125	155	4-Ø7
VBG01E1432065NN	DN65	125	105	70	26	224	125	155	4-Ø9
VBG01E1432080NN	DN80	145	125	85	30	235	125	155	4-Ø9
VBG01E1432100NN	Dn100	170	145	105	30	247	125	155	8-Ø12
VBG01E1432125NN	Dn125	195	170	131	35	260	125	155	8-Ø12
VBG01E1432150NN	Dn150	220	195	156	35	272	125	155	8-Ø12
VBG01E1432200NN	Dn200	275	250	208	40	320	157	208	8-Ø12
VBG01E1432250NN	Dn250	330	300	258	45	350	157	208	8-Ø14
VBG01E1432300NN	Dn300	380	350	308	55	375	157	208	8-Ø14
VBG01E1432400NN	Dn400	500	465	408	60	451	182	256	8-Ø18
VBG01E1432500NN	Dn500	600	565	510	80	535	182	256	12-Ø18
VBG01E1432600NN	Dn600	710	670	610	100	760	220	280	12-Ø21
VBG01E1432800NN	Dn800	920	880	815	130	960	220	280	20-Ø21
VBG01E1432900NN	Dn900	1040	990	915	130	970	250	350	24-Ø23
VBG01E14321000NN	DN1000	1120	1090	1015	140	980	250	350	32-Ø14
