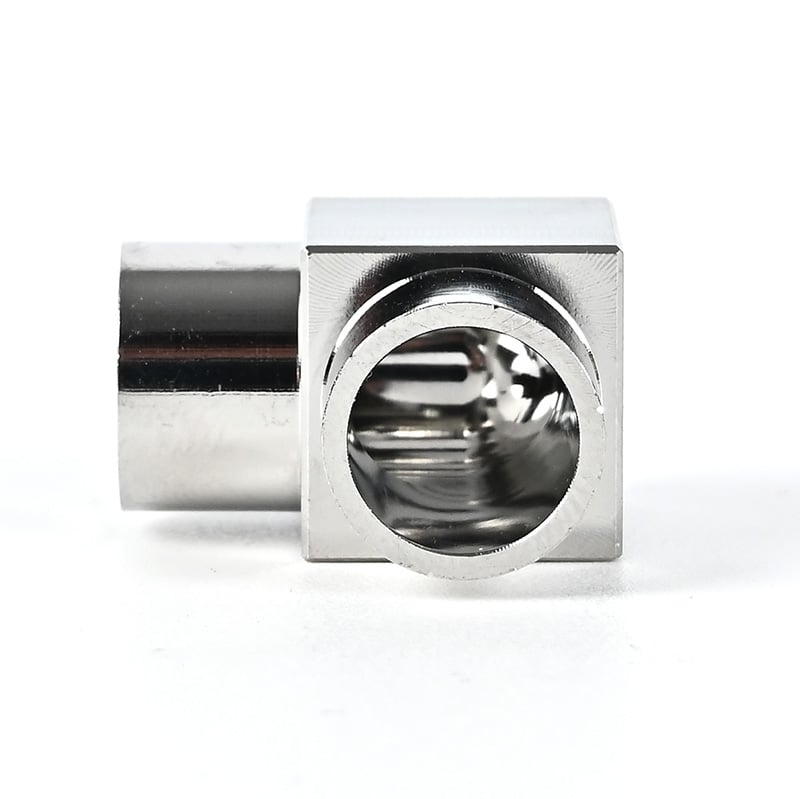

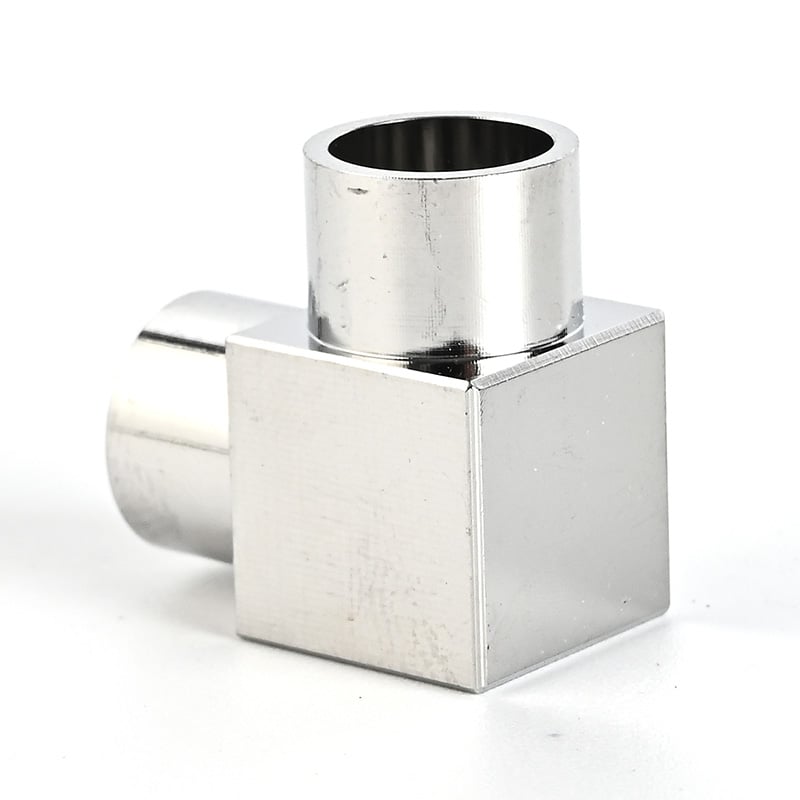

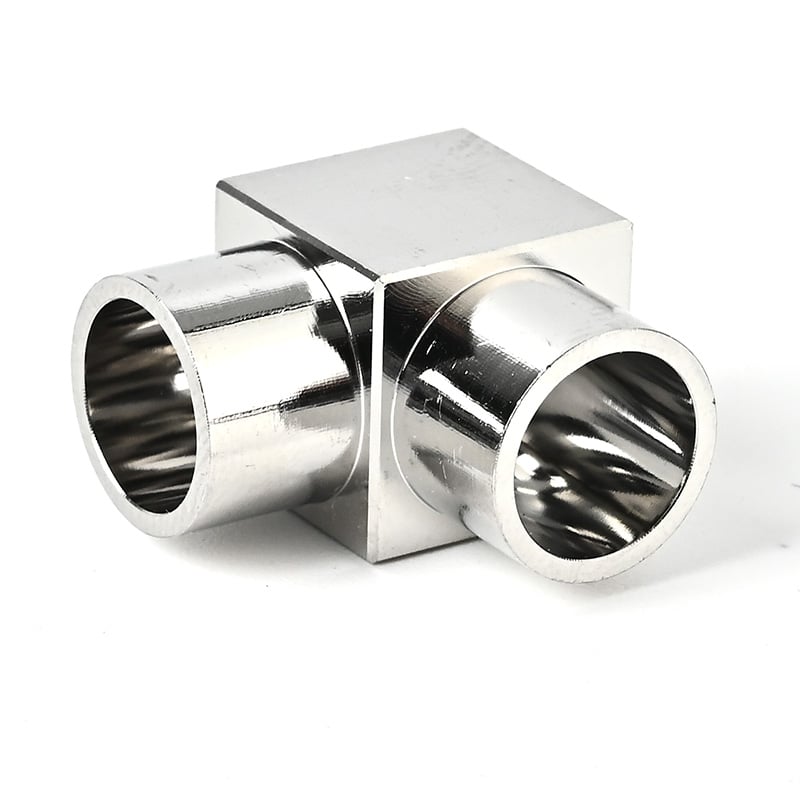

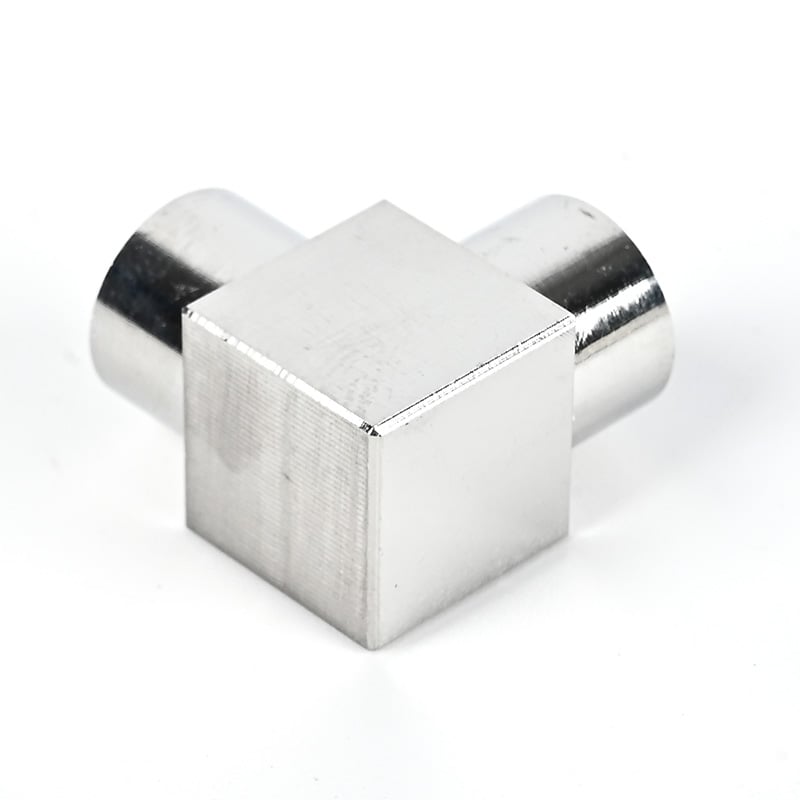

マイクロ溶接継手 超高純度溶接継手 SS316L 90度エルボ 高純度マイクロフィットチューブブチウェルディング継手 ステンレス鋼 90°エルボ
溶接継手は高品質であるため、さまざまな条件下でも良好に機能し、汚染や不必要な故障を最小限に抑えます。実績のある製造手法を用いることで、求められる性能要件を一貫して上回り、溶接継手を必要とするすべての業界に対して優れた結果を提供します。
- 概要
- おすすめ製品
特徴
- エルボを備えた半径ジョイント設計により、超高純度溶接継手へのスムーズなフローパスを実現
- チューブの直径に一致するよう精密機械加工された直径。
- 位置決めを容易にするため、スクエアでバリのないチューブ溶接端。
- 手動および自動の溶接装置の両方に適用可能。
- 溶接の再現性を高めるための均一なチューブ壁厚。
- 標準 表面粗さ 表面仕上げは平均Ra 10 μin. (0.25 μm)、オプションでRa 5 μin. (0.13 μm)。
- 各継手にはサイズ、材質、ロット番号が刻印されている。
- Mシリーズ マイクロ溶接継手
- Lシリーズ チューブ突合せ溶接継手
- Aシリーズ 自動チューブ突合せ溶接継手
- Tシリーズ チューブ継手
薄壁チューブやマイクロフィッティングの溶接：手間のかかる工程
半導体、製薬、マイクロケミストリーなど、薄壁で小口径のチューブやマイクロフィット継手を必要とする産業では、2軸または3軸のエルボタイプマイクロフィット継手と小口径チューブが使用されています。
これらは貴ガス、マイクロスキッド、IT、データ処理、電気伝導性、放射性物質その他の危険なガスを取り扱う用途に適しており、工業用オートメーションシステムで作業する電気技術者にも頻繁に利用されます。高圧システムはASME（アメリカ機械学会ボイラ・及び圧力容器規格）やNF EN ISO 13445（剛性基材間の接着結合におけるせん断強度の測定）といった厳しい規格に準拠する必要があるため、400バールまでの圧力での作業に特に使われます。 アスメ (A メリカン S エンジニアリング協会 M 機械式 E ンジニア用ボイラーおよび圧力容器規格）または NF EN ISO 13445 （剛性基材間の接着剤結合のせん断強さの測定）。
マイクロフィッティングはコストが高額になり得るため、取り扱いには注意と予防措置が必要です。
継手やチューブの直径が小さいほど、溶接はより高精度で時間のかかる作業になります。継手はさまざまな材質、サイズ、構成で提供されますが、最も過酷な条件に耐えられるよう標準化されています。
Bシリーズ - チューブバット溶接継手
特徴
* 延長チューブ設計
* サイズは1/8″から1/2″、および6 mmから12 mmまで対応
* ストレート構成を除き、鍛造ブランクから切削加工
* 流体の流れをスムーズにする半径付きエルボ継手
* チューブ外径に正確に一致するよう精密加工
* バリのないチューブ端面により位置決めを容易に
* 主要部品は拡大鏡と良好な照明下で100%目視検査を実施
* 標準表面粗さは平均Ra 10 μin. (0.25 μm)、または電解研磨処理によりRa 5 μin. (0.13 μm)
* 各フィッティングに恒久的なトレーサブル識別マークが記入されています
溶接用フィッティングは、ブット溶接、ソケット溶接、自動チューブ溶接、およびメタルガスケット面密封フィッティングとして提供されています。
超高純度用途向けの溶接用フィッティング
超高純度用途には、溶接用フィッティングを電解研磨処理し、クラス10の環境下でトリプルビニール袋に包装しています。溶接用フィッティングの特徴は以下の通りです。
- チューブの適切な取り付けとアライメントを迅速に行えるよう、テーパー形状のソケット溶接ポートを採用。
- 自動チューブ溶接およびブット溶接設計
- 外径1/8″から1″までのチューブサイズに対応
- ミニおよびロングチューブエンド設計
メリット
溶接継手は高品質であるため、さまざまな条件下でも良好に機能し、汚染や不必要な故障を最小限に抑えます。実績のある製造手法を用いることで、求められる性能要件を一貫して上回り、溶接継手を必要とするすべての業界に対して優れた結果を提供します。
当社の担当者が、お客様の生産用途に最適な製品選定をお手伝いしたり、フィッティングに関するご質問にお答えいたします。
計装用溶接フィッティング
これらの各種継手は、広範な用途に対して安全かつ正確に機能できるよう、戦略的に設計・開発されています。化学、パルプ・製紙、乳業、医薬品、発電、食品、海洋構造物または造船、飲料、その他高純度継手を必要とするあらゆる産業分野での使用を目的としています。316ステンレス、メートル法、インチ法、あるいは特殊な継手が必要なアプリケーションにおいても、USAがお客様のニーズにお応えします。当社の継手には、ユニオン、ユニオンエルボ、ユニオンティー、オスコネクタ、メスコネクタ、オスエルボ、メスエルボ、パイプ溶接からチューブソケット溶接への変換、チューブ溶接からチューブソケット溶接への変換など、多種多様な製品が含まれます。
