KF SS304/SS316L 真空アダプタ KF/NW コニカルリデュースフランジ ステンレス鋼真空継手 半導体用
半導体用のSS304 SS316L真空KF10/16/25/40/50円錐縮小アダプターステンレス鋼真空縮小継手
Brand:
QiiMii
Spu:
FRK01
- 概要
- おすすめ製品
応用
KFフランジは304ステンレス製の性別のない設計であり、以下を含む幅広い用途に使用できます：
* ロービングおよびフォアライン配管
・小規模パイプシステム
・頻繁な清掃や改造が必要なシステム
・研究および教育用ラボ
材料とサイズ
*フランジ、ブラインド、継手：ステンレス鋼304、316Lまたはアルミニウム
*クランプ：アルミニウムまたはステンレス鋼304
*Oリング：Viton／NBR／EPDM
*サイズ：KF10-KF50（図1参照）
真空範囲
エラストマー密封材：≥ 1 x 10 -8トール
温度範囲
Viton：-50°C から 200°C
NBR：-20°C から 80°C
インストール
ISO-KF部品は、2つのフランジ面の間にセンターリングを挿入して組み立て、その後、フランジを囲むクランプで固定します（図2参照）

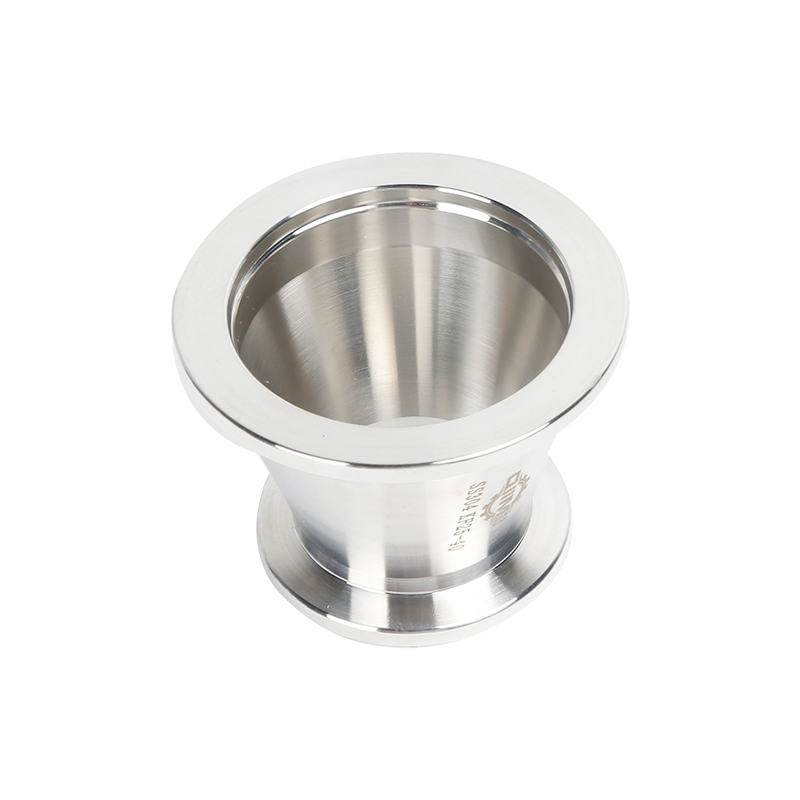

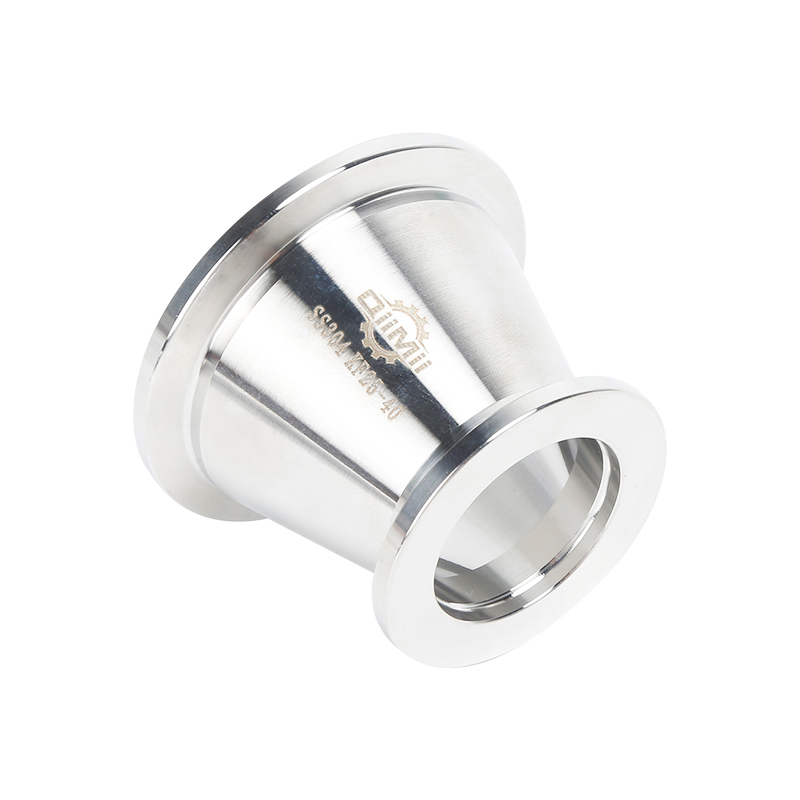

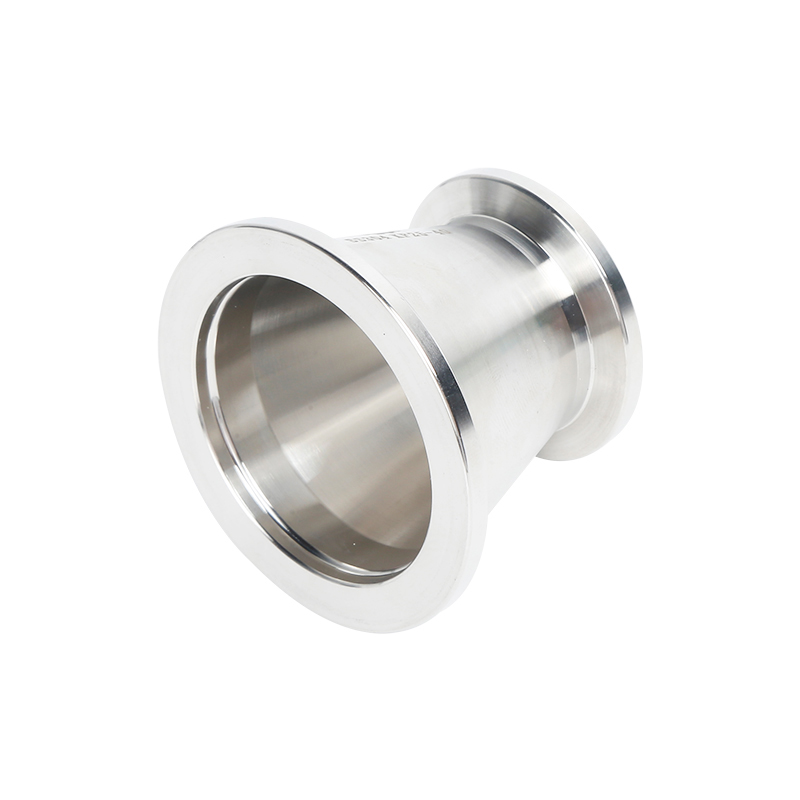

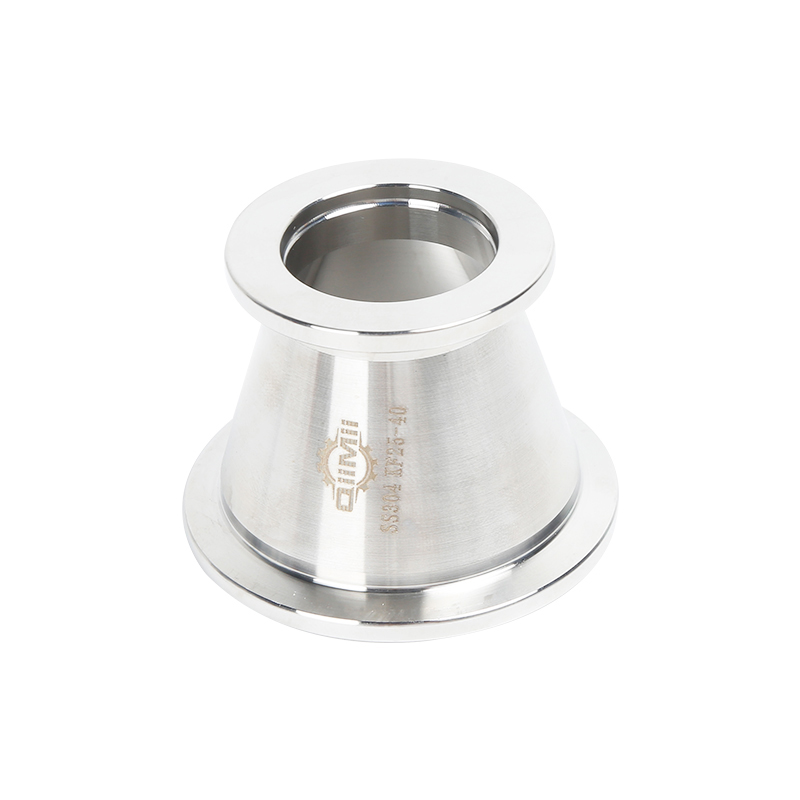

KF コニカルリダクINGSアダプター
*材質:SS304/SS316L
| モデル 304 | サイズ | A/mm | B/mm | L/mm | N.W/g |
|---|---|---|---|---|---|

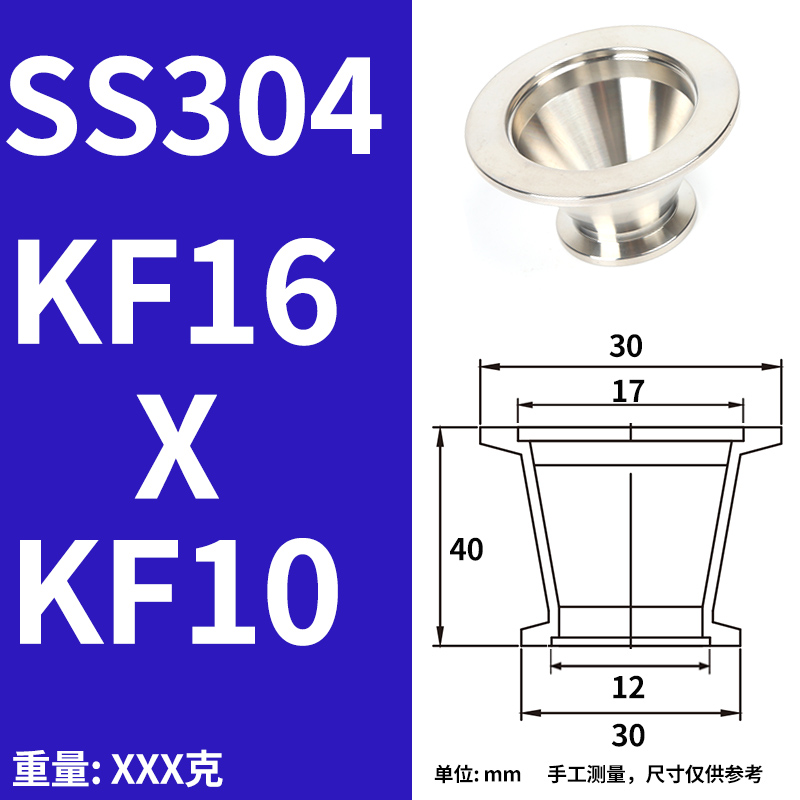

| FRK0011K16K104 | KF16xKF10 | 30 | 30 | 40 | 58 |
| FRK0011K25K104 | KF25xKF10 | 40 | 30 | 40 | 84 |

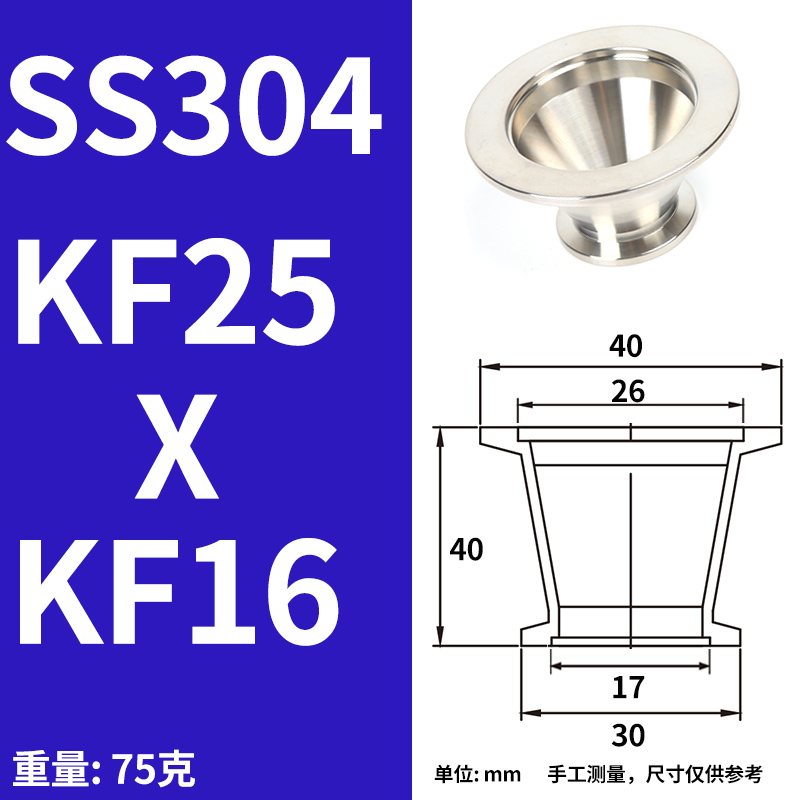

| FRK0011K25K164 | KF25xKF16 | 40 | 30 | 40 | 75 |

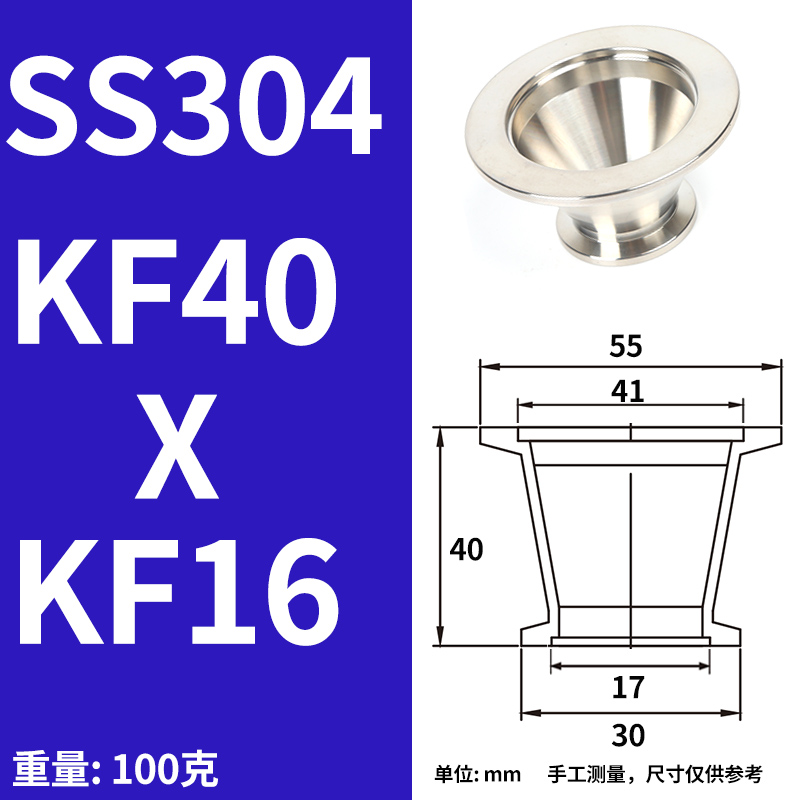

| FRK0011K40K164 | KF40xKF16 | 55 | 30 | 40 | 100 |

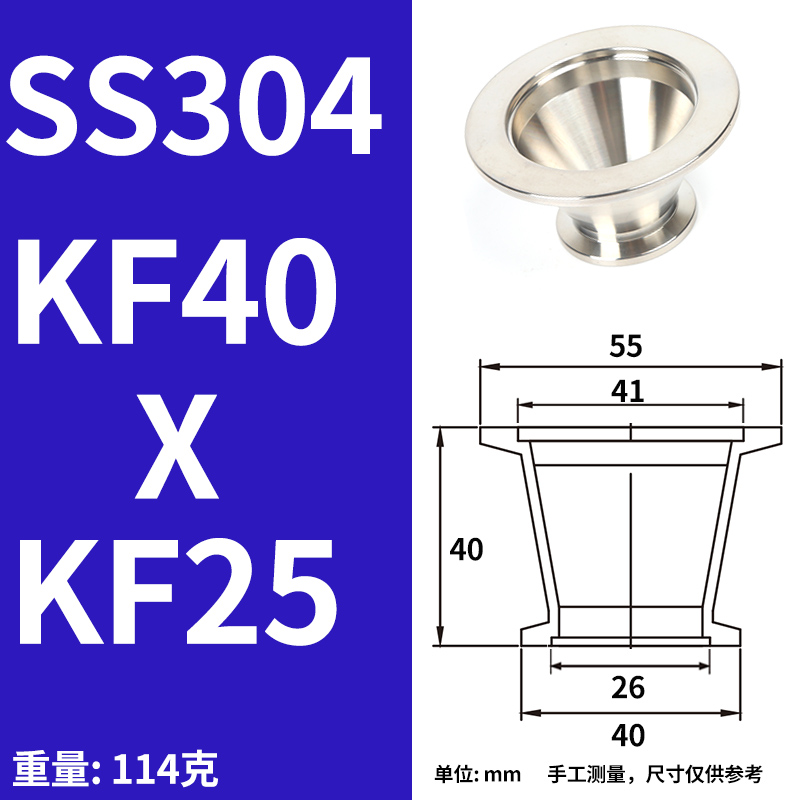

| FRK0011K40K254 | KF40xKF25 | 55 | 40 | 40 | 114 |
| FRK0011K50K164 | KF50xKF16 | 75 | 30 | 40 | 116 |
| FRK0011K50K254 | KF50xKF25 | 75 | 40 | 40 | 178 |
| FRK0011K50K404 | KF50×KF40 | 75 | 55 | 40 | 200 |
