SS304 SS316L ステンレス鋼 CF 三方等径チー 回転式 CF16-CF100 高真空 サイズ穴 3/4"-4" 高品質 回転式／固定式 フランジ継手 3方向チー
三方等径チー 回転式ステンレス鋼製 CF16-CF100 高真空用 SS304 SS316L 回転式／固定式 等径チーフランジ継手 半導体用
- 概要
- おすすめ商品
CFフランジシリーズ
CFフランジは、ねじ穴加工あり（タップ付き）またはなし（タップ無し）の穴で入手可能です。タップ付きフランジは、UNC/UNFまたはメートルねじに対応しています。タップ付きフランジには貫通穴が開いており、タップ無しフランジに取り付けた場合、ボルトがフランジ背面からわずかに突き出ることがあります。タップ無しCFフランジ同士は、ステンレス鋼製ボルトと六角ナットまたはプレートナットで接続できます。プレートナットは隣接する2つの穴の中心に自動的に位置合わせされ、ボルトを締める際に片手の指で保持することが可能です。これらのナットは外径1 1/3〜10インチ（33.96〜254mm）のほとんどのフランジサイズに対応して用意されています。六角頭ボルトに代えて、外径2 3/4〜10インチ（33.96〜254mm）のCFフランジ用に12ポイントボルトも利用可能です。銀メッキ処理されたボルトを使用すれば、クリーンルーム環境において防 seizing 剤（anti-seize compound）の使用が不要になります。
CFフランジの取付手順
1. ボルトのねじ部に少量の耐高温性防 seizing 剤を塗布してください。
2. 両方のフランジ面が清潔であることを確認し、シール面の切りこみや傷がないことを点検してください。
3. 清潔で繊維の出ない手袋を使用し、ガスケットを開封してください。
4. ガスケットを、回転しないフランジのナイフエッジ逆穴部に取り付けます。
5. 結合する穴の配置とリーク試験用溝を合わせます。
6. 適切なボルトを取り付け、手締めします。フランジ面が平行になっていることを確認してください。
7. スターパターンでボルトを4分の1から2分の1回転ずつ締め込み、フランジ面が金属同士で接触するまで締めてください。
8. 同じパターンで、規定のトルク値までファスナーを締め付けてください。
* CFフランジの米国メーカーでは、外径（インチ単位）に基づいて名称を付けています。たとえば、CF600フランジの外径は約6インチです。
* これらのフランジのヨーロッパ式表記はいくつかの方法で示される。フランジ外径がミリメートル単位で表されたり、フランジ内径のカウンターボア（溶接用チューブを収めるために機械加工された部分）がミリメートル単位で表されたり、または最大のスルーボアの内径がミリメートル単位で表される。名称としての寸法は、最も近いミリメートル値に四捨五入される。
* 米国規格およびメトリックCFフランジは互換性がある。設計上の唯一の違いは、メトリックフランジにはねじ穴にメートルねじが切られている点である。QiMingは要望に応じて両方のメトリックねじ切り済みフランジを提供できる。
| 米国フランジサイズ | Din規格 | ヨーロッパサイズ | フランジ外径 | |
| インチ | 密度は | |||
| CF133 | DN16 CF | CF16 | 1.33" | 33.8 |
| CF212 | CF25 | 2.12" | 53.8 | |
| CF275 | DN35 CF | CF35 | 2.75" | 70 |
| CF275 | CF40 | 2.75" | 85.7 | |
| CF338 | CF50 | 3.38" | 114.3 | |
| CF450 | DN63 CF | CF63 | 4.5" | 117.5 |
| CF462 | CF80 | 4.62" | 152.4 | |
| CF600 | DN100 CF | CF100 | 6" | 203.2 |
| CF675 | CF130 | 6.75" | 254 | |
| CF800 | DN150 CF | CF160 | 8" | 304 |
| CF1000 | DN200 CF | CF200 | 10" | 336.6 |
| CF1200 | DN250 CF | CF250 | 12 | 355.6 |
| CF1325 | CF270 | 13.25" | 419.1 | |
| CF1400 | DN300 CF | CF300 | 14" | 355.6 |
| CF1650 | DN350 CF | CF350 | 16.5" | 419.1 |

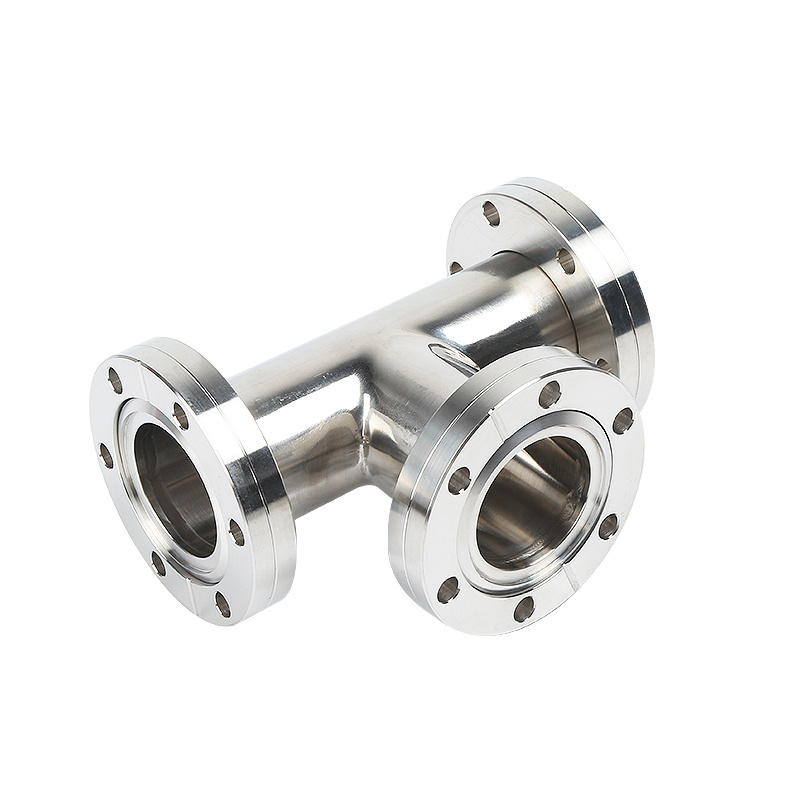

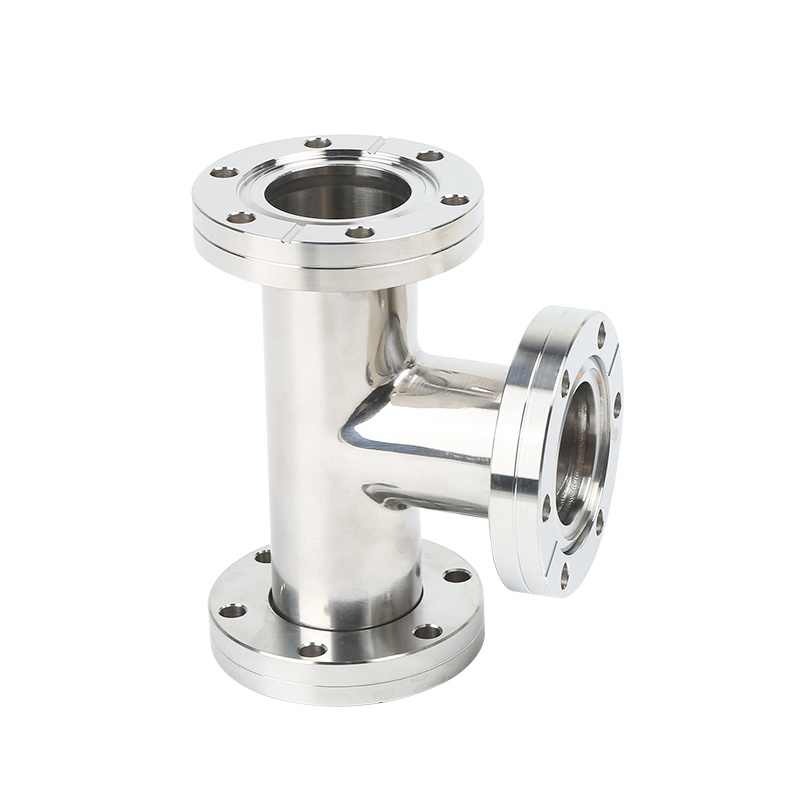

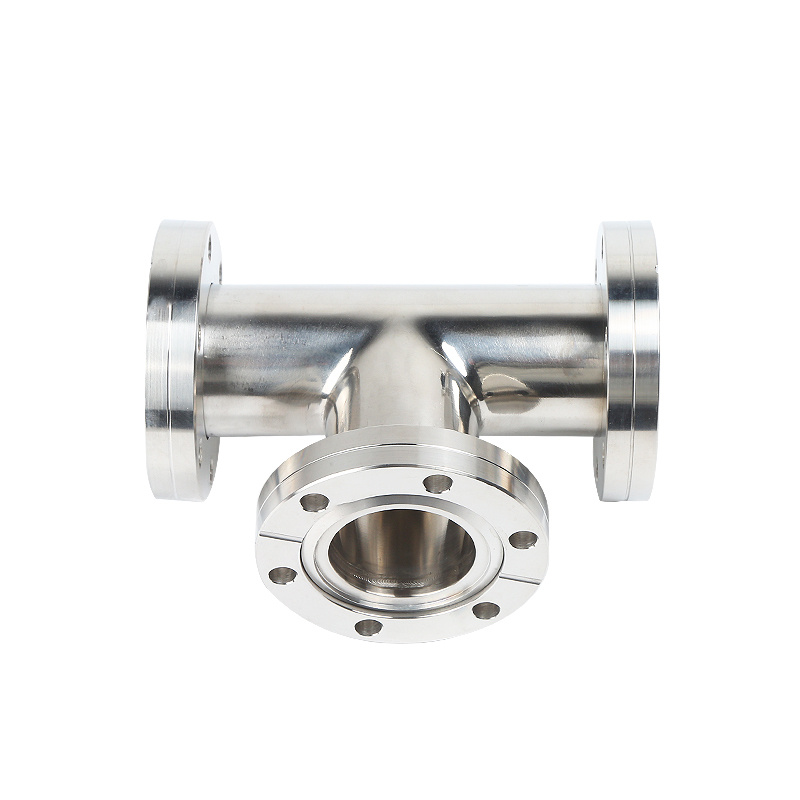

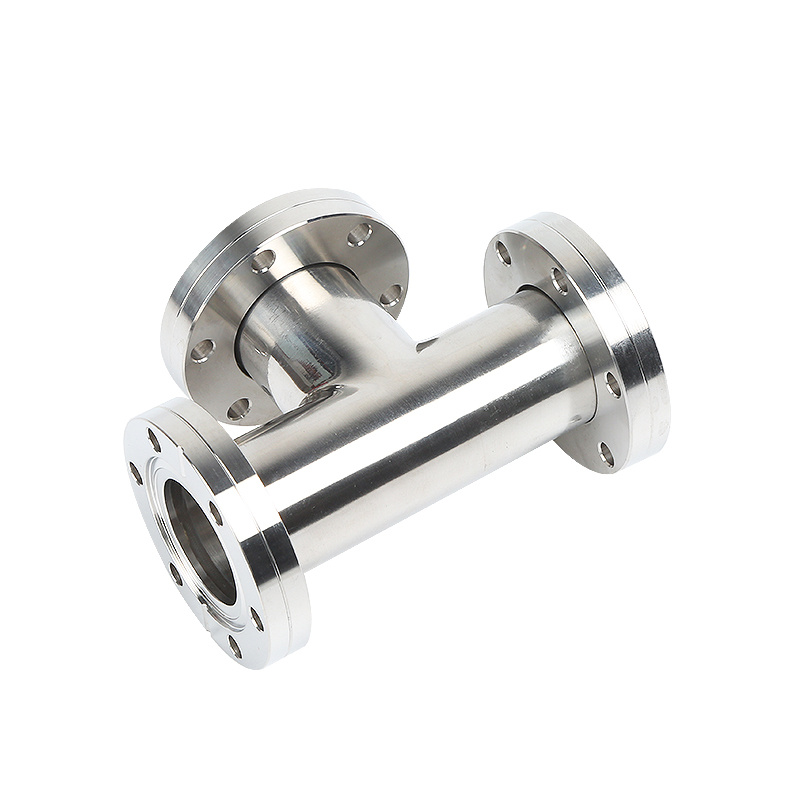

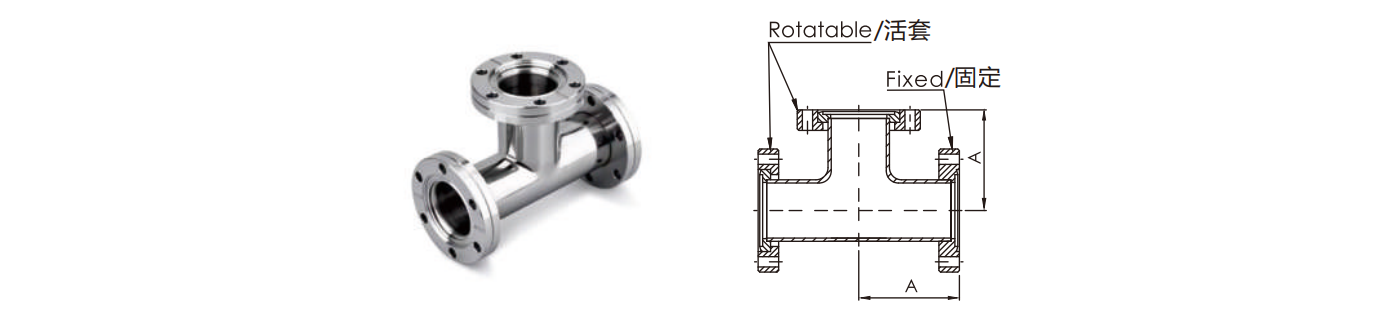

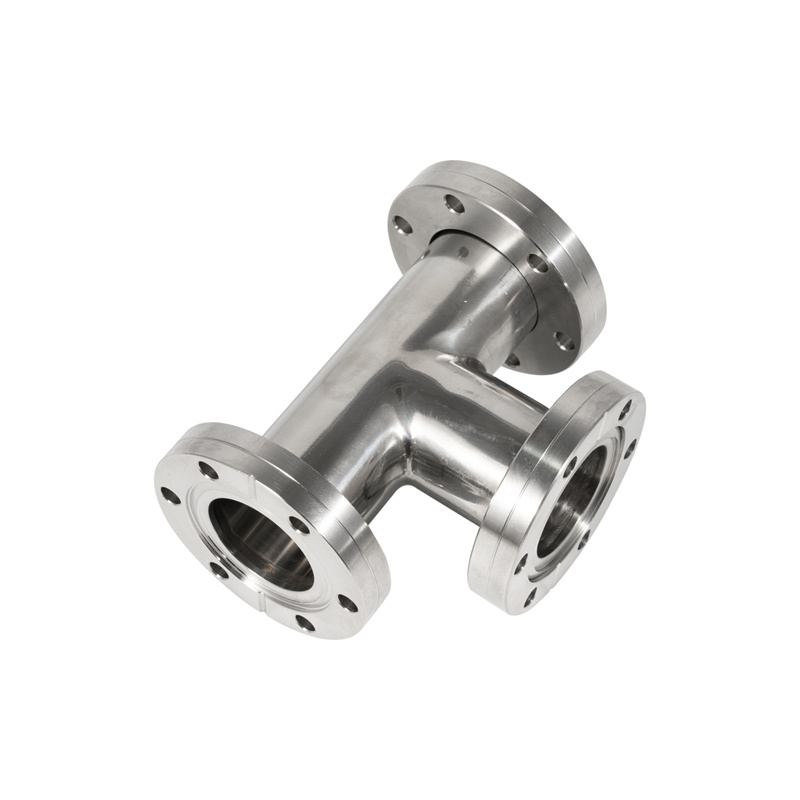

CF 等径T字管
*素材:SS304/SS316
| モデル 304 | サイズ | タイプ | 範囲外径（インチ／mm） | A/mm | 管の大きさ | N.W. (g) |
|---|---|---|---|---|---|---|
| FTG01H1F160754 | CF16-3/4" | スルーホール | 1.33/33.8 | 38 | 3/4" | |
| FTG01H1F251004 | CF25-1" | スルーホール | 2.12/53.8 | 58 | 1" | |
| FTG01H1F351504 | CF35-1.5" | スルーホール | 2.75/70 | 63 | 1.5" | |
| FTG01H1F502004 | CF50-2" | スルーホール | 3.38/85.7 | 80 | 2" | |
| FTG01H1F632504 | CF63-2.5" | スルーホール | 4.5/114.3 | 105 | 2.5" | |
| FTG01H1F803004 | CF80-3" | スルーホール | 4.62/117.5 | 118 | 3" | |
| FTG01H1F1004004 | CF100-4" | スルーホール | 6"/152.4 | 135 | 4" |
当社について
 |
温州啓明ステンレス株式会社は2015年に設立され、温州に位置し、食品、乳製品、飲料、化粧品、ワイン産業および半導体、LCD、太陽光エネルギー、リチウム技術、太陽光発電などのハイテク産業向けの幅広いステンレス鋼製バルブおよび継手を提供しています。主に製造および輸出する製品には、蝶形弁、ボール弁、チェック弁、角栓弁、真空バルブ、トリクランプ継手、溶接継手、KF/NWフランジ、ISOフランジおよびCFフランジが含まれます。当社はMazak CNC、フライス盤CNC、ハンドヘルド分光器、ヘリウム質量分析器によるリーク検出装置、表面粗さ試験機などを保有しています。10年以上の発展を経て、啓明は3A認証およびISO9001:2008を取得しました。啓明の主な市場はヨーロッパ、アメリカ、韓国、日本などです。 |
|
啓明の市場 当社の製品は韓国、アメリカ合衆国、イギリス、イタリア、フランス、 オランダ、フィンランド、ロシア、ベラルーシ、タイ、カナダ、メキシコなど多くの国々へ輸出されています。 オーストラリア、ドイツ、スペイン、マレーシア、シンガポール、ベトナム、インドネシア、 インド、フィリピン、日本、パラグアイ、ブラジル、チリ、ペルーなど。 |
 |
 |
QiMingチーム 当社の経験豊富なエンジニアは、各顧客と密接に連携し、可能な最良のソリューションを見つけています。当社の継続的な技術革新と厳格な品質管理システムを組み合わせることで、 衛生用途において高性能かつ優れた価値を提供できるようになりました。私たちは製品、サービスの性能と価値の向上に尽力しています。 qiMingは先進のCNC工作機械、CNCセンターおよび検査装置を備えており、ISO9000認証を取得しており、すべての原材料はトレーサブルです。 ニーズに合わせて |
設備・試験
QiMingは先進のCNC工作機械、CNCセンターおよび検査装置を備えており、ISO9000認証を取得しており、すべての原材料はトレーサブルです。
証明書
展示会
温州啓明ステンレス鋼有限公司は、2023年11月の日本半導体展、2024年6月の深セン半導体展、および2024年7月の米国半導体展に参加しました。2024年12月には、再び日本半導体展に出展し、同時に中国オプトエレクトロニクス博覧会にも参加しました。2025年9月の中国オプトエレクトロニクス博覧会、2025年10月の米国半導体展、および2025年11月の日本半導体展への参加を予定しています。
よくあるご質問（FAQ）
Q：なぜQiiMiiステンレスをお選びいただきますか？
QiiMiiは、ステンレス鋼製衛生流体用および高真空配管用継手・バルブの製造において15年以上の実績を有しています。
温州のステンレス鋼産業クラスターにおける基準工場として、当社は製品のみならず「信頼性」も提供いたします——
材料のトレーサビリティ（MTR）から100％圧力試験および漏れ率試験に至るまで、すべての部品がお客様のシステム（半導体、バイオ医薬品、食品加工）で安定して動作することを保証します。
また、当社は生産能力、効率的なマネジメント、正確な納期管理にも優れています
回数、納期遵守、および問題解決。
Q：主な製品ラインアップは何ですか？
QiiMii社は主にステンレス鋼製バルブおよび継手を製造・輸出しており、バタフライバルブ、ボールバルブ、チェックバルブ、
アングルバルブ、真空バルブ、クランプ継手、溶接継手、KF／NWフランジ、ISOフランジ、CFフランジなどを取り扱っています。
図面、サンプル、仕様パラメータに基づくカスタマイズ対応が可能です。
Q：当社製品は、どの国際的な安全・品質規格を満たしていますか？
安全性とコンプライアンスは、当社の基盤です。当社製品は以下の認証を取得しています：
・品質マネジメントシステム：ISO 9001:2015 認証工場。
・衛生基準：FDA認証シールを採用し、3A衛生基準に準拠した設計。
・材料基準：ヘリウムリーク検出器、分光器、真空リーク検出装置を備え、材料試験を実施。
証明書はご提供可能です。
* 試験基準：すべての真空部品は、ヘリウム質量分析型漏れ検出器を用いて試験されています。
Q: 正式な見積もりを提示するには、どのような情報が必要ですか？
正確な見積もりをご提供するため、以下の情報をご提供ください：
* 製品仕様：規格（3A／DIN／SMS）、サイズ（1インチ、DN25、KF25など）。
* 材質：SS304またはSS316L。
* 技術的パラメーター：使用圧力、温度範囲、表面粗さ（Ra値）。
* 発注数量：サンプル発注または量産発注。
当社では、技術提案を確認のうえ、24時間以内に正式な見積もりを発行いたします。
Q: なぜ当社の見積もりが、一般の工場と比較して高額になる場合があるのですか？
BtoB産業分野において、「低価格」はしばしば「高リスク」を意味します。当社の価格には以下のものが含まれます：
* 原材料保証：再生材は一切使用せず、SS316LのNiおよびCr含有量は品質保証済み。
* 精密機械加工：高精度CNC設備を用いて、シール面の平面度および公差を確実に確保。
* 厳格な品質検査：すべての空気圧制御バルブは、出荷前に最低50回の動作試験および密封性試験を実施。
Q: 標準的なリードタイムはどのくらいですか？
当社は「在庫品＋カスタマイズ」のモデルで運営しています：
* 標準品／在庫品：注文確定後、1～3営業日以内に出荷。
* カスタム品／大量発注：通常15～25営業日。
* 緊急発注：生産ラインが停止し、部品を緊急で必要としている場合、当社の迅速対応（ファストトラック）により優先生産を手配可能です。
チャンネル。
Q：取引条件および支払条件はどのようなものをサポートしていますか？
当社はグローバルな配送体制を整えております：
* 貿易条件：FOB（寧波／上海）、CFR、CIF。小規模なスペアパーツ注文の場合、DDP／DDUによるドア・ツー・ドアサービス（航空便または宅配便）も提供しています。
航空便または宅配便）。
* 支払条件：T/T、L/C、Alibabaトレードアシュアランス。
Q：非標準カスタマイズの手順はどのようになりますか？
当社のカスタマイズプロセスは明確かつ透明性があります：
* 図面確認：お客様よりCAD／PDF形式の図面をご提供いただき、当社エンジニアが技術審査を行います。
* サンプリング段階：お客様による検証のため、7～10日以内にサンプルを提供します。
* 量産：サンプル承認後、仕様確認書に署名し、生産を開始します。
* レーザー刻印：製品へのロゴ刻印の有無をご確認いたします。必要に応じて、ロゴファイルをお送りください。また、刻印位置を明記してください。
位置
* 全数検査および出荷：重要寸法については100％検査を実施し、検査報告書を出荷物に同封いたします。
Q: アフターサービスおよび設置に関するガイドはどのように対応していますか？
* 技術サポート：システム設計を支援するため、すべての注文に対して2D／3Dモデルファイルをご提供します。
* リモートガイド：複雑な空圧／電動バルブについては、ビデオ通話による設置トレーニングおよびトラブルシューティングサポートを提供します。
