高張力クランプ SS304 NW16-NW50 高品質 KF/NW ステンレス鋼ロック可能クランプ KF16/KF50 真空配管継手
SS304 KF/NW 高張力クランプ ステンレス鋼製真空継手 CNC加工済み半導体用高張力クランプ
Brand:
QiiMii
Spu:
FCR81
- 概要
- おすすめ製品
応用
KFフランジは304ステンレス製の性別のない設計であり、以下を含む幅広い用途に使用できます：
・粗引きおよび前段配管
・小規模パイプシステム
・頻繁な清掃や改造が必要なシステム
・研究および教育用ラボ
材料とサイズ
*フランジ、ブラインド、継手：ステンレス鋼304、316Lまたはアルミニウム
*クランプ：アルミニウムまたはステンレス鋼304
*Oリング：Viton／NBR／EPDM
*サイズ：KF10-KF50（図1参照）
真空範囲
エラストマー密封材：≥ 1 x 10 -8トール
温度範囲
Viton：-50°C から 200°C
NBR：-20°C から 80°C
インストール
ISO-KF部品は、2つのフランジ面の間にセンターリングを挿入して組み立て、その後、フランジを囲むクランプで固定します（図2参照）
KF ハイテンションクランプ
*材質：SS304

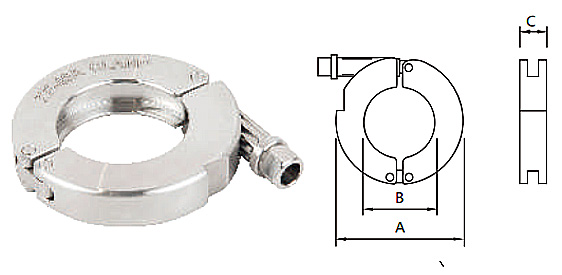

| モデル 304 | サイズ | A/mm | B/mm | C/mm | N.W/g |
|---|---|---|---|---|---|

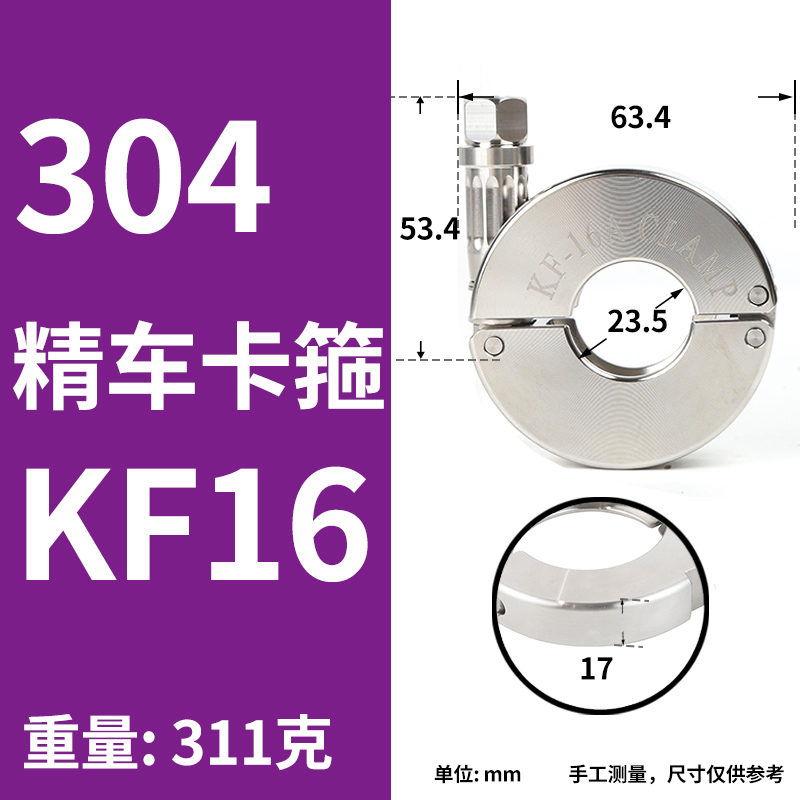

| FCR811K164 | KF16 | 62 | 22.5 | 17 | 312 |

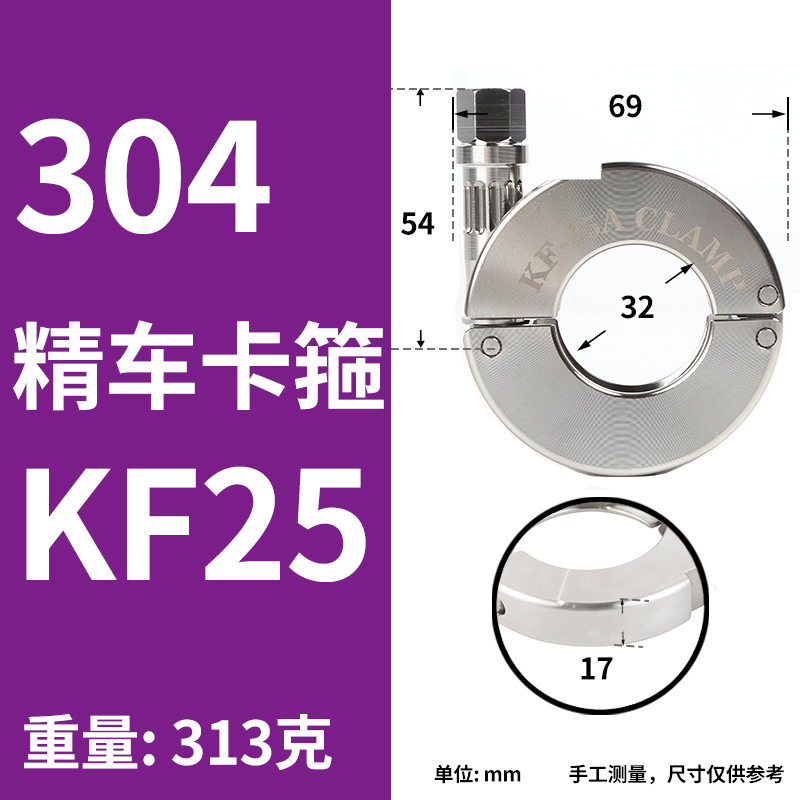

| FCR811K254 | KF25 | 67.5 | 31.5 | 17 | 313 |

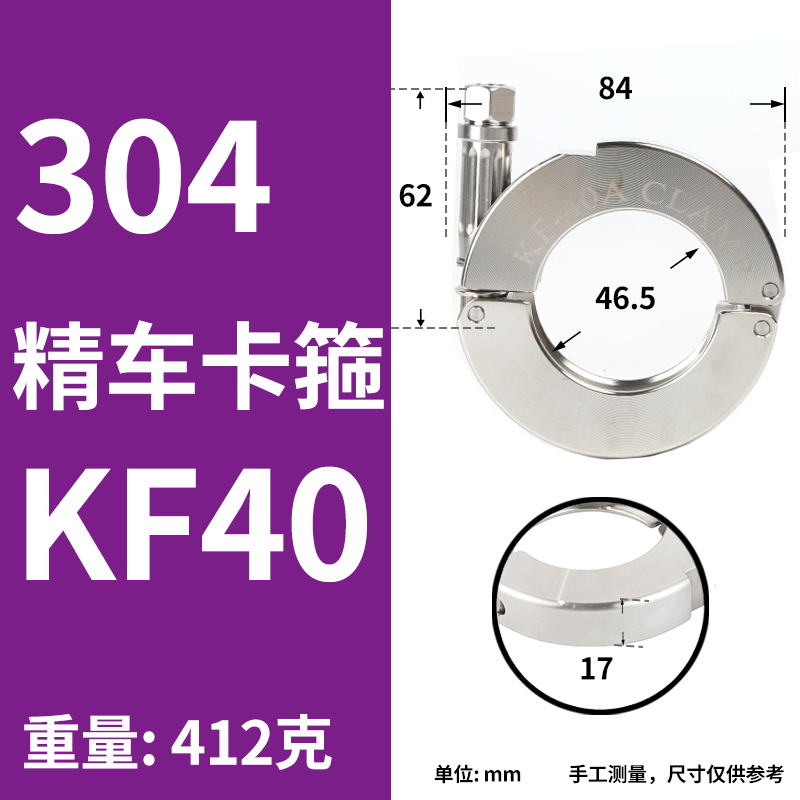

| FCR811K404 | KF40 | 83.5 | 46.5 | 17 | 415 |
| FCR811K504 | KF50 | 104.5 | 67 | 17 | 549 |
