Oリング付きセンター環 SS304 SS316L アルミニウム (FKM/EPDM/NBR) 真空KF/NW ウォッシャーパイプリングフィッティング KF10-KF50 半導体用
KF/NW/ISO 真空パイプライング継手 SS304/SS316L/アルミニウム オーリング付きセンター用リング FKM/NBRシール付き 半導体用
Brand:
QiiMii
Spu:
FLG11
- 概要
- おすすめ製品
応用
KFフランジは304ステンレス製の性別のない設計であり、以下を含む幅広い用途に使用できます：
・粗引きおよび前段配管
・小規模パイプシステム
・頻繁な清掃や改造が必要なシステム
・研究および教育用ラボ
材料とサイズ
*フランジ、ブラインド、継手：ステンレス鋼304、316Lまたはアルミニウム
*クランプ：アルミニウムまたはステンレス鋼304
*Oリング：Viton／NBR／EPDM
*サイズ：KF10-KF50（図1参照）
真空範囲
エラストマー密封材：≥ 1 x 10 -8トール
温度範囲
Viton：-50°C から 200°C
NBR：-20°C から 80°C
インストール
ISO-KF部品は、2つのフランジ面の間にセンターリングを挿入して組み立て、その後、フランジを囲むクランプで固定します（図2参照）

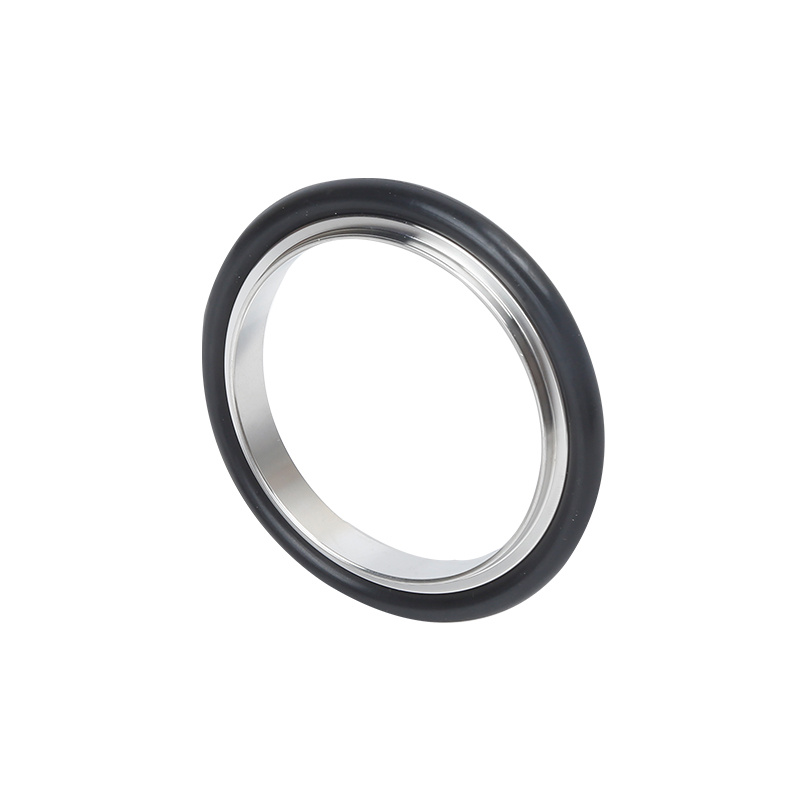

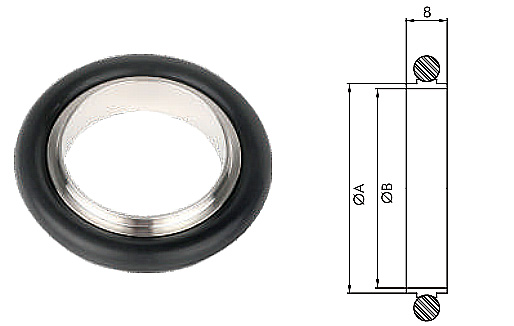

KF Oリング付きセンターリング
*センター リング材質:SS304/SS316L/アルミニウム
*Oリング材質:Viton/NBR/EPDM
| 304+FKM用モデル | サイズ | A/mm | B/mm | N.W/g |
|---|---|---|---|---|
| FLG11N1K1034 | KF10 | 12 | 10 | |
| FLG11N1K1634 | KF16 | 17 | 16 | 6.9 |
| FLG11N1K2534 | KF25 | 26 | 25 | 11.2 |

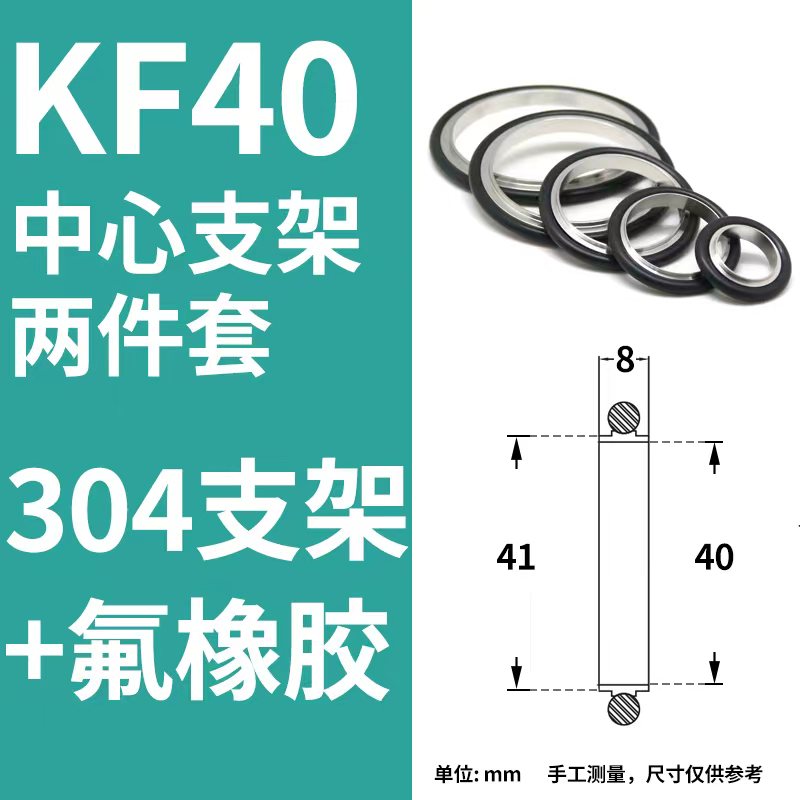

| FLG11N1K4034 | KF40 | 41 | 40 | 16.5 |
| FLG11N1K5034 | KF50 | 52 | 50 | 29.5 |
