SS304/SS316L 真空継手 NW/KF ステンレス鋼 3方向 NW16-NW50 ステンレス等分 Tee KF16/KF25/KF40 フランジ 半導体用
真空サンプル用KF等径T字継手 SS304/SS316L フランジ NW25/NW40 ステンレス鋼真空T字継手 半導体用
Brand:
QiiMii
Spu:
FTK01
- 概要
- おすすめ製品
応用
KFフランジは304ステンレス製の性別のない設計であり、以下を含む幅広い用途に使用できます：
・粗引きおよび前段配管
・小規模パイプシステム
・頻繁な清掃や改造が必要なシステム
・研究および教育用ラボ
材料とサイズ
*フランジ、ブラインド、継手：ステンレス鋼304、316Lまたはアルミニウム
*クランプ：アルミニウムまたはステンレス鋼304
*Oリング：Viton／NBR／EPDM
*サイズ：KF10-KF50（図1参照）
真空範囲
エラストマー密封材：≥ 1 x 10 -8トール
温度範囲
Viton：-50°C から 200°C
NBR：-20°C から 80°C
インストール
ISO-KF部品は、2つのフランジ面の間にセンターリングを挿入して組み立て、その後、フランジを囲むクランプで固定します（図2参照）

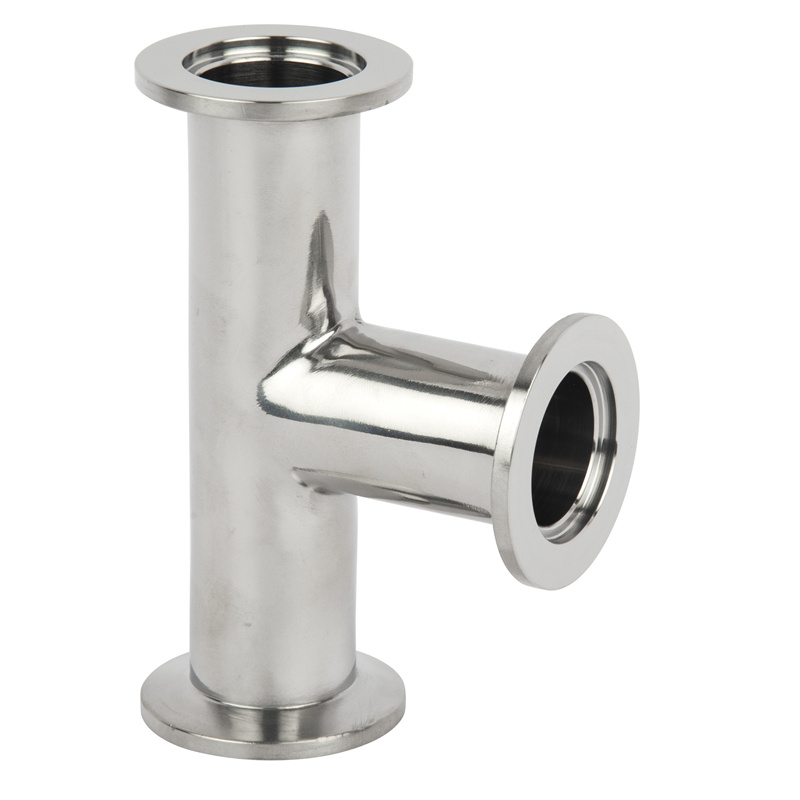

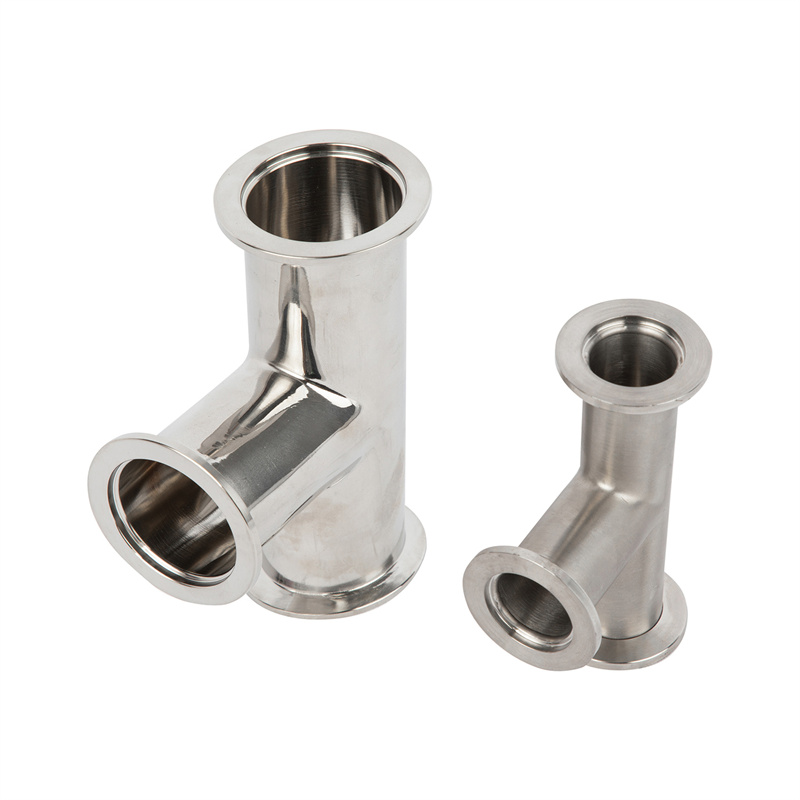

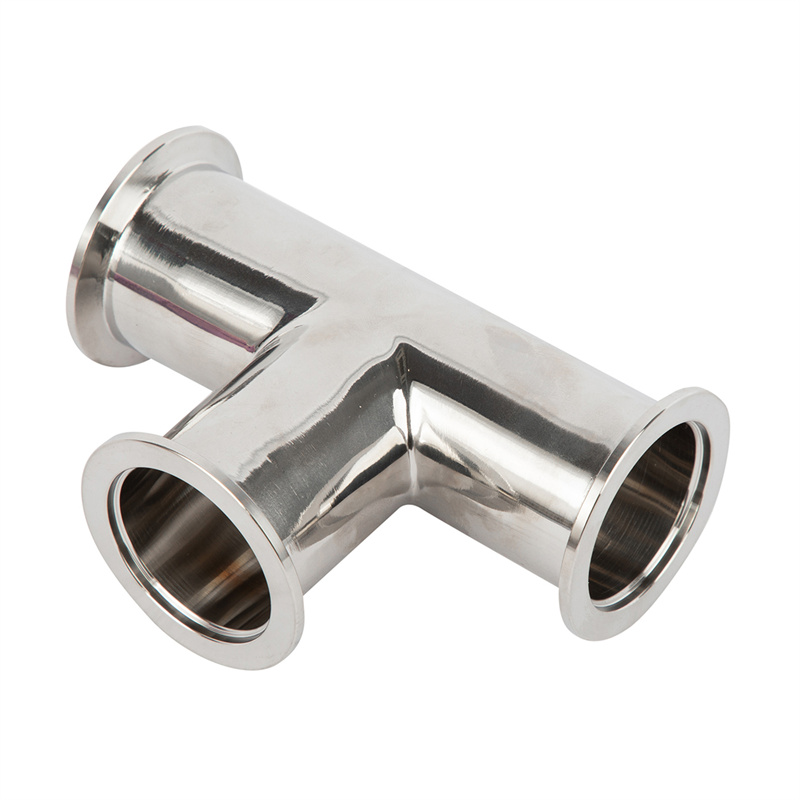

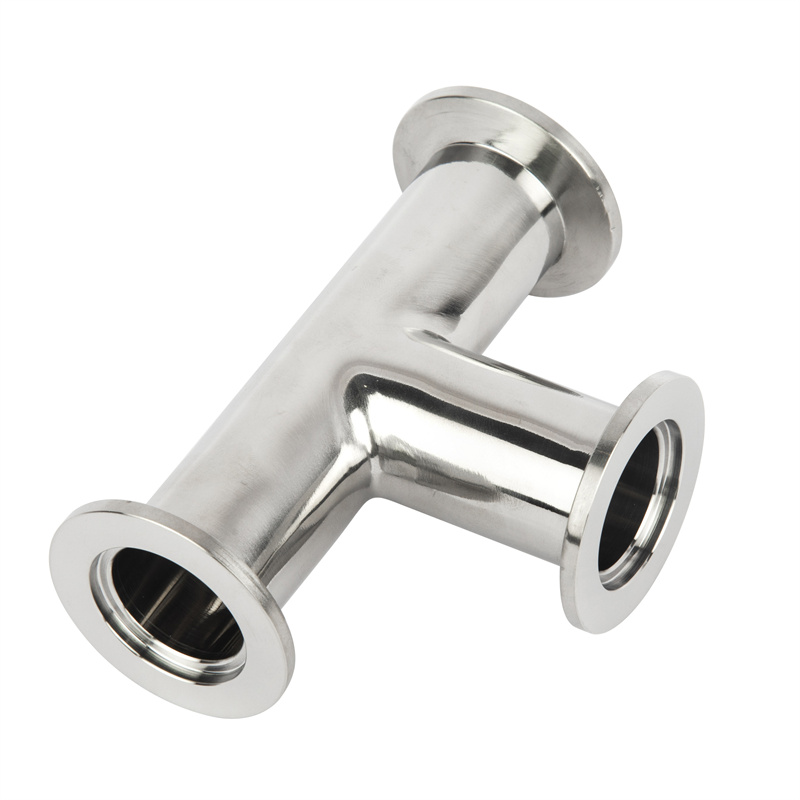

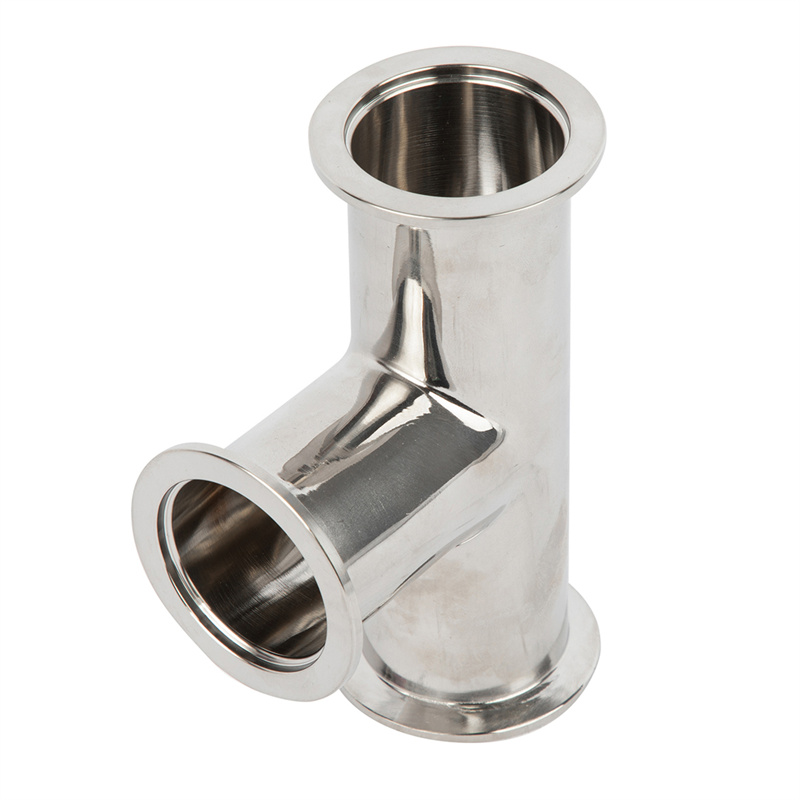

KF イコールティー
*材質:SS304/SS316L

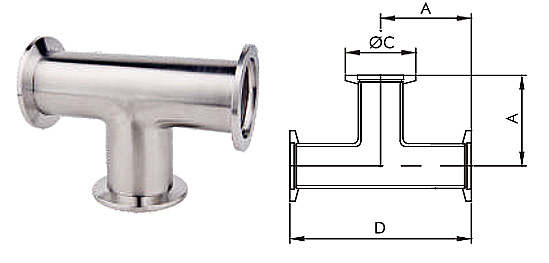

| モデル 304 | サイズ | A/mm | C/mm | D/mm | N.W/g |
|---|---|---|---|---|---|
| FTK011K104 | KF10 | 30 | 30 | 60 | 102 |

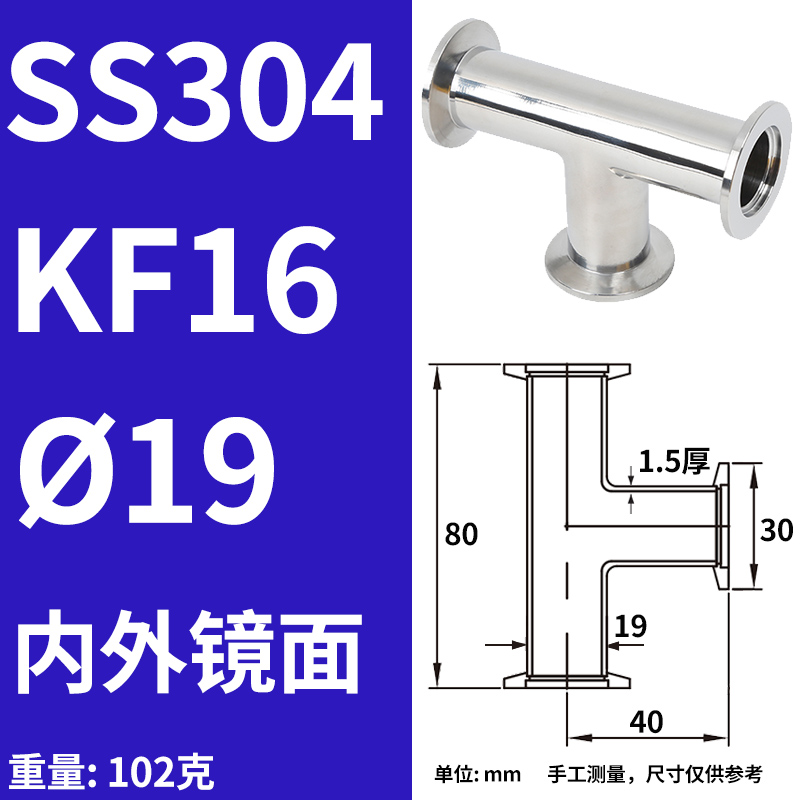

| FTK011K164 | KF16 | 40 | 30 | 80 | 102 |

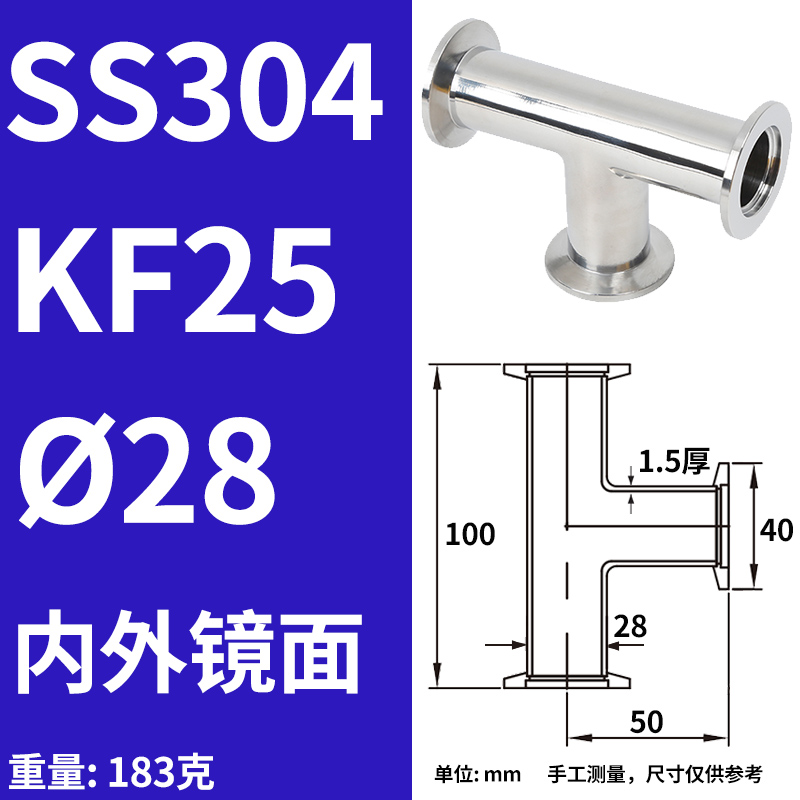

| FTK011K254 | KF25 | 50 | 40 | 100 | 183 |

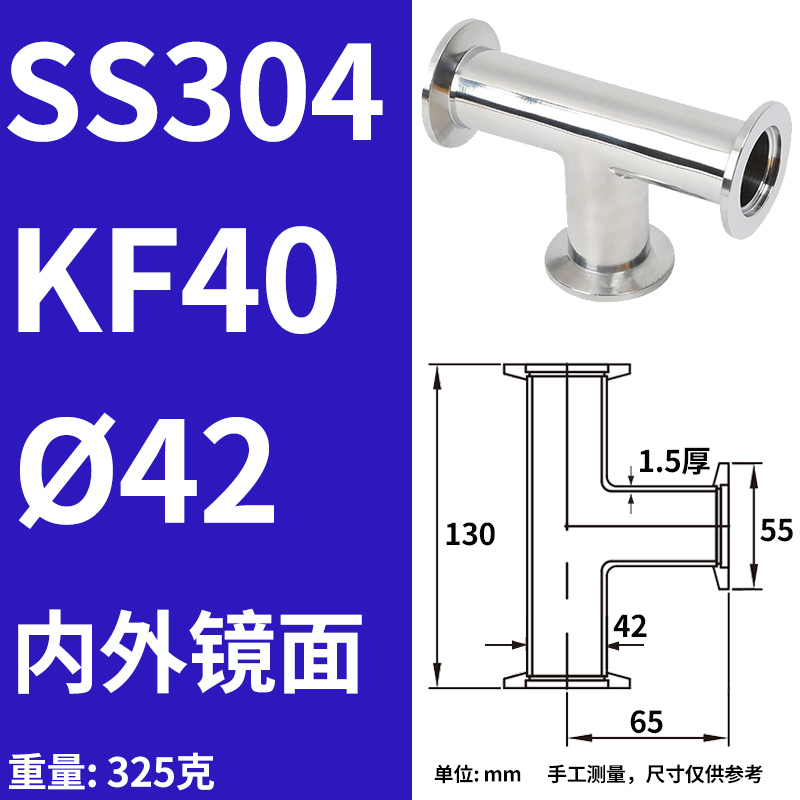

| FTK011K404 | KF40 | 65 | 55 | 130 | 325 |

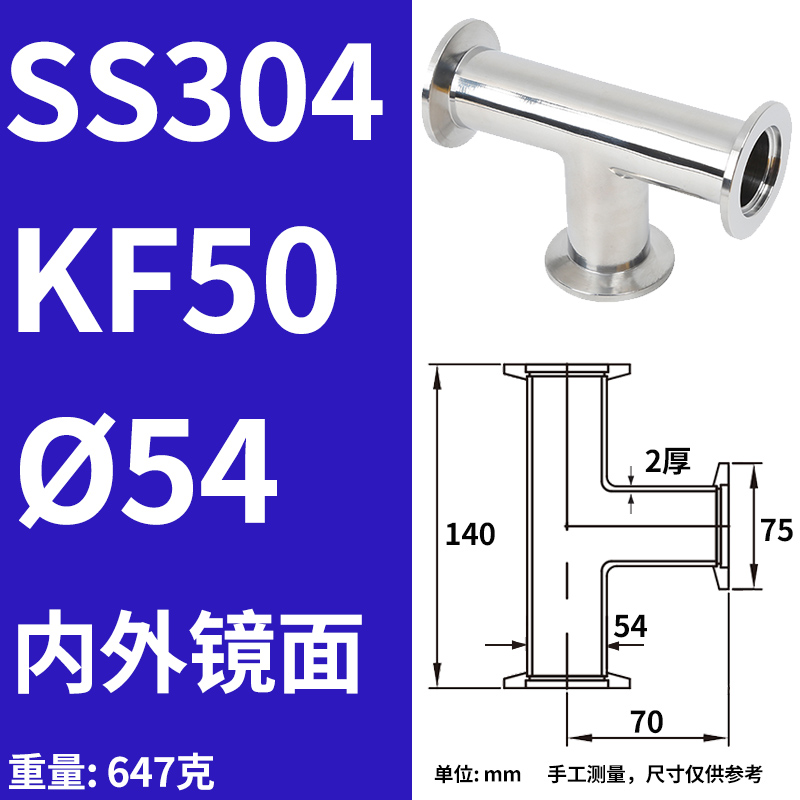

| FTK011K504 | KF50 | 70 | 75 | 140 | 647 |
