SS304/SS316L ဖုန်စုပ်ဆက်စပ်ပစ္စည်းများ NW/KF သံမဏိ ၃-လမ်း NW16-NW50 သံမဏိ ညီမျှသော တီ KF16/KF25/KF40 တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအတွက် အနားကွပ်များ
ဖုန်စုပ်နမူနာ KF ညီမျှသော တီ SS304/SS316L အနားကွပ် NW25/NW40 သံမဏိ ဖုန်စုပ်တီ တပ်ဆင်မှု တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအတွက်
- ဆီလျော်သော
- အကြံပြုထားသော ပစ္စည်းများ
အသုံးပြုမှုများ
KF flanges များသည် 304 stainless ဖြင့် ပြုလုပ်ထားသော အမျိုးအစားမရှိဒီဇိုင်းဖြစ်ပြီး အောက်ပါအသုံးပြုမှုများအပါအဝင် အသုံးပြုနိုင်ပါသည်။
* ချေးထွက်နှင့် အတွင်းဘက်ပိုက်စနစ်များ
* သေးငယ်သော ပိုက်စနစ်များ
* မကြာခဏ သန့်ရှင်းရေး သို့မဟုတ် ပြင်ဆင်မှုလိုအပ်သော စနစ်များ
* သုတေသနနှင့် သင်ကြားရေးဓာတ်ခွဲခန်းများ
ပစ္စည်းနှင့် အရွယ်အစား
*Flanges, Blanks, Fittings: Stainless Steel 304, 316L သို့မဟုတ် Aluminum
*Clamps: Aluminum သို့မဟုတ် Stainless Steel 304
*O-Ring: Viton/NBR/EPDM
*အရွယ်အစား: KF10-KF50 (ပုံ(၁) ကိုကြည့်ပါ)
ဗက်ချူမ် အကွာအဝေး
အယ်လက်စတိုမာဆီး: >= 1 x 10 -8တော်
အပူချိန်အပိုင်းအခြား
Viton:-50°C မှ 200°C အထိ
NBR:-20°C မှ 80°C အထိ
တပ်ဆင်ခြင်း
ISO-KF ပစ္စည်းများကို နှစ်ခုသော ဖလံခ်များ၏ အလယ်တွင် စီးထားသော စင်တာရင့်ကို ထည့်ပြီးနောက် ဖလံခ်ကို ဝိုင်းထားသော ကလမ့်ဖြင့် တားဆီးကာ တပ်ဆင်ပါသည် (ပုံ ၂ ကိုကြည့်ပါ)

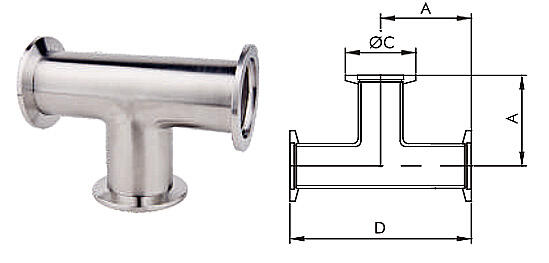

KF တန်းတူ Tee
*ပစ္စည်း - SS304/SS316L
| 304 အမျိုးအစားအတွက်ပုံစံ | အရွယ်အစား | A/မီလီမီတာ | C/မီလီမီတာ | D/mm | N.W/ဂရမ် |
|---|---|---|---|---|---|
| FTK011K104 | KF10 | 30 | 30 | 60 | 102 |
| FTK011K164 | KF16 | 40 | 30 | 80 | 102 |
| FTK011K254 | KF25 | 50 | 40 | 100 | 183 |
| FTK011K404 | KF40 | 65 | 55 | 130 | 325 |
| FTK011K504 | KF50 | 70 | 75 | 140 | 647 |
