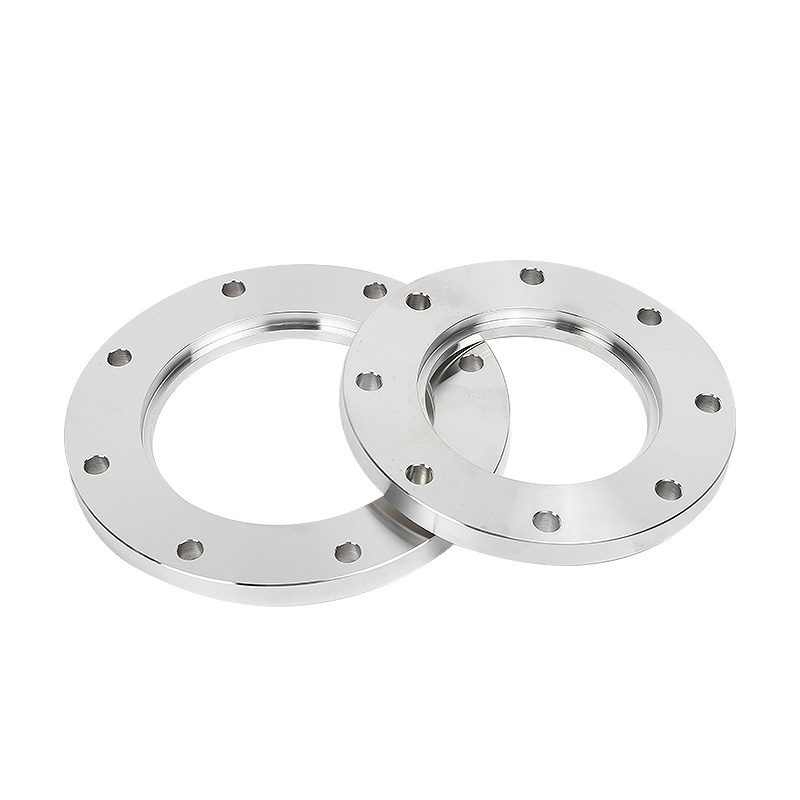

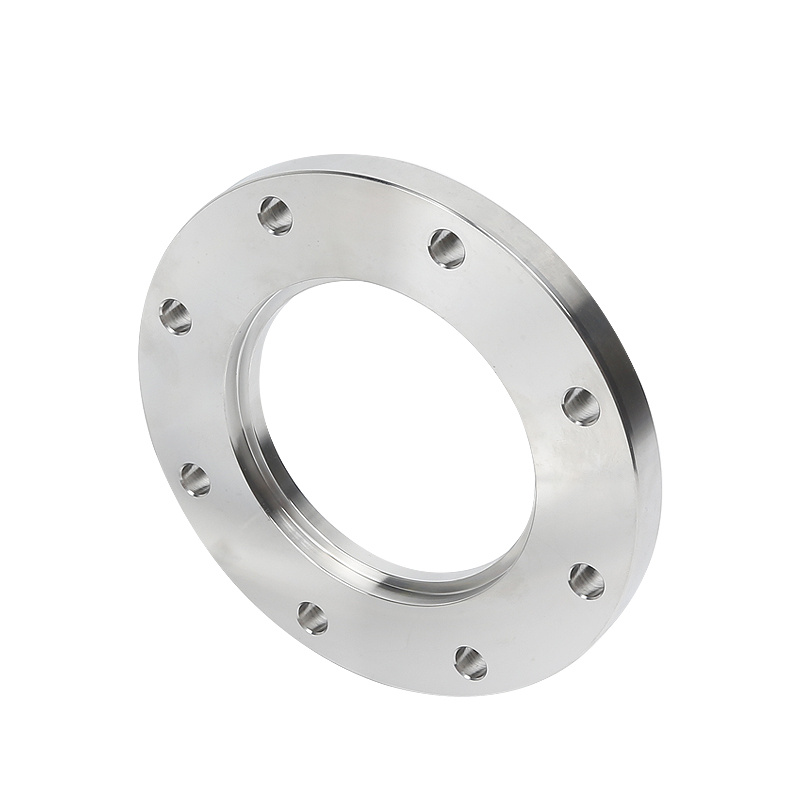

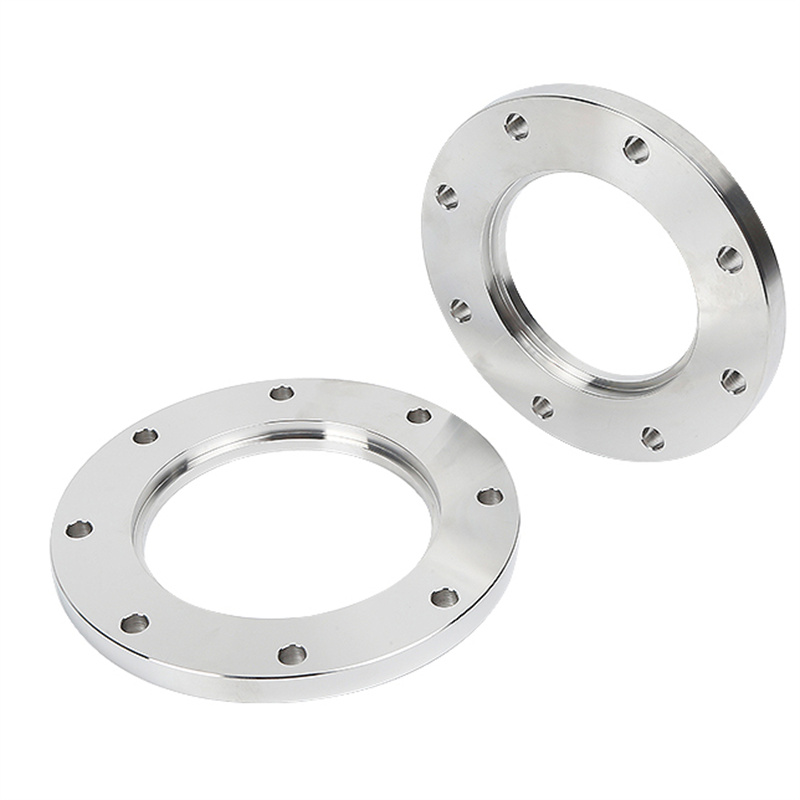

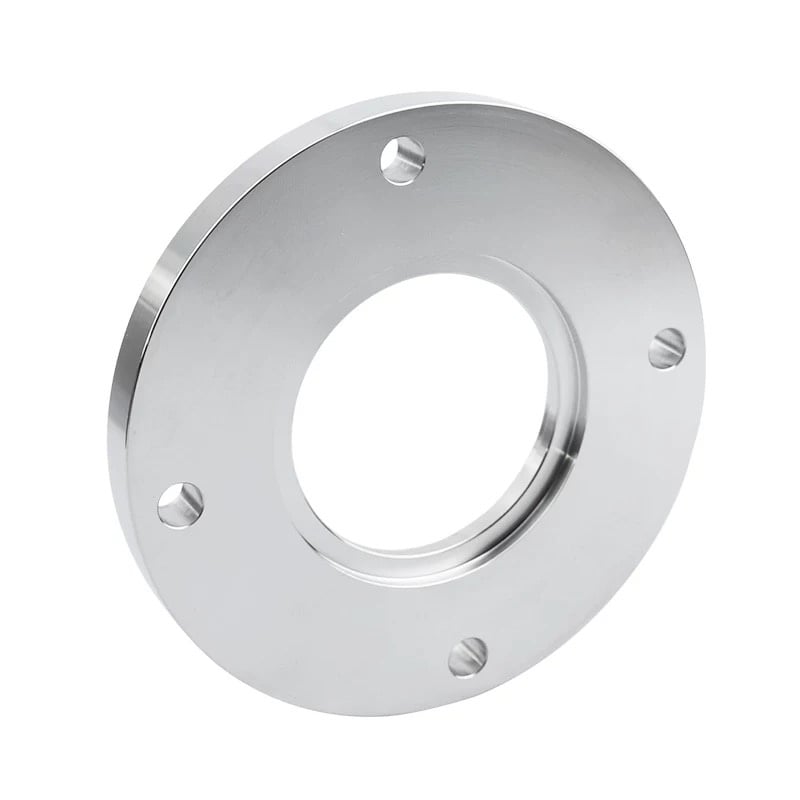

ISO-F ボルト付きボア加工済みフランジ ISO63-ISO500 ステンレス鋼真空ブランクフランジ SS304 SS316L CNC加工 真空継手 半導体用
SS304 SS316L真空ISO-Fボルト固定ブラインドフランジ高品質ステンレス鋼真空ブラインドフランジ継手半導体用
- 概要
- おすすめ製品
ISOフランジ取付説明書
ISOフランジはKFフランジよりも大きく、KFフランジと同様に中心リングを使用してシールします。ISOフランジは頻繁な清掃や分解が必要なシステムで広く使用されています。
フランジを接続するには、2つの異なる方法があります：1. ボルト（ISO-F、図C参照）または2. クロージャンプ（ISO-K、図A参照）。これら2つのフランジは外観が大きく異なりますが、単一のクロージャンプを使用することで接続することが可能です（図B参照）。
A. ダブルクロークランプ付きISO-Kフランジ B. シングルクロークランプ付きISO-Kフランジ
A. ISO-Kフランジ w B. 回転式ボルトリング付きISO-Kフランジおよび非回転式
応用
ISOフランジは304ステンレス製の性別のない設計であり、さまざまな用途に使用できます。
- ISO-KF継手は、以下のような幅広い用途に使用できます：
- 粗引きおよび前段配管
- 小型システム
- 頻繁な清掃や改造が必要なシステム
- 研究および教育用ラボ
- ISO-KFコンポーネントは、主に減圧下での使用を想定して設計されています。これは多数のエラストマー密封材が使用されるためです。
説明
ISO-KFシステムは、配管システムをモジュール式のブロック構成で構築する方法です。ISOコンポーネントを使用することにはいくつかの利点があります。コンポーネントの寸法が標準化されているため、同じサイズのエルボ、チーズ、クロス、またはバルブは互換性があり交換可能です。フランジは「雌雄同体」で、シールも対称構造のため、コンポーネントを自由に回転させて取り付けることができます。ISOコンポーネントを使用することで、システムの組立が迅速かつ費用対効果が高くなります。フランジサイズ10、16、25、40および50のISO寸法については図1を参照してください。これらの寸法は本カタログ全体において、該当する公称直径のISO-KFフランジに適用されます。
材料とサイズ
- フランジ、ブラインド、継手：ステンレス鋼304、316Lまたはアルミニウム
- クランプ：アルミニウムまたはステンレス鋼304
- Oリング：FKM／NBR／EPDM
- サイズ：KF10-KF50（図1参照）
真空範囲
エラストマー密封：>= 1 x 10-8 Torr
温度範囲
FKM：-50°C ～ 200°C
ISO-F ボルテッドブラインドフランジ
*材質:SS304/SS316L
| モデル 304 |
サイズ (ISO\/NW) |
A/mm | B/mm | C/mm | D/mm | E(*番号なし) | PCD | チューブ外径/mm | N.W/g |
|---|---|---|---|---|---|---|---|---|---|
| FBAB3H1S62504 | 63 | 130 | 12 | 63.7 | 70 | 9*4 | 110 | 63.5 | |
| FBAB3H1S63304 | 63 | 130 | 12 | 76.4 | 70 | 9*4 | 110 | 76.2 | |
| FBAB3H1S80304 | 80 | 145 | 12 | 76.6 | 83 | 9*8 | 125 | 76.2 | |
| FBAB3H1S803504 | 80 | 145 | 12 | 89.4 | 83 | 9*8 | 125 | 88.9 | |
| FBAB3H1S100404 | 100 | 165 | 12 | 102.2 | 102 | 9*8 | 145 | 101.6 | |
| FBAB3H1S1004254 | 100 | 165 | 12 | 108.6 | 102 | 9*8 | 145 | 108 | |
| FBAB3H1S160604 | 160 | 225 | 16 | 152.9 | 153 | 11*8 | 200 | 152.4 | |
| FBAB3H1S1606254 | 160 | 225 | 16 | 159.5 | 153 | 11*8 | 200 | 159 | |
| FBAB3H1S200804 | 200 | 285 | 16 | 203.7 | 213 | 11*12 | 260 | 203.2 | |
| FBAB3H1S2008604 | 200 | 285 | 16 | 219.9 | 213 | 11*12 | 260 | 219 | |
| FBAB3H1S2501004 | 250 | 335 | 16 | 254.5 | 261 | 11*12 | 310 | 254 | |
| FBAB3H1S25010754 | 250 | 335 | 16 | 273.6 | 261 | 11*12 | 310 | 273 | |
| FBAB3H1S32012004 | 320 | 425 | 20 | 305.3 | 318 | 14*12 | 395 | 304.8 | |
| FBAB3H1S40016004 | 400 | 510 | 20 | 406.9 | 400 | 14*16 | 480 | 406.4 | |
| FBAB3H1S50020004 | 500 | 610 | 20 | 508.8 | 501 | 14*16 | 580 | 508 |
