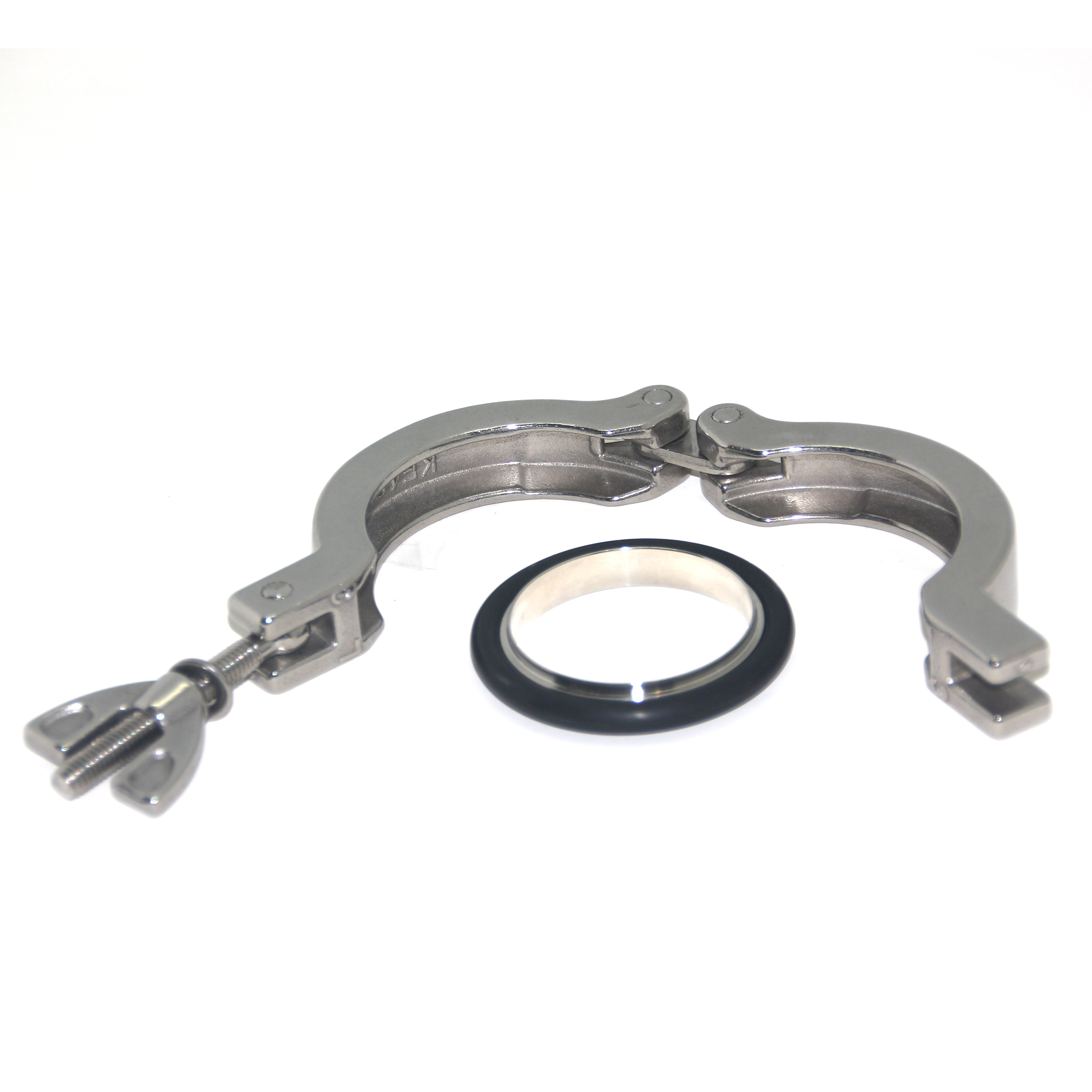

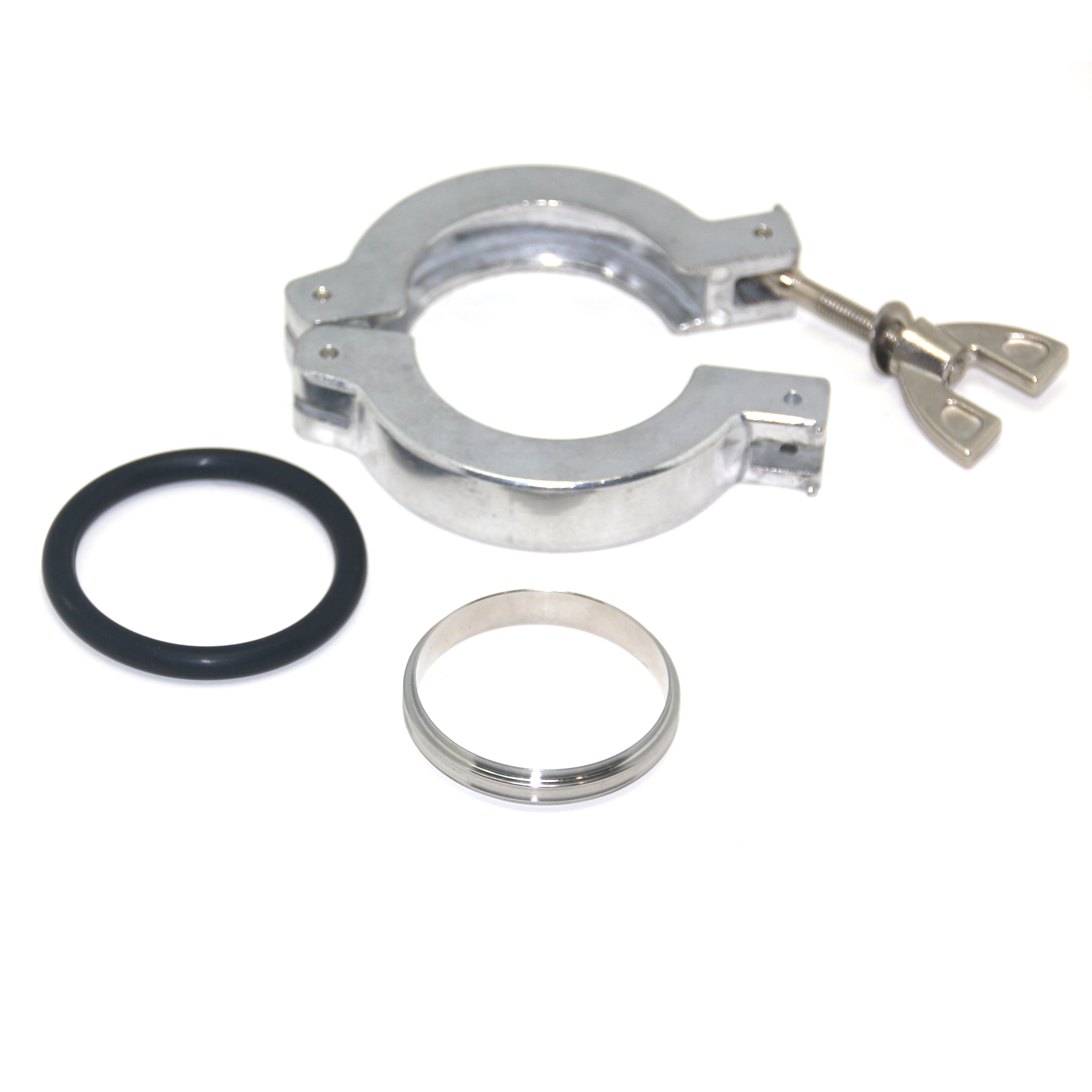

KF/NW16-KF50 ဗက်ကျူယမ်ဖစ်ကပ်စပ်မှု ပိတ်ပင်မှုများ SS304 စတိန်းလက်သံမဏဲ အလူမီနီယမ် တွဲဖက်ပင်ချုပ်ထားသော Clamp Center Ring O-Ring ခံနိုင်ရည်ရှိသော အရည်အသွေးမြင့်
မော်ဒယ်:FCD81+FLG11S
- ဆီလျော်သော
- အကြံပြုထားသော ပစ္စည်းများ
အသုံးပြုမှုများ
KF flanges များသည် 304 stainless ဖြင့် ပြုလုပ်ထားသော အမျိုးအစားမရှိဒီဇိုင်းဖြစ်ပြီး အောက်ပါအသုံးပြုမှုများအပါအဝင် အသုံးပြုနိုင်ပါသည်။
* ချေးထွက်နှင့် အတွင်းဘက်ပိုက်စနစ်များ
* သေးငယ်သော ပိုက်စနစ်များ
* စနစ်များကို မကြာခဏ သန့်ရှင်းရန် သို့မဟုတ် ပြင်ဆင်ရန် လိုအပ်သည်
* သုတေသနနှင့် သင်ကြားရေးဓာတ်ခွဲခန်းများ
ပစ္စည်းနှင့် အရွယ်အစား
*Flanges, Blanks, Fittings: Stainless Steel 304, 316L သို့မဟုတ် Aluminum
*Clamps: Aluminum သို့မဟုတ် Stainless Steel 304
*O-Ring: Viton/NBR/EPDM
*အရွယ်အစား: KF10-KF50 (ပုံ(၁) ကိုကြည့်ပါ)
ဗက်ချူမ် အကွာအဝေး
အယ်လက်စတိုမာဆီး: >= 1 x 10 -8တော်
အပူချိန်အပိုင်းအခြား
Viton:-50°C မှ 200°C အထိ
NBR:-20°C မှ 80°C အထိ
တပ်ဆင်ခြင်း
ISO-KF ပစ္စည်းများကို နှစ်ခုသော ဖလံခ်များ၏ အလယ်တွင် စီးထားသော စင်တာရင့်ကို ထည့်ပြီးနောက် ဖလံခ်ကို ဝိုင်းထားသော ကလမ့်ဖြင့် တားဆီးကာ တပ်ဆင်ပါသည် (ပုံ ၂ ကိုကြည့်ပါ)

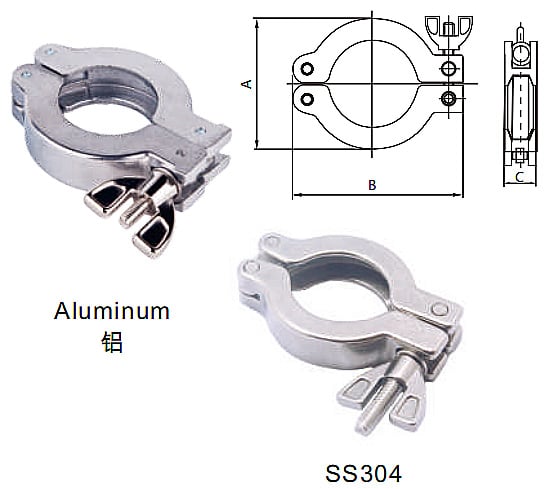

KF တွန်းပင်ကလက်မ်ပ်
ပစ္စည်း-SS304/SS316L
| Alu အတွက် မော်ဒယ် | အရွယ်အစား | A/မီလီမီတာ | B/မီလီမီတာ | C/မီလီမီတာ | N.W/ဂရမ် | PCS/CTN |
|---|---|---|---|---|---|---|
| FCD811K168 | KF10-KF16 | 42.5 | 63 | 16.5 | 63 | 300 |
| FCD811K258 | KF25 | 54 | 72 | 17 | 76 | 250 |
| FCD811K408 | KF40 | 72 | 90 | 17.5 | 98 | 160 |
| FCD811K508 | KF50 | 92 | 114 | 20.5 | 176 | 100 |
| 304 အမျိုးအစားအတွက်ပုံစံ | အရွယ်အစား | A/မီလီမီတာ | B/မီလီမီတာ | C/မီလီမီတာ | N.W/ဂရမ် | PCS/CTN |
|---|---|---|---|---|---|---|
| FCD811K164 | KF10-KF16 | 39 | 64 | 16 | 138 | 150 |
| FCD811K254 | KF25 | 49.6 | 76.7 | 16 | 160 | 120 |
| FCD811K404 | KF40 | 65.2 | 95.4 | 16 | 194 | 80 |
| FCD811K504 | KF50 | 83.5 | 122.9 | 19.6 | 398 | 50 |
| FCD811K634 | KF63 | 96.2 | 135 | 19.6 | 458 |

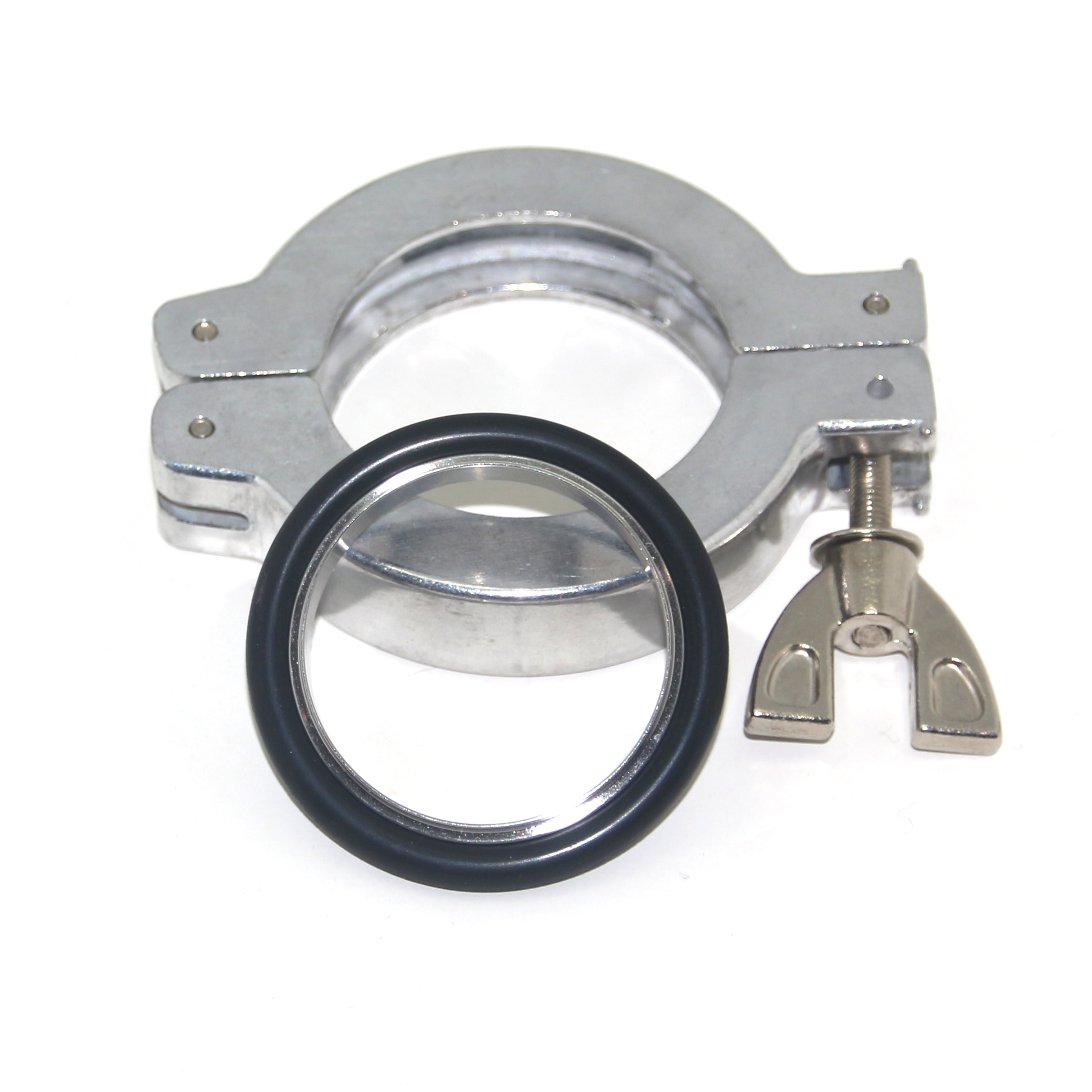

O-Ring ပါသော ဗဟိုစက်ဝိုင်း
*အလယ်စေ့ပစ္စည်း-SS304/SS316L/အယူမီနီယမ်
*O-Ring ပစ္စည်း:FKM/NBR/EPDM
| 304+FKM အတွက်မော်ဒယ် | အရွယ်အစား | A/မီလီမီတာ | B/မီလီမီတာ | N.W/ဂရမ် |
|---|---|---|---|---|
| FLG11N1K1034 | KF10 | 12 | 10 | |
| FLG11N1K1634 | KF16 | 17 | 16 | 6.9 |
| FLG11N1K2534 | KF25 | 26 | 25 | 11.2 |
| FLG11N1K4034 | KF40 | 41 | 40 | 16.5 |
| FLG11N1K5034 | KF50 | 52 | 50 | 29.5 |
