ISO-K SS304 SS316L ကွေးကွေးခွေခွေ Hose Bellows ISO63-ISO200 စက်ဝိုင်းပတ် ဖိအားနည်းသော NW63-200 Flanges တပ်ဆင်မှု

ISO-K SS304 SS316L ကွေးကွေးခွေခွေ Hose Bellows ISO63-ISO200 စက်ဝိုင်းပတ် ဖိအားနည်းသော NW63-200 Flanges တပ်ဆင်မှု

စက္ကူဖိအား ISO-K ကွေးလို့ရသော ဘယ်လိုးဖလာန်း SS304 SS316L ISO63-ISO200 ကွေးလို့ရသော ဘယ်လိုးဖလာန်း စတိန်းလက်သံမဏိ စက္ကူဖိအား အဆက်များ ဆီမီဗာကွန်ဒပ်က်တာအတွက်

Brand:

QiiMii

Spu:

FVS01

ဆီလျော်သော
အကြံပြုထားသော ပစ္စည်းများ

ISO ဖလေ့န်ဂျ် တပ်ဆင်မှု ညွှန်ကြားချက်များ

အပိုဆောင် ဖစ်တန်နာ ဖလိန်ဂျ်များကို ကလမ်းများဖြင့် အစွန်အထင်းတွင် ဆက်သွယ်ထားပါသည်။ OF ဖလိန်ဂျ်နှစ်ခုကို ဆက်သွယ်သည့်အခါ တွဲဖက်အသုံးပြုသော Double claw clamps ကို အသုံးပြုပါသည် (ပုံ A ကိုကြည့်ပါ)၊ သို့မဟုတ် OF ဖလိန်ဂျ်ကို ပန့်(သို့)ဂိတ်ဗာဗ်တွင်ရှိသော tapped nonrotatable နှင့် ဆက်သွယ်ရန် single claw clamps ကို အသုံးပြုပါသည် (ပုံ B ကိုကြည့်ပါ)။ ဤသို့ဆက်သွယ်မှုနည်းလမ်းသည် ပစ္စည်းများကို လွယ်ကူစွာ တည့်မတ်အောင် လှည့်ပတ်နိုင်ရန် OF ဖလိန်ဂျ်ကို ခွင့်ပြုပါသည်။ ထို့အပြင် ဘောလ်များကို အသုံးပြု၍ OF ဖလိန်ဂျ်ကို nonrotatable flange နှင့် ဆက်သွယ်ရန် rotatable bolt ring ကိုလည်း အသုံးပြုနိုင်ပါသည် (ပုံ C ကိုကြည့်ပါ)။ Retainer ring သည် OF ဖလိန်ဂျ် ဘောလ်ရင်းကို ဖြတ်ပြီး လွဲမှားစွာ ရွေ့မသွားစေရန် တားဆီးပေးပါသည်။ Nonrotatable ISO flanges များကို ဘောလ်များဖြင့် တပ်ဆင်ထားပါသည် (ပုံ D ကိုကြည့်ပါ)။ ၎င်းတို့သည် ပစ္စည်းများကို တည့်မတ်အောင် လှည့်ပတ်နိုင်ရန် ဆက်စပ်ဖလိန်ဂျ်များပေါ်ရှိ ဘောလ်အပေါက်များကို လှည့်ပတ်ခွင့် မပြုပါ။

A.ISO-K ဖလေန့်ခ်ကို ဒွိတံဆိပ်ပါ ကလောင်းနှင့် B.ISO-K ဖလေန့်ခ်ကို တစ်ချောင်းတည်းသော ကလောင်းပါ


A.ISO-K ဖလေန့်ခ်ရှိ B.ISO-K ဖလေန့်ခ်နှင့် လှည့်မရသော လှည့်၍ရသော ဘိုလ်တာပတ်လည်


ပစ္စည်း - ပိုက် - SUS304/SUS316L

NW ဖလန်ဂျာ - SUS304/SUS316L

လုပ်ဆောင်မှုဖိအား - ဗက်ချုပ် - အပ်ပေါ့ဖိအား

ဗက်ချုပ်ကွင်းဆက် - 1x10⁻⁹ Torr

ပိုက်ထူ - ISO63-ISO100 အတွက် 0.2mm၊ ISO125-ISO160 အတွက် 0.25mm၊ ISO200 အတွက် 0.3mm

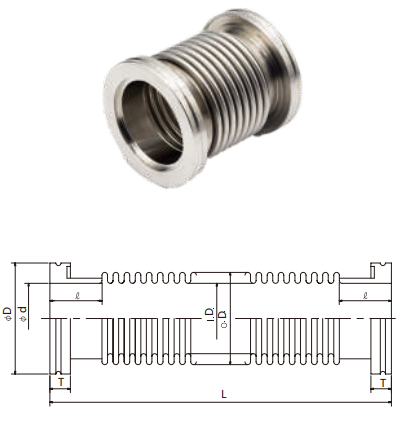

304 အမျိုးအစားအတွက်ပုံစံ	အရွယ်အစား	ID/မီလီမီတာ	OD/မီလီမီတာ	D/mm	ℓ/မီလီမီတာ	L/မမ
FVS01M1631004	ISO63	65	86	95	25	100
FVS01M1801004	ISO80	80	100	110	25	100
FVS01M11001004	ISO100	100	125	130	25	100
FVS01M11251004	ISO125	125	150	155	25	100
FVS01M11601004	ISO160	150	178	180	25	100
FVS01M1200L1004	ISO200	200	230	240	25	100
