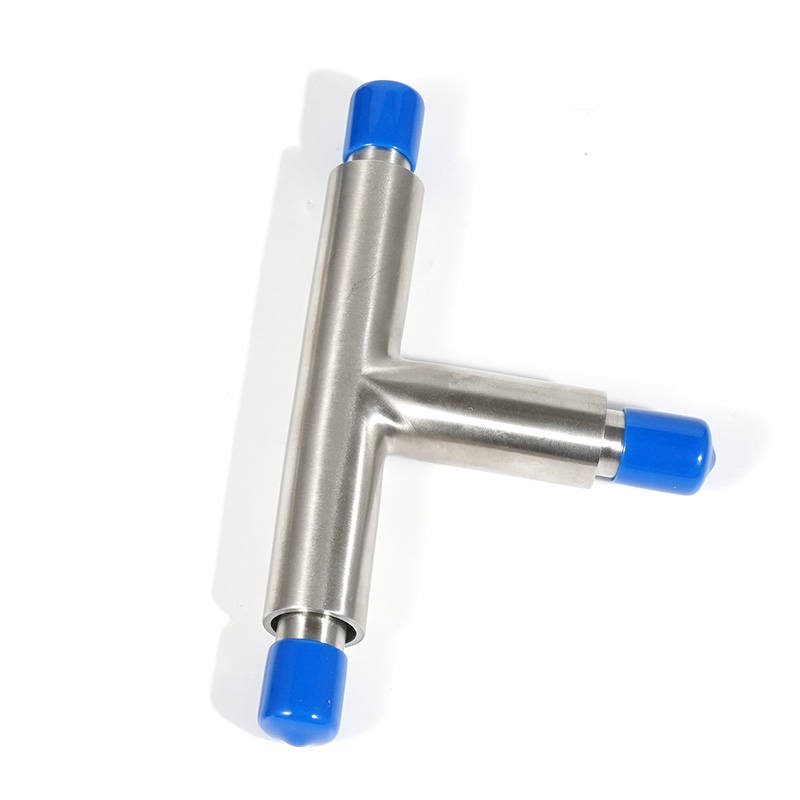

同軸チューブティー超高純度 SS316L 同軸継手ステンレス鋼 BA/EP 高品質超高純度(UHP)チューブ

同軸チューブティー超高純度 SS316L 同軸継手ステンレス鋼 BA/EP 高品質超高純度(UHP)チューブ

同軸ステンレス鋼管および継手は、可燃性または有毒性ガスなどの特殊ガス供給用に設計されています。この製品は「コンテインメントチューブ」とも呼ばれ、略してCOAXチューブおよびCOAX継手と呼ばれることがあります。

Brand:

QiiMii

Spu:

FTW02J

概要
おすすめ製品

コアキシャルステンレス鋼管およびCOAXチューブ継手とは何ですか？
同軸ステンレス鋼管および継手は、可燃性または有毒性ガスなどの特殊ガス供給用に設計されています。この製品は「コンテインメントチューブ」とも呼ばれ、略してCOAXチューブおよびCOAX継手と呼ばれることがあります。

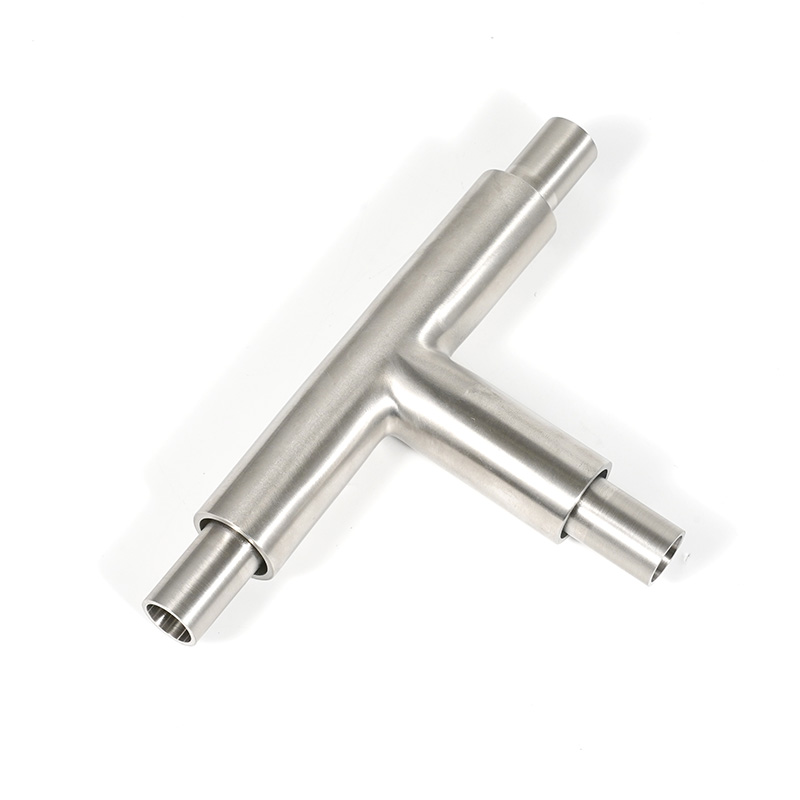

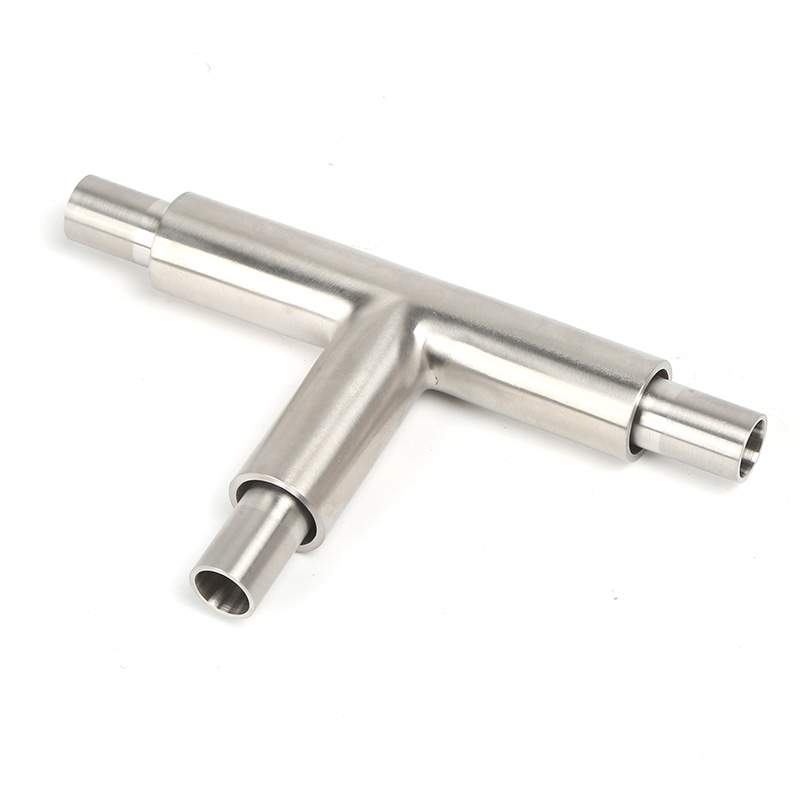

同軸管は通常、プロセスチューブと安全チューブから構成されています。プロセスチューブは内側のチューブであり、安全チューブは外側のチューブです。そのため、同軸管システムはツインウォール管システムまたはダブルウォール管システムとも呼ばれます。スペーサーの機能は、プロセスチューブを中央に保ち、外管と内管の間でのガス流を確保することです。また、プロセスチューブに漏れが発生した場合の安全機構としても機能します。漏洩した媒体（気体または液体）は安全空間に流れ込み、そこで中和されてシステムから安全に排出されます。
プロセスタブは、当社のシングルウォール電解研磨管およびEP継手と同じ電解研磨仕上げおよび仕様で供給されます。当社工場では、90度エルボ、45度エルボ、等径チーズ、縮径チーズ、レデューサーなど、さまざまな種類の同軸管用継手（フィッティング内にフィッティングがある構造）を完備しています。

製品概要
* 材質：高品質316Lステンレス鋼、相当品EN DIN 1.4404；要望に応じて304L／1.4307も対応可能。
* サイズ範囲：ご要望に応じて1/4″から4″まで
* 表面仕上げ：
内管は電解研磨処理されており、粗さRa 0.25μm；
外管は光輝焼鈍処理され、内面粗さRa 0.6μm。
* プロセスチューブおよび安全チューブともに軌道溶接に対応
専門技術基準
同軸チューブおよびCOAXチューブ継手は、以下の国際規格に準拠して軌道溶接に対応しています：
* 同軸チューブ
aSTM A 269 / A270 / A 632、DIN EN 10217-7 / 10216-5に準拠。
* 同軸チューブ継手
素材はASTM A 269 / A 632、DIN EN 10217-7 / 10216-5に準拠。
お客様のご要望に応じて他の規格もご利用いただけます。
材料
内側のプロセスチューブおよび外側の安全チューブ用として、溶接またはシームレスのオーステナイト系ステンレス鋼管および継手が以下の材質で提供可能です：
*1.4404 ／ UNS S31603 (316L)
*1.4435 ／ UNS S31603 (316L)
*UNS S31603 (316L)

品質検査
同軸チューブおよび継手の品質および検査手順：
* 目視検査
* 内面仕上げチューブの内視鏡検査
* 寸法検査
* 粗さ測定
* 化学分析：分光分析
* 機械的特性試験
