Uszczelka VCR zaciskana z haczykiem stalowa SS316L z podkładką uszczelniającą FDG QCR-Metal Face Fitting 1/8"-1" wygładzane termicznie/polerowane elektrolitycznie
Model:FDG
- Przegląd
- Polecane produkty
Złączki QiiMi z metalowym uszczelnieniem czołowym (QCR) mogą być stosowane jako elementy o wysokiej czystości w warunkach wysokiego próżniowania lub wysokich ciśnień. Gdy nakrętki żeńskie i męskie są dokręcane, uszczelka jest ściskana przez dwie highly polerowane tarcze kołowe. Inspekcja wizualna i test szczelności są wykonywane poprzez dwa porty znajdujące się w przeciwnych pozycjach względem nakrętki z gwintem wewnętrznym
Obróbki
Nakrętki żeńskie są posrebrzane, co ułatwia montaż, zapewnia spójność połączeń, zapobiega zaciskaniu oraz zmniejsza wartość momentu obrotowego wymaganego do montażu złączki.
Instrukcja montażu
Krok 1
Włóż uszczelkę do nakrętki żeńskiej i upewnij się, że uszczelka jest prawidłowo osadzona. Upewnij się również, że podczas wkładania nie uszkodzono części uszczelniającej.
Krok 2
Obracaj nakrętkę żeńską, aż wejdzie w kontakt z nakrętką męską. Upewnij się, że część uszczelniająca i uszczelka znajdują się w odpowiedniej pozycji.
Krok 3
Ostateczne dokręcenie musi zostać wykonane za pomocą narzędzi montażowych, takich jak np. klucze momentowe. Dokręć nakrętkę żeńską o 1/8-1/6 obrotu drugim kluczem i upewnij się, że inne elementy śrubowe oprócz nakrętki żeńskiej nie uszkodzą części uszczelniającej, co może zmniejszyć skuteczność uszczelnienia.
Krok 4
Upewnij się, że część uszczelniająca i uszczelka są prawidłowo umieszczone

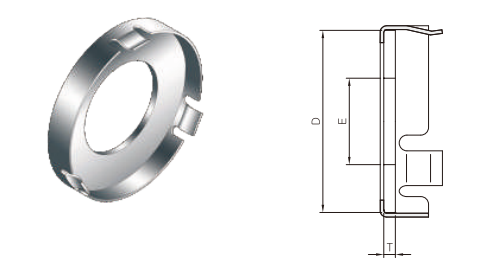

| Model | Wielkość QCR Węzeł |
E/mm | D/mm | T/mm | N.W/g |
|---|---|---|---|---|---|
| FDGG024 | 1/4 | 6.1 | 12.7 | 0.7 | |
| FDGG028 | 1/2 | 11.2 | 20.1 | 0.7 | |
| FDGG0212 | 3/4 | 16.8 | 29 | 0.7 | |
| FDGG0216 | 1 | 22.6 | 35.6 | 0.7 |
