Нерѓив челик SS304 SS316L, вакуумски пеперутковентил, нерѓив челик, FKM продажба KF25/KF40/KF50 со флажа, рачен погон, електричен NW25/40
SS304 SS316L вакуумски фланци пеперуткови вентили KF25-KF50 од нерѓосувачки челик вакуумска перформанса NW25-NW50 пеперуткови вентили за полупроводници
Brand:
QiiMii
Spu:
VBK21
- Пregлед
- Препорачани Производи
Користени како вентилациони, затворни или високо-вакуумски вентили, пеперуткестите вентили имаат едноставна конструкција и можат да се инсталираат на вакуумската издувна линија на полупроводнички алатки. Пеперуткестите вентили се карактеризираат по нивната компактна конструкција и висока проводливост. Изработени од нерѓосувачки челик 304 или 316L, овие вентили се достапни и со рачен погон или електропневматски.
Дизајн и карактеристики
*Ротациона плоча со FKM седло
*Компактни димензии и мала тежина, лесна инсталација
*Минимална димензија од лице до лице, минимален простор за инсталација
*Регулација на протокот преку прилагодување на степенот на отворање и може да се постави на произволен степен на отворање
Технички параметри
| Материјал на телото на вентилот: | SS304/SS316L | |
| Материјал за заптивање на седиштето: | FKM,NBR по избор | |
| Вакуум опсег: | 105-6.7x10■ Pa | |
| Стапка на теч: | 1.3x103 Pa.L/s | |
| Циклуси до Сервисирање: | Циклуси: | 800.000 Пати |
| Вентил: | 100.000 пати | |
| Агол на Отварање: | 0-90 степени | |
| Температурен опсег: | Седиште од FKM: | -30℃ до 150℃ (Приближно) |
| Седиште од NBR: | -25℃ до 80℃(Приближно) | |
| Опериран: | Рачно, Пневматичен погон, Електричен погон | |
| Компримиран воздух: | 0.4-0.8Mpa | |
| Брзина на отварање/затварање: | Алуминиумски погон: | ≤3S |
| Електричен погон тип вклучи/исклучи: | Стандарден 30 S.10S,15S опција | |
| Напон на соленоид: | AC220V,50Hz,6W или по барање | |
| Стандарден електричен погон: | Тип вклучи-исклучи | |
| Достапно со Показател на позиција | Опционална сигнализација на повратна информација | |
KF вакуумски вентил SS304
 |

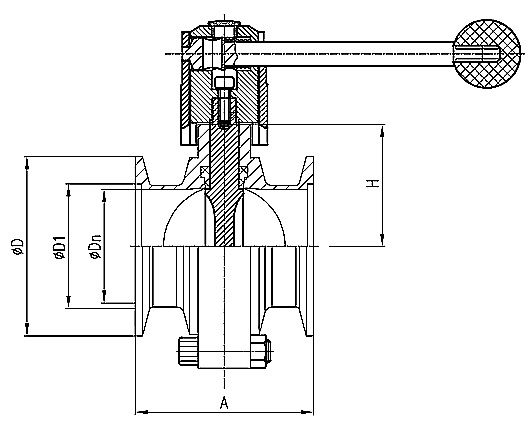

Модел за 304 | Димензии | A/mm | Dn/мм | D1/mm | D/mm | H/мм |
| VBK21H1431K16NN | KF16 | 66 | 15.8 | 17.2 | 30 | 39 | |
| VBK21H1431K25NN | KF25 | 66 | 22.1 | 26.2 | 40 | 39 | |
| VBK21H1431K40NN | KF40 | 70 | 34.8 | 41.2 | 55 | 43 | |
| VBK21H1431K50NN | KF50 | 76 | 47.5 | 52.2 | 75 | 51 |
