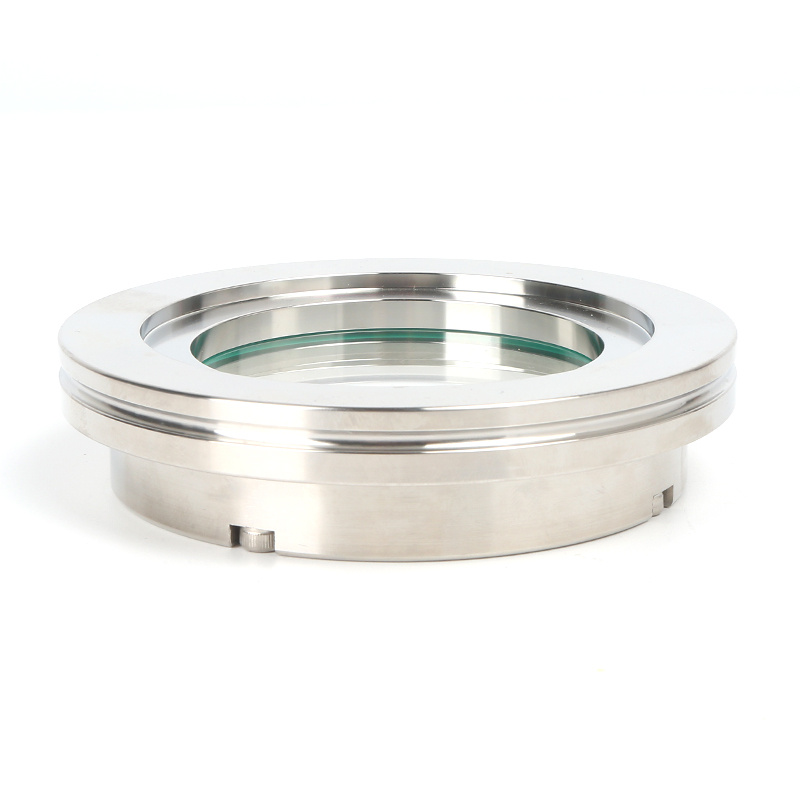

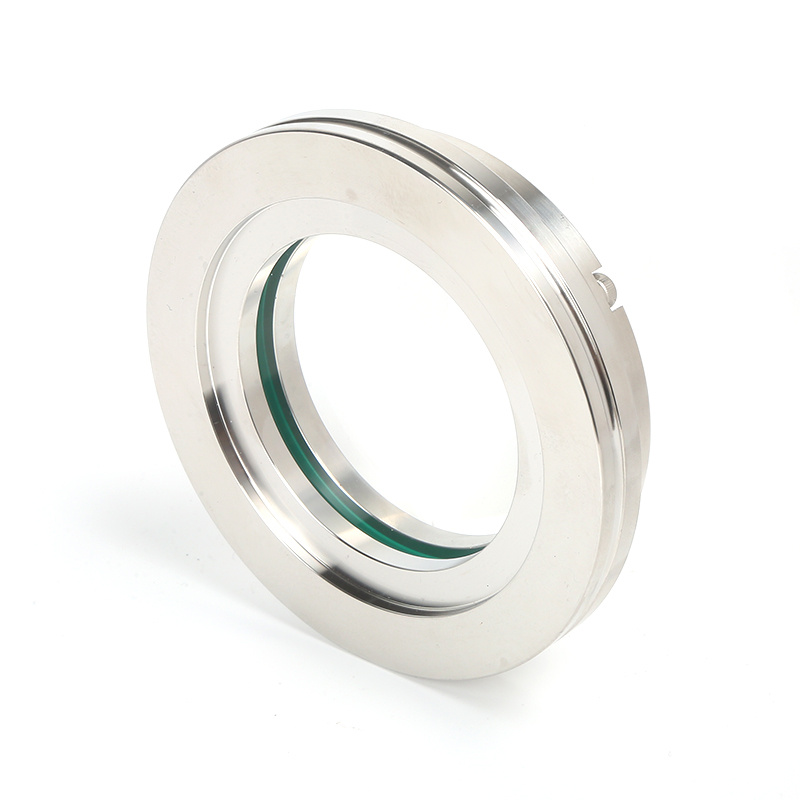

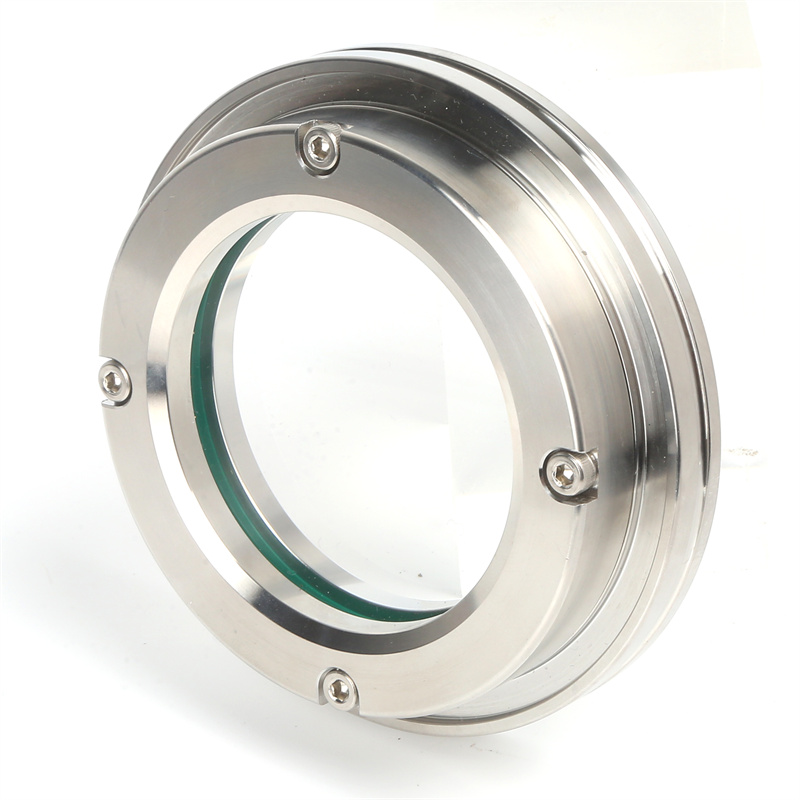

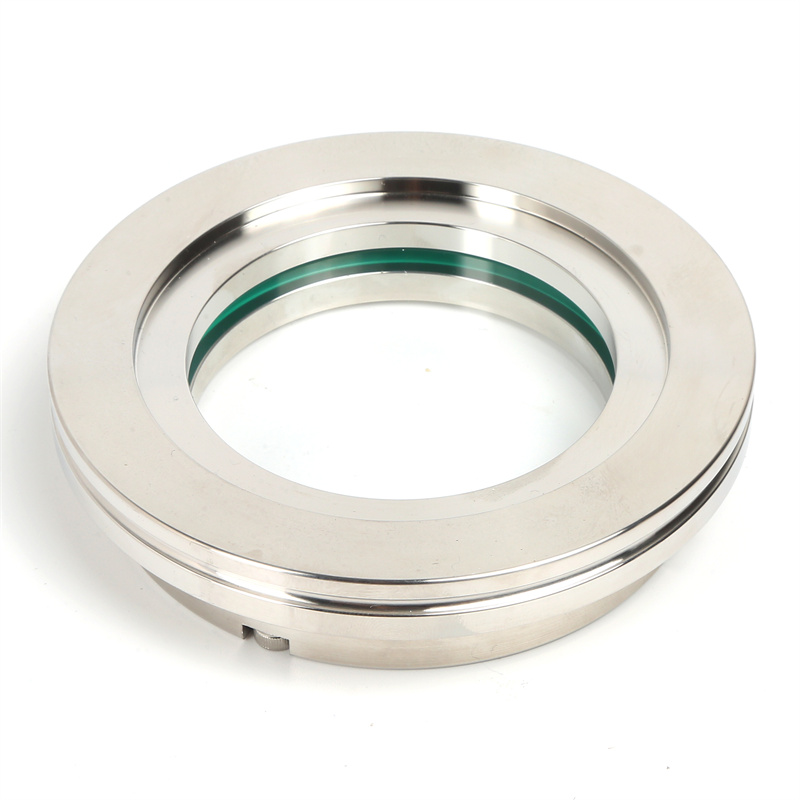

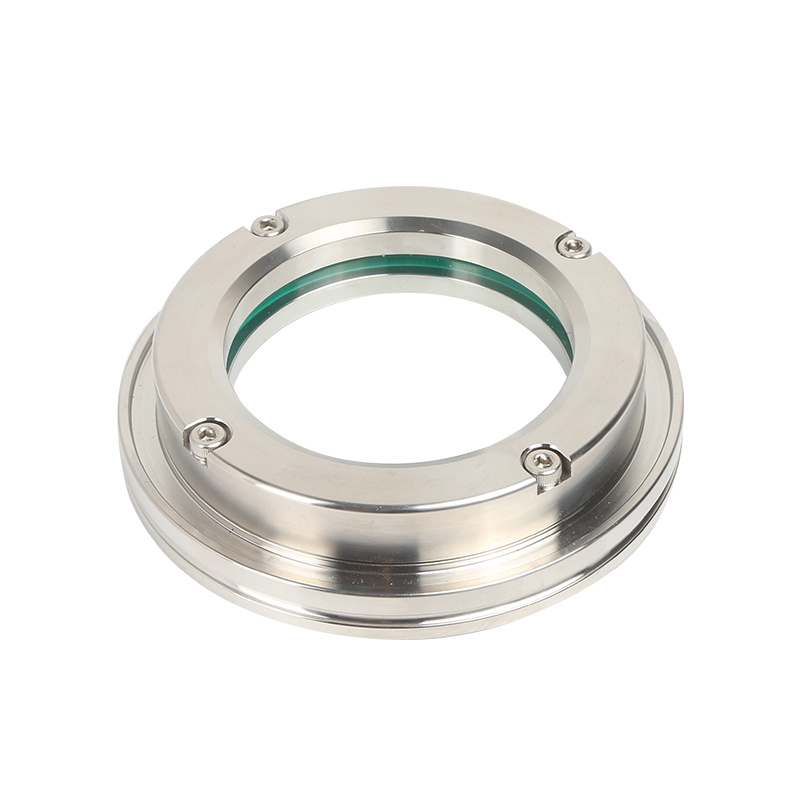

شفايف زجاجية من الزجاج البورسيليكاتي مع وصلة ISO-K من الفولاذ المقاوم للصدأ SS304 وSS316L، نوافذ رؤية للتفريغ بمقاس ISO63-ISO200 (NW63-NW200)، وصلة كبس للتفريغ
شفة منافذ رؤية فراغية ISO-K من الفولاذ المقاوم للصدأ SS304/SS316L مع حلقة O من مادة FKM، زجاج بصري بوروسيليكات مع شفة نافذة من الفولاذ المقاوم للصدأ
Brand:
QiiMii
Spu:
TSS02
- نظرة عامة
- المنتجات الموصى بها
التطبيق
سلسلة TSS02 الشفافة ذات الحافة أيسو-ك يمكن استخدامها في أنظمة الفراغ العالية جدًا في مجموعة واسعة من التطبيقات؛ تصميم منطقة رؤية كبيرة وخالية من التشويه.
المادة
- مواد الهيكل: AISI 304
- زجاج مُعَالَج
- ختم حلقة O من نوع FKM
التصميم القياسي
- متوفر بمقاس من IS063 إلى IS0100

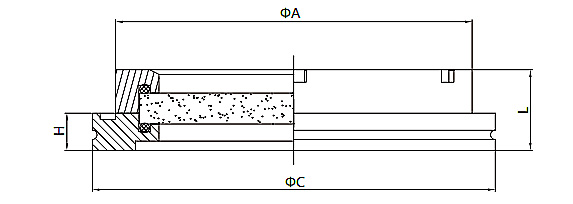

المواصفات الفنية
| المواصفات | أ | ج | التسخين والطهي في البيئات الخاصة | L |
| IS063 | 80 | 95 | 12 | 26 |
| IS080 | 95 | 110 | 12 | 26 |
| IS0100 | 115 | 130 | 12 | 26 |
| IS0125 | 140 | 155 | 12 | 26 |
| IS0160 | 165 | 180 | 12 | 26 |
| IS0200 | 225 | 240 | 12 | 26 |
نافذة رؤية ISO-K لفراغ
*شفة من ستانلس ستيل 304/ستانلس ستيل 316L مع حلقة O من مادة FKM
*مادة الزجاج: زجاج البورسيليكات
*نطاق الضغط: 10⁻⁸ torr إلى 1 بار
*نطاق درجة الحرارة: -5°م إلى 150°م

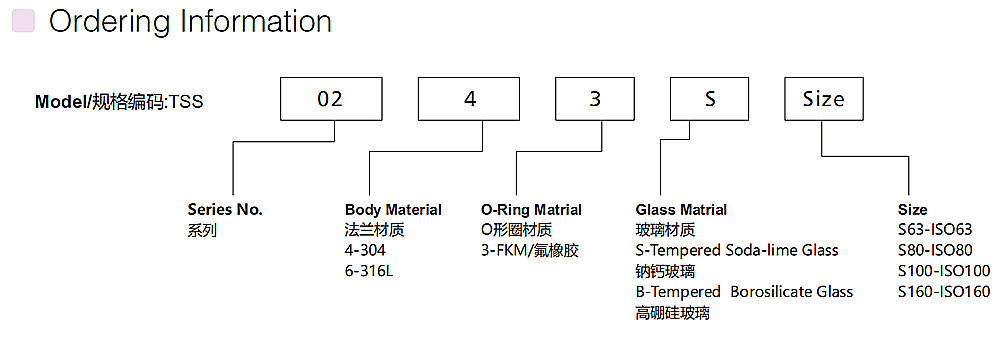

| الموديل | الحجم | A/مم | C/ملم | ه/مم | L/مم | ن.و./غ |
|---|---|---|---|---|---|---|
| ت س س 0243 س س 63 س 1 | أيزو 63 | 80 | 95 | 12 | 26 | 660 |
| ت س س 0243 س س 80 س 1 | أيزو 80 | 95 | 110 | 12 | 26 | 840 |
| ت س س 0243 س س 100 س 1 | ISO100 | 115 | 130 | 12 | 26 | 1070 |
| TSS0243SS125S1 | ISO125 | 140 | 155 | 12 | 26 | |
| TSS0243SS160S1 | ISO160 | 165 | 1880 | 12 | 26 | |
| TSS0243SS200S1 | ISO200 | 225 | 240 | 12 | 26 |
