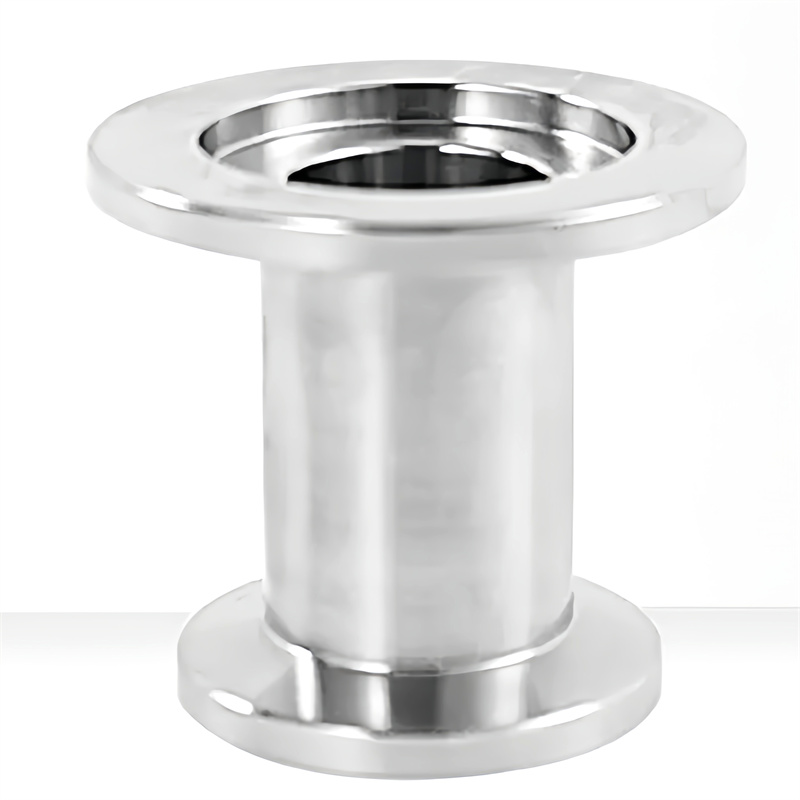

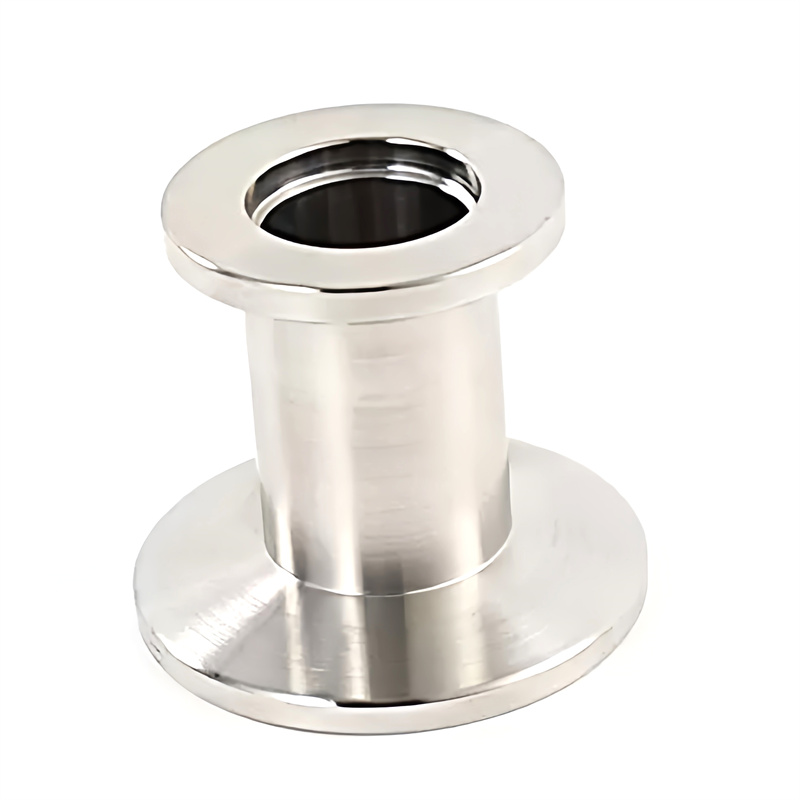

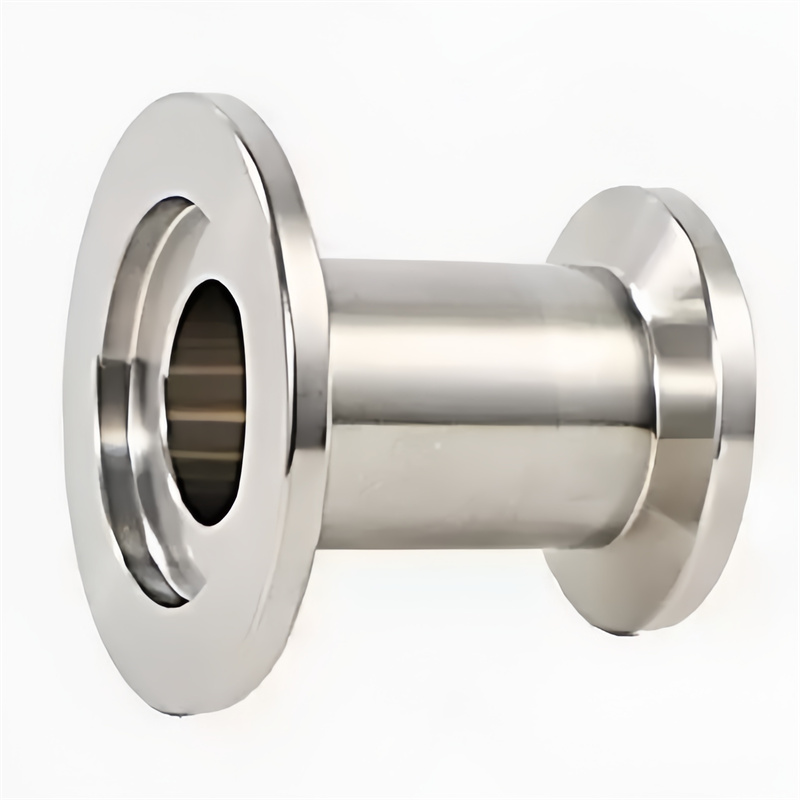

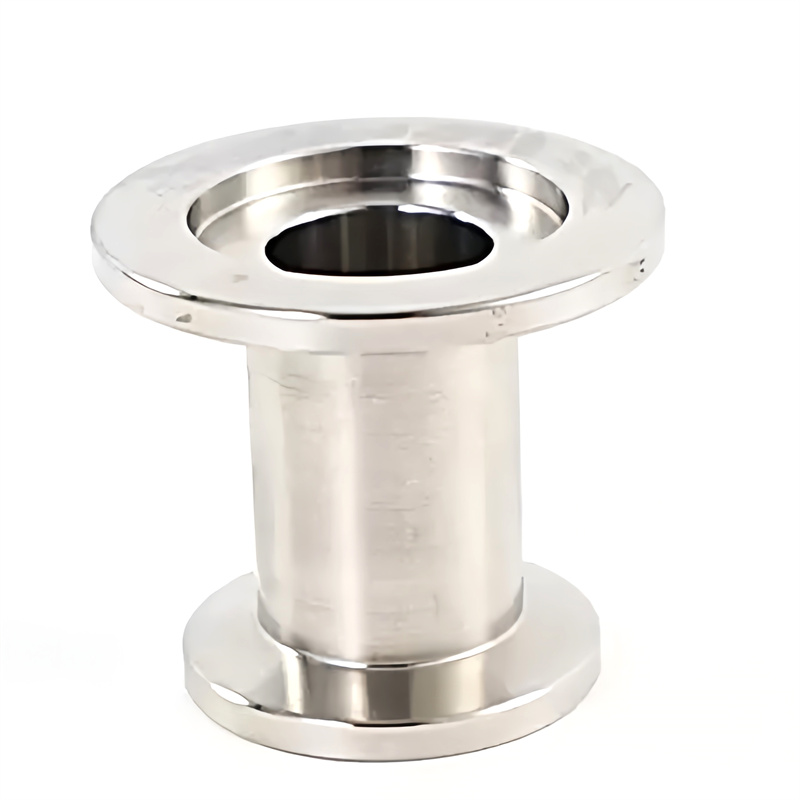

محول تقليل مستقيم من الفولاذ المقاوم للصدأ KF، محول مركزي مستقيم للصناعات شبه الموصلة من الفولاذ SS304 وSS316L، قطعة تجهيز أنابيب فراغية عالية
مخفض مستقيم للفراغ من الفولاذ المقاوم للصدأ SS304/SS316L، مهايئ متمركز من الفولاذ المقاوم للصدأ، تجهيزات أنابيب فراغ عالية لأشباه الموصلات
Brand:
QiiMii
Spu:
FRK04
- نظرة عامة
- المنتجات الموصى بها
التطبيقات
شفات KF مصممة بدون جنس ومصنوعة من الفولاذ المقاوم للصدأ 304، ويمكن استخدامها في مجموعة واسعة من التطبيقات بما في ذلك:
* أنابيب التفريغ الأولي والخط الأمامي
* الأنظمة الصغيرة للأنابيب
* الأنظمة التي تحتاج إلى تنظيف أو تعديل متكرر
* مختبرات البحث والتدريس
المادة والحجم
*الشفات، الألواح العازلة، الوصلات: الفولاذ المقاوم للصدأ 304، 316L أو الألومنيوم
*المشابك: ألومنيوم أو فولاذ مقاوم للصدأ 304
*الحلقة O: فيتون/NBR/EPDM
*الحجم: KF10-KF50 (انظر الشكل 1)
نطاق الشغف
ختم المطاط المرن: >= 1 × 10 -8تورو
مدى درجة الحرارة
فيتون: -50°م إلى 200°م
NBR: -20°م إلى 80°م
التثبيت
تُركَّب مكونات ISO-KF عن طريق إدخال حلقة توسيط بين وجهي المشفة، ثم تثبيت التجميع بواسطة مشفة ذات قابض محيط (انظر الشكل 2)

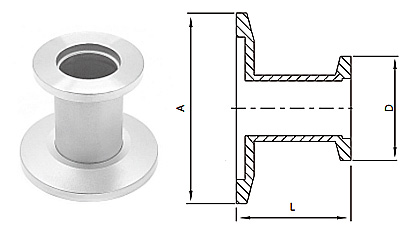

KF مخفض مستقيم
*المادة: SS304/SS316L
| الموديل 304 | الحجم | A/مم | D/مم | L/مم | N.W/g |
|---|---|---|---|---|---|
| FRK041K25K164 | KF25xKF16 | 40 | 30 | 40 | |
| FRK041K40K164 | KF40xKF16 | 55 | 30 | 40 | |
| FRK041K40K254 | KF40xKF25 | 55 | 40 | 40 | |
| FRK041K50K164 | KF50xKF16 | 75 | 30 | 40 | |
| FRK041K50K254 | KF50xKF25 | 75 | 40 | 40 | |
| FRK041K50K404 | KF50xKF40 | 75 | 55 | 40 |
