أسْتِكَات مُلَفَّفة لولبيًا من الفولاذ المقاوم للصدأ SS316L، عالية الجودة، تركيب وجه معدني QCR، 1/8"-1"، تلدين لامع/تشطيب كهربائي
تجهيزات ختم سطحي عالية النقاء من الفولاذ المقاوم للصدأ بنوع QCR، طوقايات من SS316L، تجهيزات ختم معدنية سطحية من الفولاذ المقاوم للصدأ عالية النقاء
- نظرة عامة
- المنتجات الموصى بها
يمكن استخدام وصلات ختم الوجه المعدني QiiMii (QCR) كمكونات عالية النقاء في الأنظمة شديدة الفراغ أو ذات الضغط العالي. عند شد القبعات المؤنثة والمتذكرة، يتم ضغط الحشوة بواسطة شفتيْن دائريتين مصقولتين تلميعًا عاليًا. ويُجرى فحص العين والاختبار على التسرب من خلال منفذين في موضعين متقابلين بالنسبة إلى الجوز داخلي الخيط.
التشطيب السطحي
التشطيب السطحي |
خشونة السطح |
BA |
0.4-1.0 مايكرومتر |
Ep |
0.13-0.25 مايكرومتر |
تصنيف درجة الحرارة
المادة |
°F |
°م |
SS316L |
1000 |
538 |
معدل الضغط
القطر الخارجي للأنبوب |
سمك الجدار |
تصنيف الضغط |
|
Psi |
بار |
||
1/8" |
0.028"(0.71مم) |
8550 |
590 |
1/4" |
0.035"(0.89مم) |
5200 |
359 |
3/8" |
0.035"(0.89مم) |
3350 |
231 |
1/2" |
0.049"(1.24مم) |
3750 |
259 |
3/4" |
0.065"(1.65مم) |
2400 |
165 |
1" |
0.065"(1.65مم) |
2400 |
165 |
التصفيف
تُغطى القبعات المؤنثة بطبقة رقيقة من الفضة لتسهيل التجميع، وضمان اتساق التركيب، ومنع التآكل اللصقي، وتقليل عزم الدوران المطلوب لتجميع الوصلة.
تعليمات التركيب
الخطوة 1
أدخل الحشوة داخل القبة المؤنثة وتأكد من أن الحشوة مستقرة في الموضع الصحيح. كما تأكد من عدم حدوث أي تلف في جزء الختم أثناء الإدخال.
الخطوة 2
لف المسمار الأنثى حتى يلامس المسمار الذكر. وتأكد من وضع جزء الختم والسمكة في الموقع الصحيح.
الخطوة 3
يجب إكمال الشد النهائي باستخدام أدوات التجميع مثل مفتاحين. قم بشد المسمار الأنثوي 1/8 إلى 1/6 دورة باستخدام المفتاح الثاني، وتأكد من أن المكونات اللولبية باستثناء المسمar الأنثوي لا تتسبب في تلف جزء الختم وتقليل قدرة الختم.
الخطوة 4
تأكد من وضع جزء الختم والسمكة في الموقع الصحيح.
مثال
جراند قصيرة QCR 1/2" قطر الأنبوب الخارجي مقاس 1/4"، طول الأنبوب الملحوم = 19.1 مم، SS316L وتجليخ كهربائي

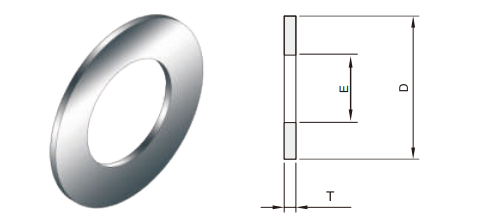

الحشية
*الخام: SS316L
| الموديل | مقاس QCR بوصة |
E/مم | D/مم | T/مم | N.W/g |
|---|---|---|---|---|---|
| FDGG012 | 1/8 | 2.3 | 6.6 | 0.7 | |
| FDGG014 | 1/4 | 5.6 | 11.9 | 0.7 | |
| FDGG018 | 1/2 | 11.2 | 19.8 | 0.7 | |
| FDGG0112 | 3/4 | 16.8 | 29 | 0.7 | |
| FDGG0116 | 1 | 22.6 | 35.6 | 0.7 |
