صمامات بوابة يدوية هوائية مزدوجة من الفولاذ المقاوم للصدأ SS304 عالية الجودة KF25 KF50 CF25 CF50 للفراغ العالي
صمامات بوابة صغيرة فراغية فائقة التفريغ (UHV) بمقاسات KF/NW/CF من الفولاذ المقاوم للصدأ SS304 وSS316L، صمام شفاه يدوي هوائي مزدوج التأثير من الفولاذ المقاوم للصدأ
Brand:
QiiMii
Spu:
VXM03
- نظرة عامة
- المنتجات الموصى بها
يمكن تقسيم صمامات البوابة الصغيرة من السلسلة VXM إلى أنواع تعمل يدويًا أو هوائيًا أو كهربائيًا، وتتوفر بشفة اتصال KF وشفة CF بمقاسات تتراوح من KF25 إلى KF50 ومن CF25 إلى CF50.
مميز بتشغيل سلس، وحجم صغير، وتطبيق موثوق، وأداء جيد في الختم، وعمر خدمة طويل. تُستخدم صمامات البوابة الفراغية العالية جداً من السلسلة المصغرة VXM عندما يتطلب الأمر قيمة توصيل عالية جداً أو ممرًا حرًا بصريًا. الوسيط في الصمام هو الهواء والغازات غير المسببة للتآكل.
المعلمات الفنية
| مادة جسم الصمام: | SS304/SS316L | |
| مادة ختم المقعد: | FKM، خيار NBR | |
| نطاق التطبيق: | مع الأكورديون: | 1X10-6 باسكال-1.2x105 باسكال |
| بدون أكورديون: | 1X106 باسكال-1.2x105 باسكال | |
| معدل التسرب: | مع الأكورديون: | 1.3x107 Pa L/s |
| بدون أكورديون: | 1.3x106 Pa L/s | |
| الدورات حتى الصيانة: | الدورات: | 800,000 مرة |
| مع الأكورديون: | 1500,000-2000,000 مرة | |
| بدون أكورديون: | 1500,000-2000,000 مرة | |
| درجة حرارة التحميص: | مفتوح: 200℃، مغلق: 150℃ | |
| موضع التركيب: | أي اتجاه | |
| الهواء المضغوط: | 0.4-0.8MPa | |
| سرعة الفتح\/الإغلاق: | ≤1ثانية | |
| نطاق درجة الحرارة: | ختم المقعد من مادة FKM: | -30℃ إلى 150℃ (تقريبًا) |
| ختم المقعد من مادة NBR: | -25℃ إلى 80℃ (تقريبًا) | |
| جهد الсолينويد: | AC220V، 50Hz، 6W أو حسب الطلب | |
| متوفر مع مؤشر الموضع | اختياري مع إشارة إرجاع | |

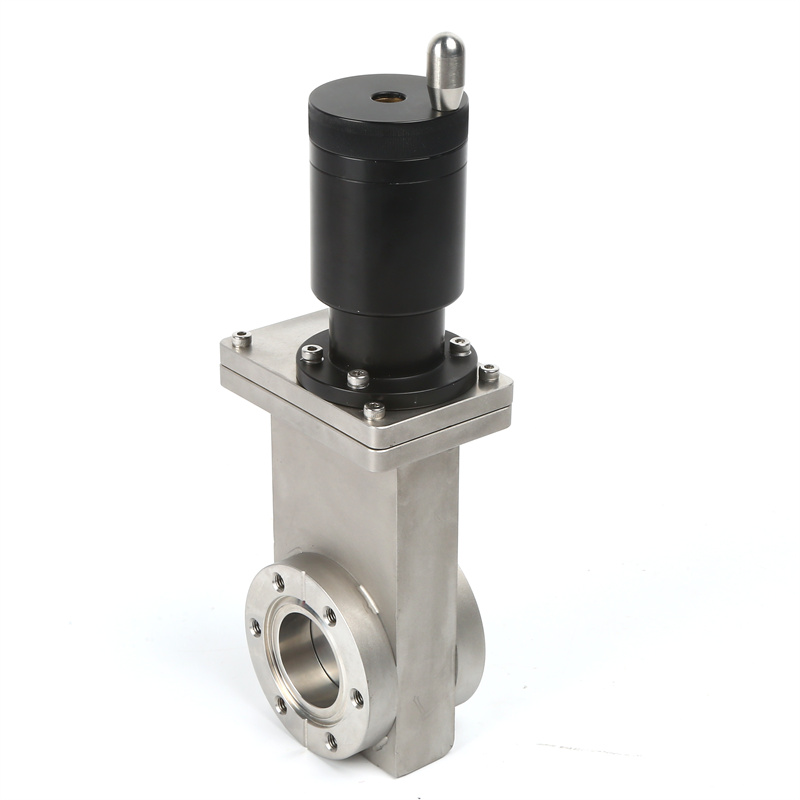

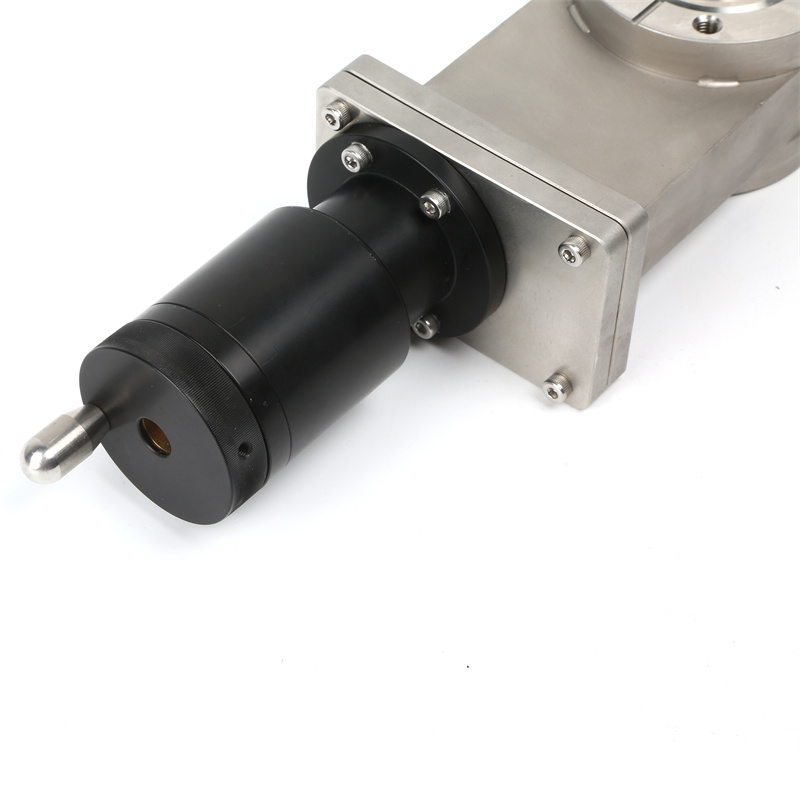

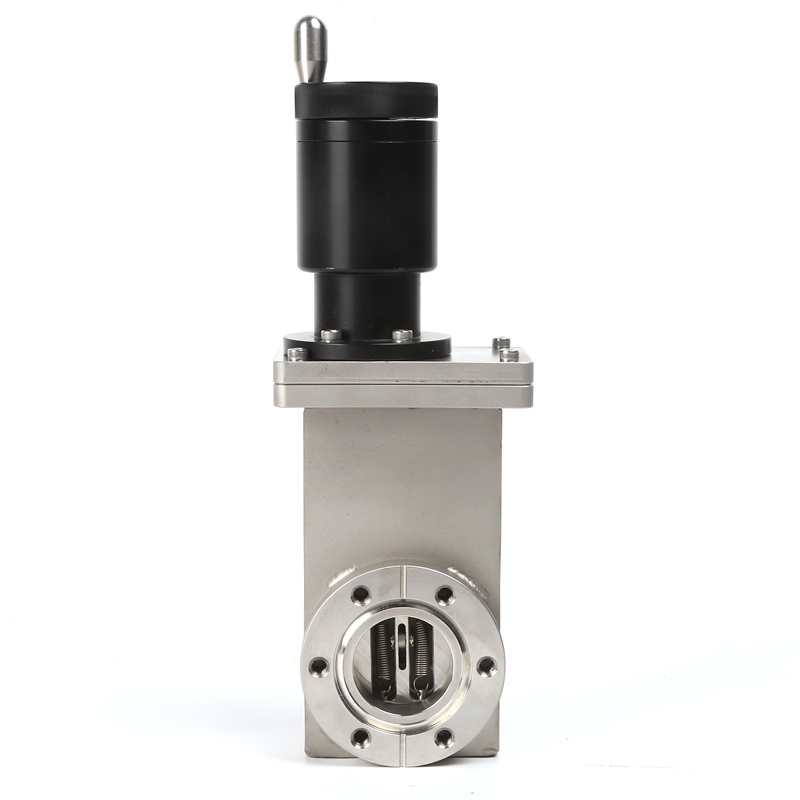

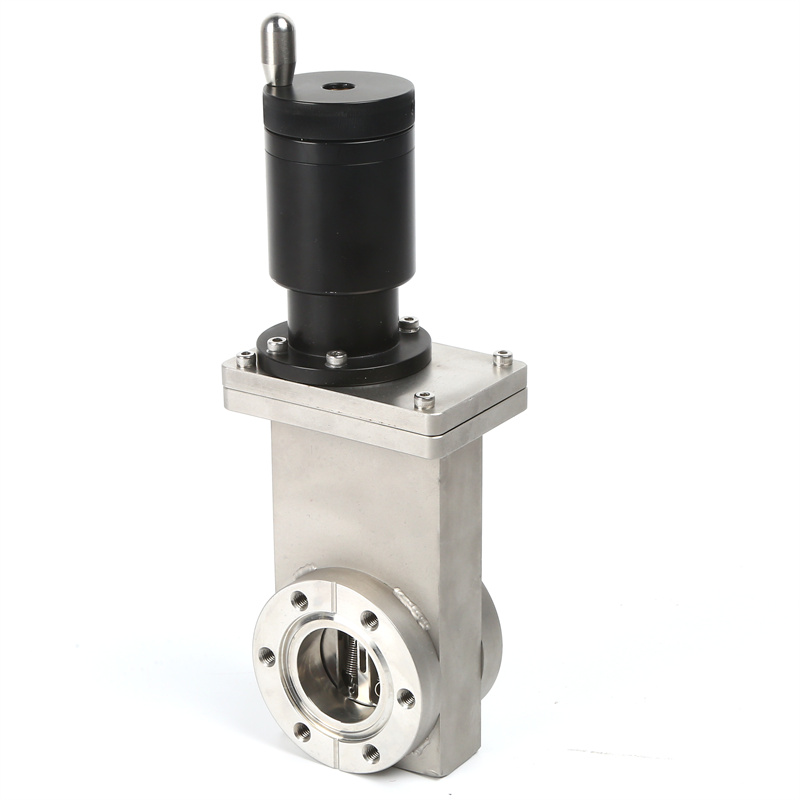

صمامات بوابة يدوية مصغرة UHV
كوف فلنج
| الموديل 304 | DN | A/مم | B/مم | C/ملم | D/مم | E/مم | ه/مم | A1/مم | B1/ملم | C1/مم | D1/ملم | E1/مم |
| VXM01W14321K25NN | KF25 | 62 | 78 | 33 | 120 | 278 | 125 | 66 | 40 | 26.2 | 25 | 28 |
| VXM01W14321K40NN | KF40 | 70 | 85 | 35 | 152.5 | 312.5 | 125 | 70 | 55 | 41.2 | 40 | 45 |
| VXM01W14321K50NN | KF50 | 88 | 98 | 41 | 152 | 226.5 | 133.5 | 70 | 75 | 52.2 | 50 | 56 |

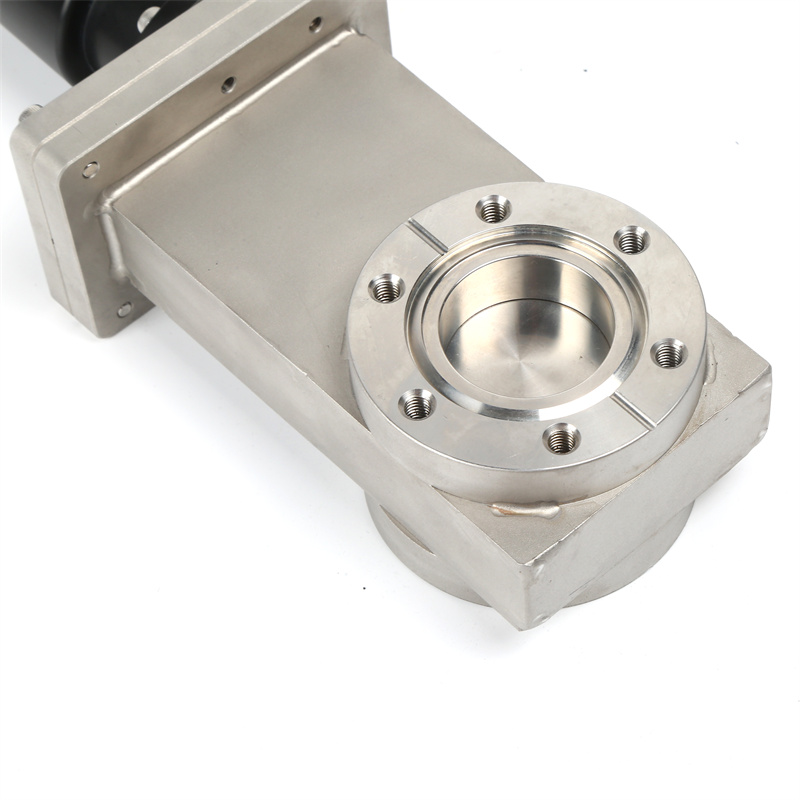

فليانج CF
| الموديل 304 | DN | A/مم | B/مم | C/ملم | D/مم | E/مم | ه/مم | A2/مم | B2/مم | C2/مم | D2/مم | E2/مم | F2/مم | G2/مم | H2/ملم | H2/ملم |
| VXM03W14321F25NN | CF25 | 62 | 78 | 33 | 120 | 278 | 125 | 34 | 54 | 43 | 25 | 6 | M6 | 29.5 | 35 | 10.5 |
| VXM03W14321F35NN | CF35 | 70 | 85 | 35 | 152.5 | 312.5 | 125 | 60 | 70 | 58.7 | 35 | 6 | M6 | 42 | 48.3 | 10 |
| VXM03W14321F50NN | CF50 | 88 | 98 | 41 | 152 | 226.5 | 133.5 | 66 | 86 | 72.4 | 50 | 8 | م8 | 55.6 | 61.6 | 12 |
صمامات بوابية هوائية صغيرة UHV، تعمل مزدوجة
كوف فلنج
| الموديل 304 | DN | A/مم | B/مم | C/ملم | D/مم | E/مم | ه/مم | I/مم | J/مم | A1/مم | B1/ملم | C1/مم | D1/ملم | E1/مم |
| VXM01AD4321K401N | KF40 | 70 | 85 | 35 | 152.5 | 325.5 | 138 | 50 | 63 | 70 | 55 | 41.2 | 40 | 45 |
| VXM01AD4321K501N | KF50 | 88 | 98 | 41 | 152 | 335.5 | 142.5 | 64 | 71 | 70 | 75 | 52.2 | 50 | 56 |
فليانج CF
| الموديل 304 | DN | A/مم | B/مم | C/ملم | D/مم | E/مم | ه/مم | I/مم | J/مم | A2/مم | B2/مم | C2/مم | D2/مم | E2/مم | F2/مم | G2/مم | H2/ملم | H2/ملم |
| VXM03AD4321F351N | CF35 | 70 | 85 | 35 | 152.5 | 325.5 | 138 | 50 | 63 | 60 | 70 | 58.7 | 35 | 6 | M6 | 42 | 48.3 | 10 |
| VXM03AD4321F501N | CF50 | 88 | 98 | 41 | 152 | 335.5 | 142.5 | 64 | 71 | 66 | 86 | 72.4 | 50 | 8 | م8 | 55.6 | 61.6 | 12 |
