KF25 KF50 CF25 CF50 အရည်အသွေးမြင့် လက်တွေ့နှင့် လေအားဖြင့် တုံ့ပြန်မှုရှိသော စတိန်းလက်သံမဏိ SS304 မီနီ UHV ဂိတ်ဗာဗျူမ်ဗာဗ်များ

KF25 KF50 CF25 CF50 အရည်အသွေးမြင့် လက်တွေ့နှင့် လေအားဖြင့် တုံ့ပြန်မှုရှိသော စတိန်းလက်သံမဏိ SS304 မီနီ UHV ဂိတ်ဗာဗျူမ်ဗာဗ်များ

K/F/NW/CF SS304 SS316L ကိုယ်တိုင်အသုံးပြုသော နှင့် လေဖြင့်လည်ပတ်သည့် နှစ်ဘက်လုပ်ဆောင်သော စတိန်းလက်စ်သံမဏဲဖလန်းဗားလ်၊ အလွန်ကွန်းခွာသော UHV ဂိတ်ဗားလ်များ

Brand:

QiiMii

Spu:

VXM03

ဆီလျော်သော
အကြံပြုထားသော ပစ္စည်းများ

VXM စီးရီး mini UHV ဂိတ်ဗာဗ်များကို လက်နှင့်ထိန်းချုပ်ခြင်း၊ လေဖြင့်မောင်းနှင်ခြင်းနှင့် လျှပ်စစ်မောင်းနှင်မှုအမျိုးအစားများအဖြစ် ခွဲခြားနိုင်ပြီး KF25 မှ KF50 နှင့် CF25 မှ CF50 အရွယ်အစားအထိ KF နှင့် CF ဖလောင်ဂျ်များဖြင့် ချိတ်ဆက်နိုင်ပါသည်။
အဆင်ပြေစွာ လည်ပတ်နိုင်ခြင်း၊ အရွယ်အစားသေးငယ်ခြင်း၊ ယုံကြည်စိတ်ချရသော အသုံးပြုမှု၊ ကောင်းမွန်သော ပိတ်ဆို့မှုစွမ်းဆောင်ရည်နှင့် သက်တမ်းရှည်ခံခြင်းတို့ဖြင့် ထင်ရှားပါသည်။ VXM mini စီးရီး UHV ဂိတ်ဗာဗ်များကို ပိုမိုမြင့်မားသော ပိုက်ကွန်ဒက်စ်တန်ဖိုး (conductance value) သို့မဟုတ် အလင်းဖြတ်သန်းမှုအတွက် အခွင့်အလမ်းကောင်းတစ်ခုလိုအပ်သည့်နေရာများတွင် အသုံးပြုပါသည်။ ဗာဗ်၏ အလယ်အလတ်ပစ္စည်းမှာ လေနှင့် မဟုတ်ဆိုးရွားသော ဓာတ်ငွေ့များဖြစ်ပါသည်။

နည်းပညာ အတိုင်းအတာများ

ဝါလ်ဗ် ဘော်ဒီ ပစ္စည်း-		SS304/SS316L
ဆီးလ် ပစ္စည်း-		FKM,NBR ရွေးချယ်နိုင်သည်
အသုံးပြုမှုအကျဉ်းချုပ်:	ဘယ်လိုးဖြင့်-	1X10-6 Pa-1.2x105 Pa
	အောက်ပိုင်းမပါဘဲ-	1X106 Pa-1.2x105 Pa
ပိုက်ဆံဆုံးရှုံးမှုနှုန်း-	ဘယ်လိုးဖြင့်-	1.3x107 Pa L/s
	အောက်ပိုင်းမပါဘဲ-	1.3x106 Pa L/s
ဝန်ဆောင်မှုအထိ အကြိမ်ရေ-	အကြိမ်ရေ-	800,000 ကြိမ်
	ဘယ်လိုးဖြင့်-	1500,000-2000,000ကြိမ်
	အောက်ပိုင်းမပါဘဲ-	1500,000-2000,000ကြိမ်
မီးဖုတ်ပြီး အပူချိန်-		ဖွင့်။ 200°C၊ ပိတ်။ 150°C
တပ်ဆင်မည့်နေရာ-		မည်သည့်ဦးတည်ရပ်
ချုပ်ထားသော လေမှုန့်		0.4-0.8MPa
ဖွင့်/ပိတ် အမြန်နှုန်း-		≤1s
အပူချိန်အကွာအဝေး:	FKM ထိုင်ခုံ ပိတ်ဆို့မှု-	-30°C မှ 150°C (ခန့်မှန်းခြေအားဖြင့်)
	NBR ထိုင်ခုံ ပိတ်ဆို့မှု-	-25°C မှ 80°C (ခန့်မှန်းခြေအားဖြင့်)
လျှပ်စစ်ကော်လိုင်း ဗို့အား-		AC220V၊ 50Hz၊ 6W သို့မဟုတ် တောင်းဆိုချက်အရ
တည်နေရာညွှန်ပြချက်နှင့်အတူ ရရှိနိုင်သည်		လက်ခံရရှိသည့်အချက်အလက်များဖြင့် အရွေးဖြစ်နိုင်ပါသည်

လက်နှင့်ထိန်းချုပ်သော Mini UHV ဂိတ်ဗာဗ်များ

Kf flange

304 အမျိုးအစားအတွက်ပုံစံ	DN	A/မီလီမီတာ	B/မီလီမီတာ	C/မီလီမီတာ	D/mm	E/မီမီ	H/မီလီမီတာ	A1/မီလီမီတာ	B1/မီလီမီတာ	C1/မီလီမီတာ	D1/မီလီမီတာ	E1/မီလီမီတာ
VXM01W14321K25NN	KF25	62	78	33	120	278	125	66	40	26.2	25	28
VXM01W14321K40NN	KF40	70	85	35	152.5	312.5	125	70	55	41.2	40	45
VXM01W14321K50NN	KF50	88	98	41	152	226.5	133.5	70	75	52.2	50	56

CF ဖလိန်ဂျ်

304 အမျိုးအစားအတွက်ပုံစံ	DN	A/မီလီမီတာ	B/မီလီမီတာ	C/မီလီမီတာ	D/mm	E/မီမီ	H/မီလီမီတာ	A2/mm	B2/mm	C2/mm	D2/mm	E2/mm	F2/mm	G2/mm	H2/မီလီမီတာ	H2/မီလီမီတာ
VXM03W14321F25NN	CF25	62	78	33	120	278	125	34	54	43	25	6	M6	29.5	35	10.5
VXM03W14321F35NN	CF35	70	85	35	152.5	312.5	125	60	70	58.7	35	6	M6	42	48.3	10
VXM03W14321F50NN	CF50	88	98	41	152	226.5	133.5	66	86	72.4	50	8	M8	55.6	61.6	12

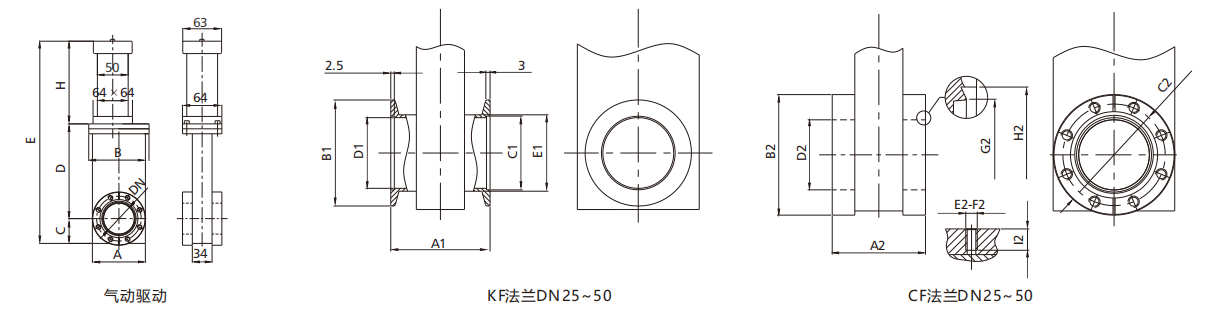

Pneumatic Mini UHV Gate Valves, Double Actuating

Kf flange

304 အမျိုးအစားအတွက်ပုံစံ	DN	A/မီလီမီတာ	B/မီလီမီတာ	C/မီလီမီတာ	D/mm	E/မီမီ	H/မီလီမီတာ	I/mm	J/မီလီမီတာ	A1/မီလီမီတာ	B1/မီလီမီတာ	C1/မီလီမီတာ	D1/မီလီမီတာ	E1/မီလီမီတာ
VXM01AD4321K401N	KF40	70	85	35	152.5	325.5	138	50	63	70	55	41.2	40	45
VXM01AD4321K501N	KF50	88	98	41	152	335.5	142.5	64	71	70	75	52.2	50	56

CF ဖလိန်ဂျ်

304 အမျိုးအစားအတွက်ပုံစံ	DN	A/မီလီမီတာ	B/မီလီမီတာ	C/မီလီမီတာ	D/mm	E/မီမီ	H/မီလီမီတာ	I/mm	J/မီလီမီတာ	A2/mm	B2/mm	C2/mm	D2/mm	E2/mm	F2/mm	G2/mm	H2/မီလီမီတာ	H2/မီလီမီတာ
VXM03AD4321F351N	CF35	70	85	35	152.5	325.5	138	50	63	60	70	58.7	35	6	M6	42	48.3	10
VXM03AD4321F501N	CF50	88	98	41	152	335.5	142.5	64	71	66	86	72.4	50	8	M8	55.6	61.6	12
