مشبك زنبركي من الفولاذ المقاوم للصدأ KF SS304+ABS مع صمولة بلاستيكية، تجهيزات فراغية NW25/NW40، مشبك زنبركي عالي الجودة من الفولاذ المقاوم للصدأ من KF16 إلى KF50
مشبك زنبركي KF مع صمولة بلاستيكية من الفولاذ المقاوم للصدأ 304+ABS، مشبك سريع عملي للفراغ KF/NW، مشبك تركيب فراغي من الفولاذ المقاوم للصدأ
Brand:
QiiMii
Spu:
FCC84
- نظرة عامة
- المنتجات الموصى بها
التطبيقات
شفات KF مصممة بدون جنس ومصنوعة من الفولاذ المقاوم للصدأ 304، ويمكن استخدامها في مجموعة واسعة من التطبيقات بما في ذلك:
* أنابيب التفريغ الأولي والخط الأمامي
* الأنظمة الصغيرة للأنابيب
* الأنظمة التي تحتاج إلى تنظيف أو تعديل متكرر
* مختبرات البحث والتدريس
المادة والحجم
*الشفات، الألواح العازلة، الوصلات: الفولاذ المقاوم للصدأ 304، 316L أو الألومنيوم
*المشابك: ألومنيوم أو فولاذ مقاوم للصدأ 304
*الحلقة O: فيتون/NBR/EPDM
*الحجم: KF10-KF50 (انظر الشكل 1)
نطاق الشغف
ختم المطاط المرن: >= 1 × 10 -8تورو
مدى درجة الحرارة
فيتون: -50°م إلى 200°م
NBR: -20°م إلى 80°م
التثبيت
تُركَّب مكونات ISO-KF عن طريق إدخال حلقة توسيط بين وجهي المشفة، ثم تثبيت التجميع بواسطة مشفة ذات قابض محيط (انظر الشكل 2)

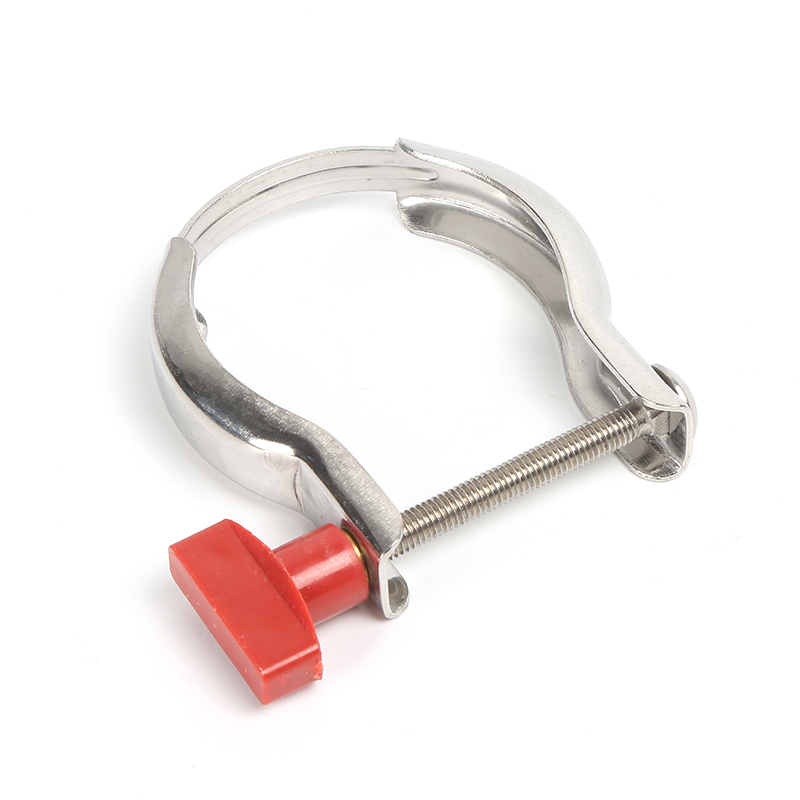

كلاسيب زنبركية KF
*المادة: SS304+ABS

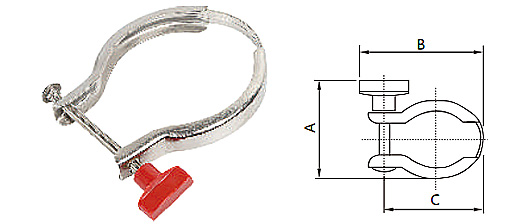

| الموديل 304 | الحجم | A/مم | B/مم | C/ملم | N.W/g |
|---|---|---|---|---|---|
| FCC841K164N1S1 | KF10-KF16 | 52 | 54 | 42 | 28 |
| FCC841K254N1S1 | KF25 | 54 | 62 | 51 | 30.5 |
| FCC841K404N1S1 | KF40 | 72 | 74 | 63 | 38.5 |

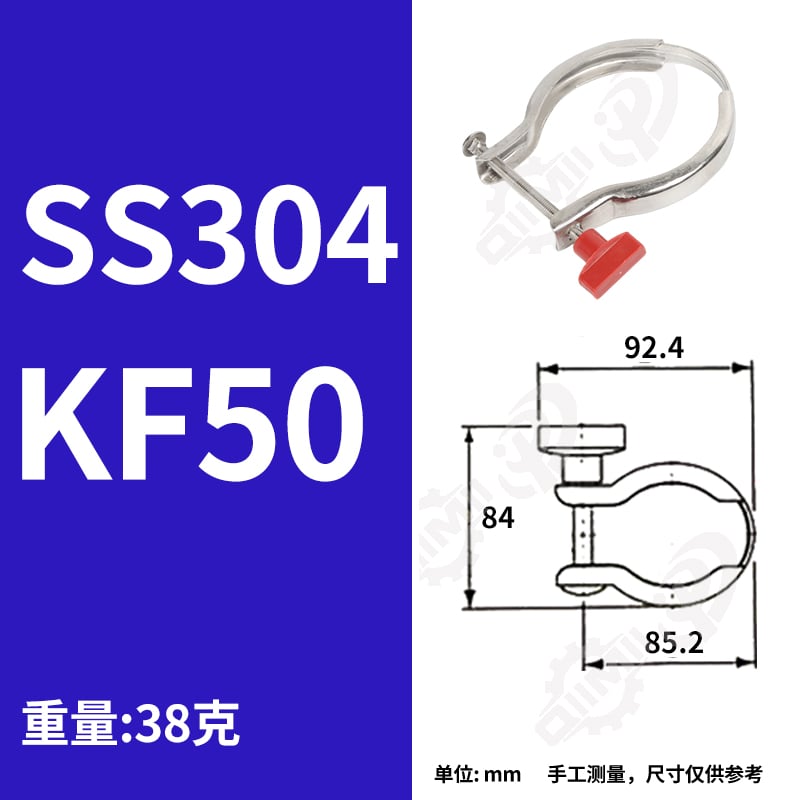

| FCC841K504N1S1 | KF50 | 87 | 97 | 82 | 51.5 |
