ISO ခရိုမီယမ် ဇင့်ကွေးပေါ်လွှာဖြင့်ပြုလုပ်ထားသော တွဲခြေထောက်ကလမ်းပိတ် M10 အရည်အသွေးမြင့် ဗက်ချ်ကွီးပေါင်းဆက်မှု ဇင့်ကွေးပေါ်လွှာဖြင့်ပြုလုပ်ထားသော ကလမ်းပိတ်များ ဆီမီဗာကွန်ဒပ်က်တာအတွက်
ISO Chrome Zinc Plated Double Claw Clamp M10 Vacuum Fitting Zinc Plated Clamp for Semiconductor
- ဆီလျော်သော
- အကြံပြုထားသော ပစ္စည်းများ
ISO ဖလေ့န်ဂျ် တပ်ဆင်မှု ညွှန်ကြားချက်များ
KF ဖလန်ဂျ်များထက် ISO ဖလန်ဂျ်များသည် ပို၍ကြီးပြီး KF ဖလန်ဂျ်များနှင့်ဆင်တူသည်။ ၎င်းတို့သည် ဗဟိုချက်ပတ်လည်တွင် ပိတ်ဆို့ရန်အတွက် စင်တာရင်းကို အသုံးပြုသည်။ ISO ဖလန်ဂျ်များကို မကြာခဏသန့်ရှင်းရန် သို့မဟုတ် ဖြုတ်ရန်လိုအပ်သောစနစ်များတွင် အသုံးများသည်။
ပလိန့်များကို ချိတ်ဆက်ရန် နည်းလမ်းနှစ်သွယ်ရှိပါသည် - ၁. ဘိုလ်(ISO-F၊ ပုံ C ကိုကြည့်ပါ) သို့မဟုတ် ၂. ကလော်ကလမ်းများ (ISO-K၊ ပုံ A ကိုကြည့်ပါ)။ ဤပလိန့်နှစ်ခုသည် အလွန်ကွဲပြားသော်လည်း ကလော်ကလမ်းတစ်ခုတည်းဖြင့် ချိတ်ဆက်နိုင်ပါသည် (ပုံ B ကိုကြည့်ပါ)။
A.ISO-K ဖလေန့်ခ်ကို ဒွိတံဆိပ်ပါ ကလောင်းနှင့် B.ISO-K ဖလေန့်ခ်ကို တစ်ချောင်းတည်းသော ကလောင်းပါ
A.ISO-K ဖလေန့်ခ်ရှိ B.ISO-K ဖလေန့်ခ်နှင့် လှည့်မရသော လှည့်၍ရသော ဘိုလ်တာပတ်လည်
အသုံးပြုမှုများ
ISO ပလိန့်များသည် 304 stainless မှပြုလုပ်ထားပြီး အမျိုးမျိုးသော အသုံးချမှုများတွင် အသုံးပြုနိုင်ပါသည်။
- ISO-KF တပ်ဆင်မှုများကို အောက်ဖော်ပြပါအတိုင်း အသုံးချမှုအမျိုးမျိုးတွင် အသုံးပြုနိုင်ပါသည်-
- အဆင့်မြှင့်တင်ခြင်းနှင့် ရှေ့ဘက်ပိုက်စနစ်များ
- စနစ်ငယ်များ
- မကြာခဏ သန့်ရှင်းရေး သို့မဟုတ် ပြင်ဆင်မှုလိုအပ်သော စနစ်များ
- သုတေသနနှင့် သင်ကြားရေး ဓာတ်ခွဲခန်းများ
- ISO-KF အစိတ်အပိုင်းများကို အဓိကအားဖြင့် ဖိအားအောက်ခြေတွင် အသုံးပြုရန် ဒီဇိုင်းထုတ်ထားပါသည်။ အကြောင်းမှာ အယ်လက်စ်တိုမာဆီးများကို အသုံးပြုမှုများလို့ကြောင့်ဖြစ်ပါသည်။
ဖော်ပြချက်
ISO-KF စနစ်သည် ပိုက်ထဲသွင်းမှုစနစ်တစ်ခုကို ဖန်တီးရာတွင် မော်ဒျူလာ၊ တည်ဆောက်မှုဘလောက်နည်းလမ်းအဖြစ် အသုံးပြုပါသည်။ ISO အစိတ်အပိုင်းများကို အသုံးပြုခြင်းတွင် အကျိုးကျေးဇူးများစွာရှိပါသည်။ အစိတ်အပိုင်း၏ အရွယ်အစားများကို စံထားသောကြောင့် လက်တို၊ လက်သီး၊ လက်ဆုံ သို့မဟုတ် တစ်ခုချင်းစီအတွက် ဗာဗ်များကို လဲလှယ်အသုံးပြုနိုင်ပါသည်။ ဖလေး(Flanges) များသည် ''မကွဲ'' ဖြစ်ပြီး ပိတ်ဆို့မှုမှာ အတူတူဖြစ်သောကြောင့် အစိတ်အပိုင်းများကို လှည့်ပတ်အသုံးပြုနိုင်ပါသည်။ ISO အစိတ်အပိုင်းများကို အသုံးပြုခြင်းဖြင့် စနစ်တပ်ဆင်မှုမှာ မြန်ဆန်ပြီး ကုန်ကျစရိတ်သက်သာပါသည်။ 10, 16, 25, 40 နှင့် 50 အရွယ်အစားရှိ ဖလေးအတွက် ISO အရွယ်အစားများကို ပုံ (1) တွင် ကြည့်ပါ။ ဤအမည်ခံအချင်းများရှိ ISO-KF ဖလေးများအတွက် ဤအရွယ်အစားများကို ဤကက်တာလောဂ်တစ်ခုလုံးတွင် အသုံးပြုပါသည်။
ပစ္စည်းနှင့် အရွယ်အစား
- Flanges, Blanks, Fittings: Stainless Steel 304, 316L သို့မဟုတ် Aluminum
- Clamps: Aluminum သို့မဟုတ် Stainless Steel 304
- O-Ring: FKM/NBR/EPDM
- အရွယ်အစား: KF10-KF50 (ပုံ ၁ ကိုကြည့်ပါ)
ဗက်ချူမ် အကွာအဝေး
အယ်လက်စ်တိုမာဆီလ် ပိတ်ဆို့ခြင်း: >= 1 x 10-8 Torr
အပူချိန်အပိုင်းအခြား
FKM: -50°C မှ 200°C

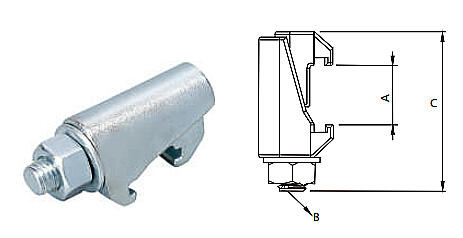

ISO တွန်းချကာကလန့်ပ်
*ပစ္စည်း - သတ္တုဓာတ်ပေါင်း ဇင့်
| မုတ်နံပါတ် | အရွယ်အစား | ဖလံချိန်အရွယ်အစားအတွက် | A/မီလီမီတာ | ဘီ | C/မီလီမီတာ | N.W/ဂရမ် | PCS/CTN |
|---|---|---|---|---|---|---|---|
| FCG83M107 | M10 | ISO160-ISO250 | 17-27 | M10 | 59.5 | 144 | 250 |
