وصلة كوع فراغية KF بزاوية 90 درجة NW25/NW40 من الفولاذ المقاوم للصدأ، كوعات KF16/KF25/KF40/KF50 من الفولاذ SS304 وSS316L بزاوية 90 درجة
مرفقات كوع فراغ 90° KF10-KF50 من الفولاذ المقاوم للصدأ SS304/SS316L، كوع 90 درجة من الفولاذ المقاوم للصدأ بشفة NW25/NW40 لقطاع أشباه الموصلات
Brand:
QiiMii
Spu:
FEK01
- نظرة عامة
- المنتجات الموصى بها
التطبيقات
شفات KF مصممة بدون جنس ومصنوعة من الفولاذ المقاوم للصدأ 304، ويمكن استخدامها في مجموعة واسعة من التطبيقات بما في ذلك:
* أنابيب التفريغ الأولي والخط الأمامي
* الأنظمة الصغيرة للأنابيب
* الأنظمة التي تحتاج إلى تنظيف أو تعديل متكرر
* مختبرات البحث والتدريس
المادة والحجم
*الشفات، الألواح العازلة، الوصلات: الفولاذ المقاوم للصدأ 304، 316L أو الألومنيوم
*المشابك: ألومنيوم أو فولاذ مقاوم للصدأ 304
*الحلقة O: فيتون/NBR/EPDM
*الحجم: KF10-KF50 (انظر الشكل 1)
نطاق الشغف
ختم المطاط المرن: >= 1 × 10 -8تورو
مدى درجة الحرارة
فيتون: -50°م إلى 200°م
NBR: -20°م إلى 80°م
التثبيت
تُركَّب مكونات ISO-KF عن طريق إدخال حلقة توسيط بين وجهي المشفة، ثم تثبيت التجميع بواسطة مشفة ذات قابض محيط (انظر الشكل 2)

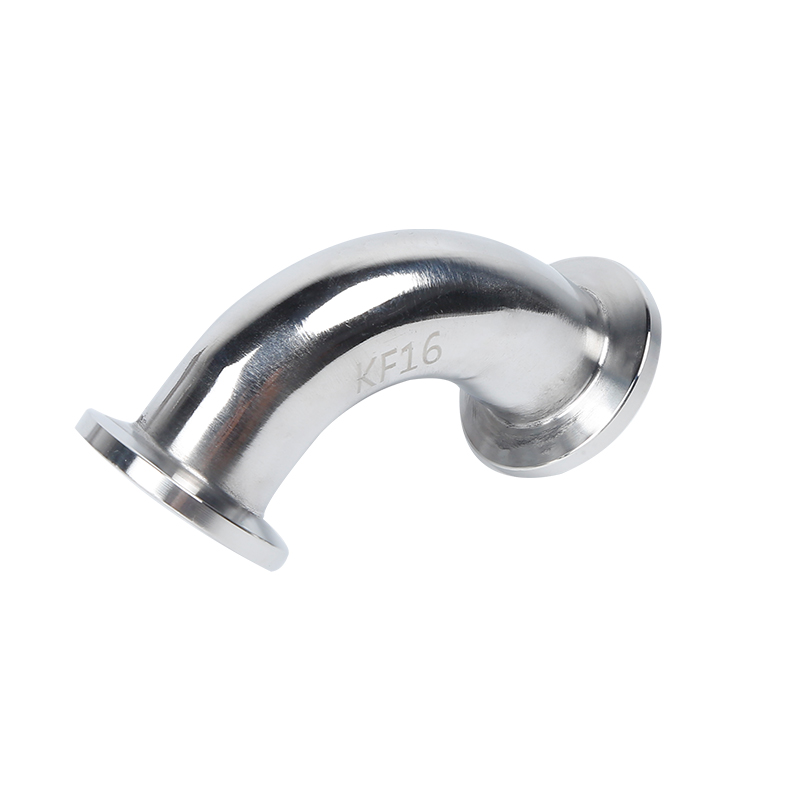

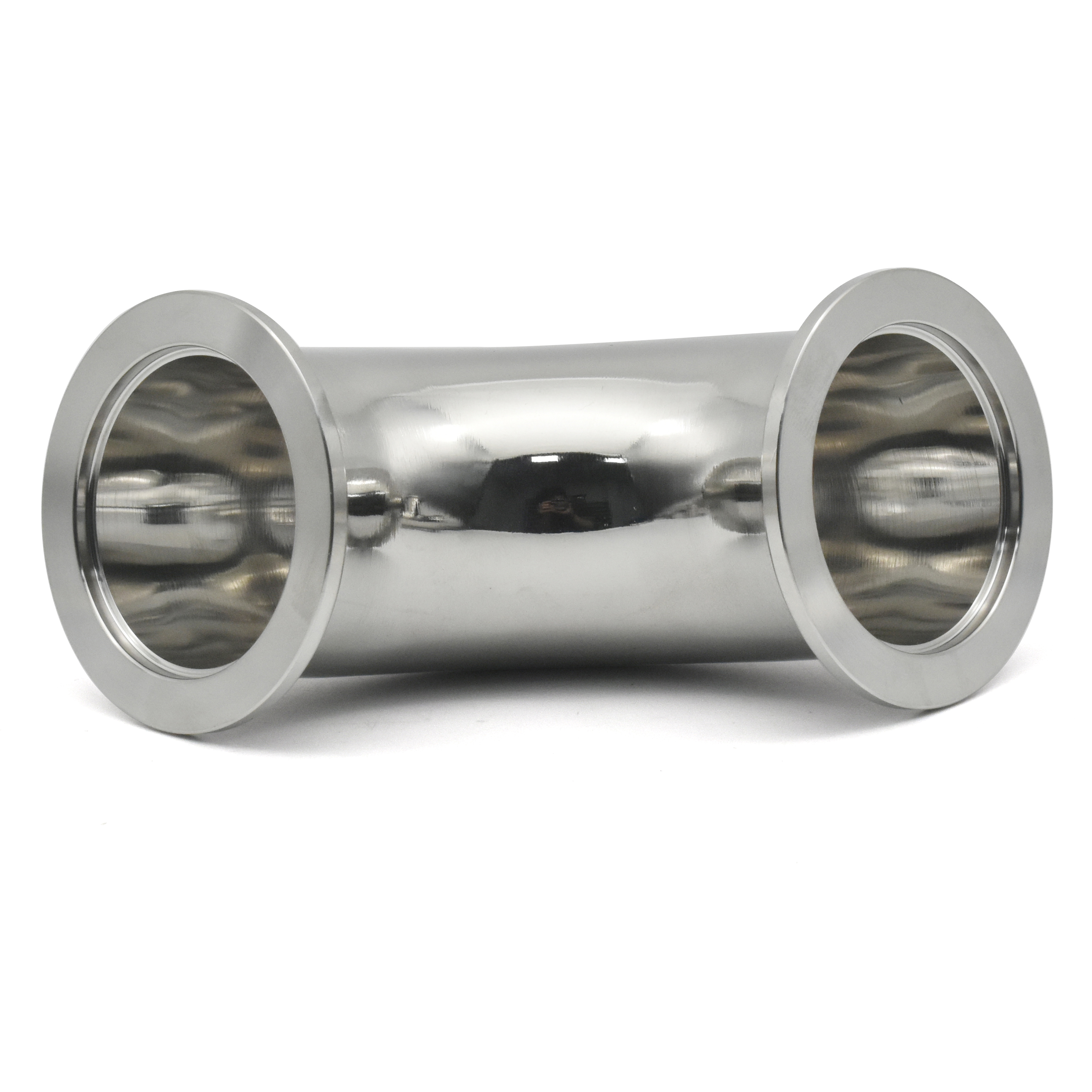

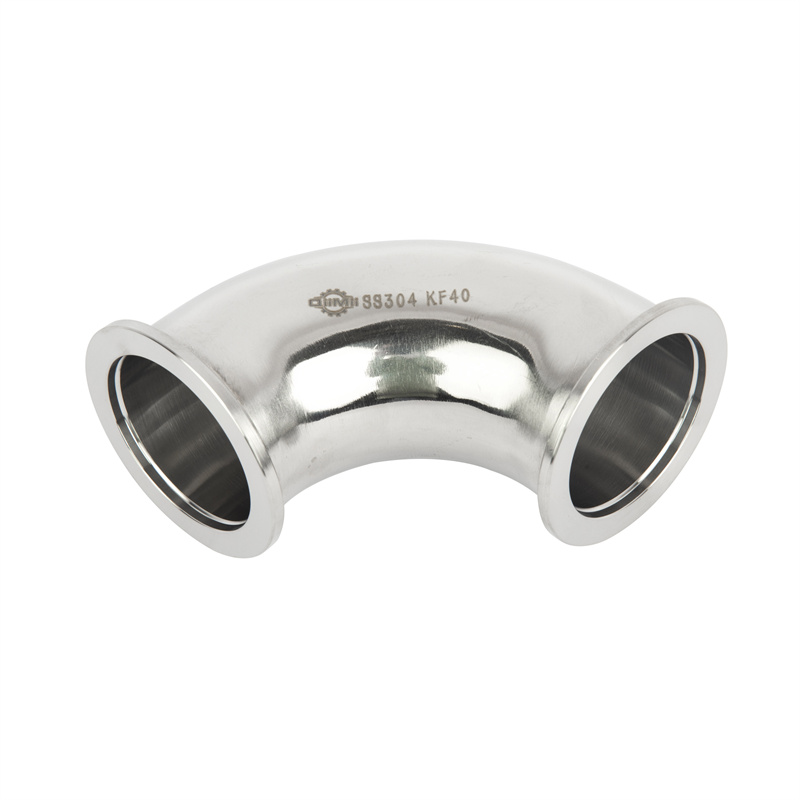

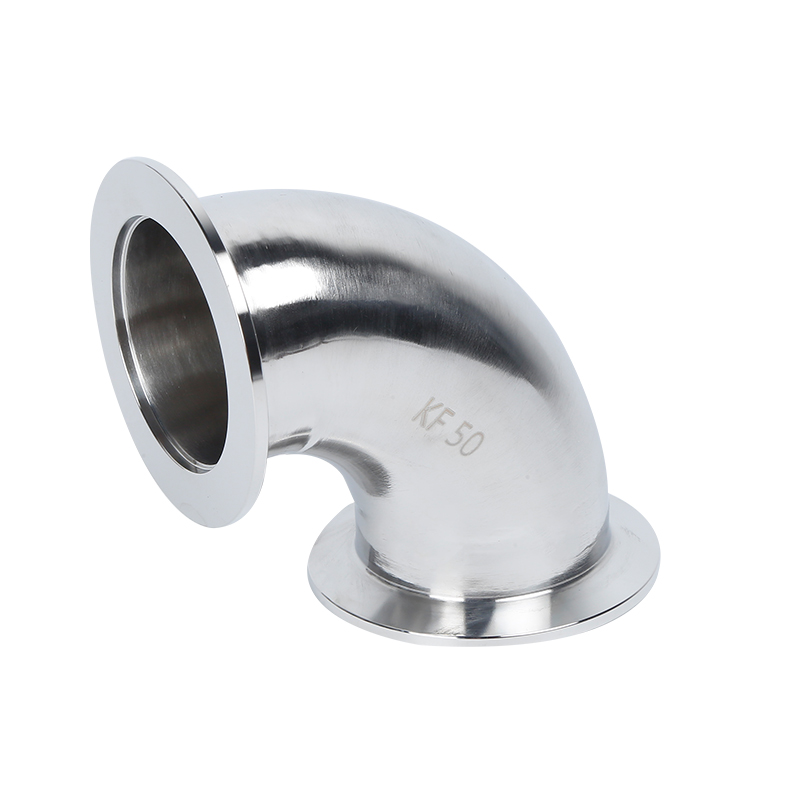

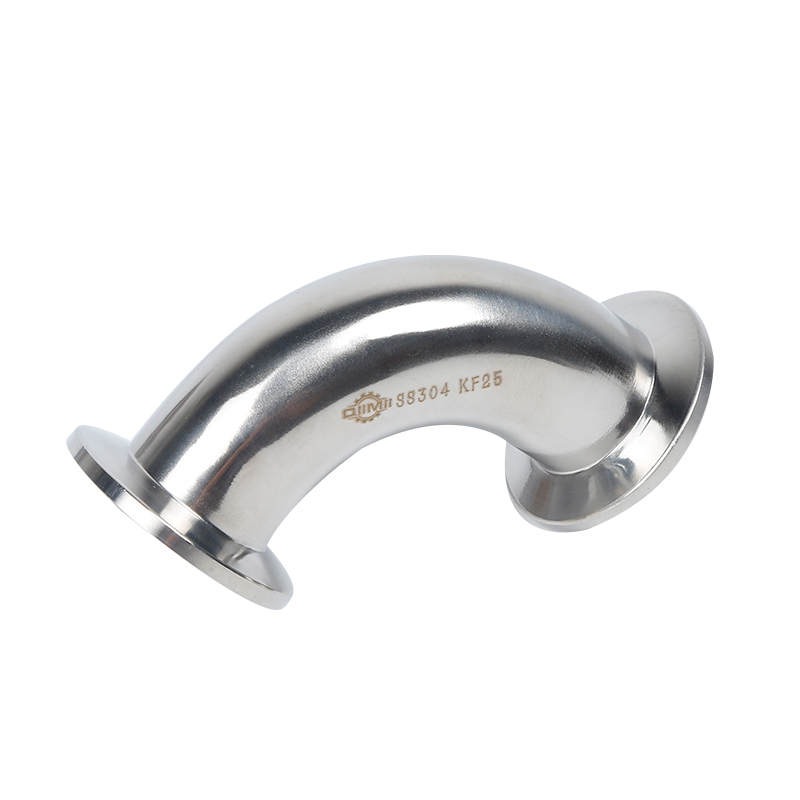

KF مرفق 90°
*المادة: SS304/SS316L

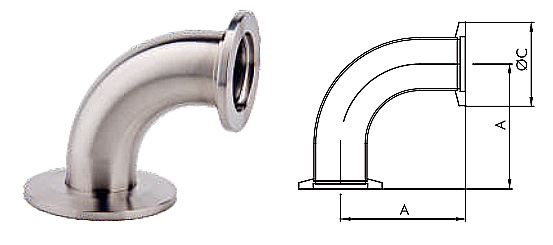

| الموديل 304 | الحجم | A/مم | C/ملم | N.W/g |
|---|---|---|---|---|
| FEK011K104 | KF10 | 30 | 30 | |
| FEK011K164 | KF16 | 40 | 30 | 69 |

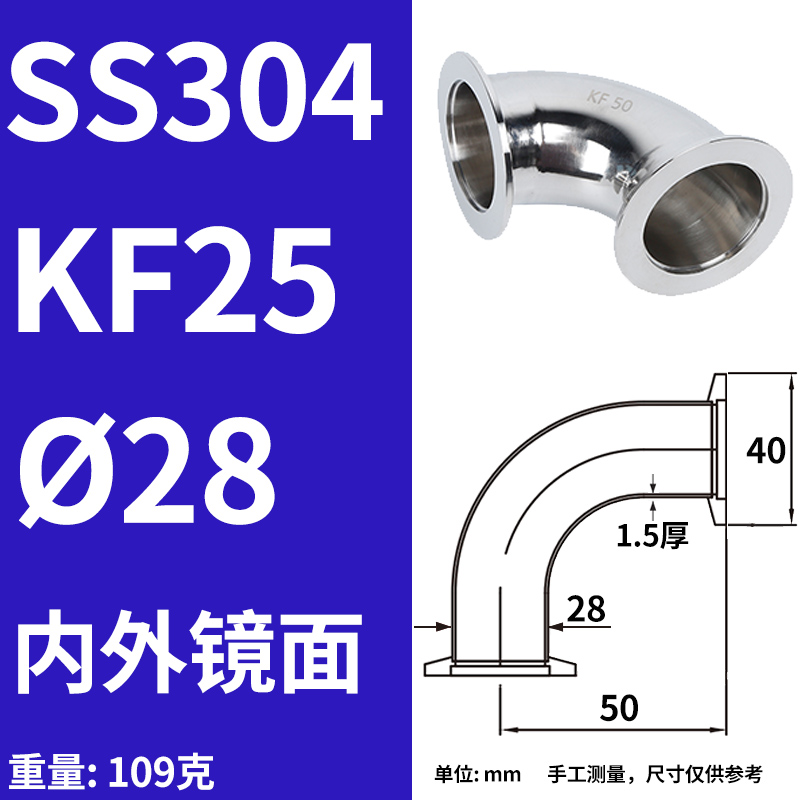

| FEK011K254 | KF25 | 50 | 40 | 104.5 |

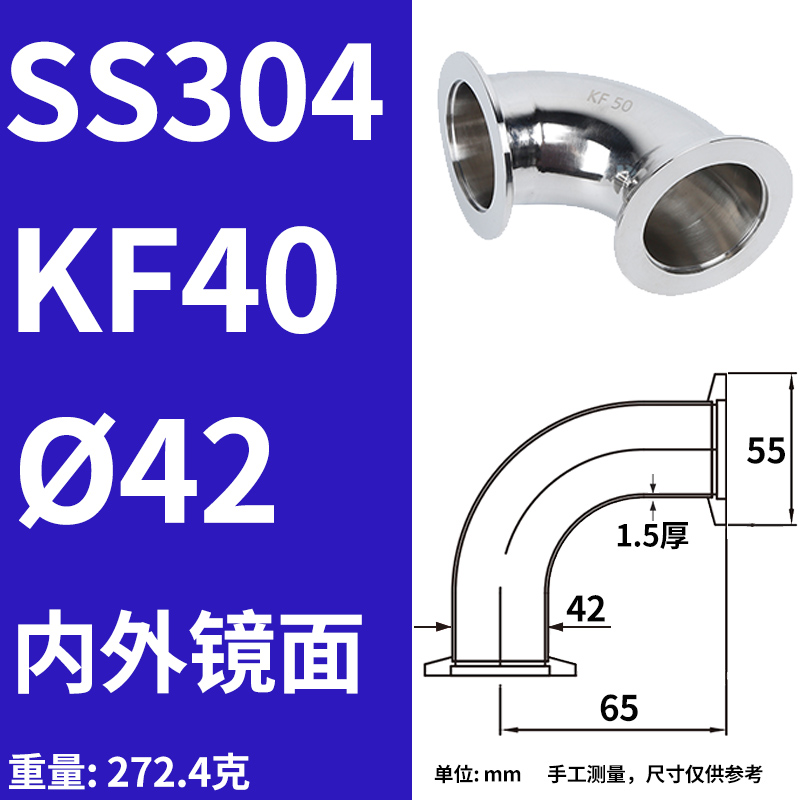

| FEK011K404 | KF40 | 65 | 55 | 263.3 |
| FEK011K504 | KF50 | 70 | 75 | 429 |
