Qabliet Ultra VCR & QCR Għoli Vakwum Twissija Twila u Qasira Inqas Steel QCR-Metal Face Fitting 1/8"-1" Bright Anneal/Electro Polishing
Għada ta' QCR b'alta saħħa ta' SS316L bi ġunta tal-kalzju għall-għada tal-fulgħu ta' flangi b'alta saħħa
- Ġenerali
- Prodotti Rrakkomandati
Il-fittings tal-qasma tal-wiċċ tal-metall QiiMii (QCR) jistgħu jintużaw bħala komponenti ta' purità għolja fis-sistemi ta' vaku ta' pressjoni għolja jew pressjoni għolja. Meta tikkil il-mutter tal-ispiża u tal-irtir, il-gasket ikkompress jagħmlu żewġ flanġi ċirkulari b'molt poliment. L-inspezzjoni viżiva u t-test tal-leak jitwettqu permezz ta' żewġ pwortijiet f'pożizzjonijiet opposti mal-mutter internament filettat.
Finishing tal-Ispajjar
Finishing tal-Ispajjar |
Ruġġettà Superfijali |
BA |
0.4-1.0μm |
EP |
0.13-0.25μm |
Klassifikazzjoni tat-Temperatura
Materjal |
°F |
°c |
SS316L |
1000 |
538 |
Klassifikazzjonijiet tal-Pressjoni
Diametru estern tat-Tuba |
Ħxuna tal-ħajt |
Ratting ta' Pressjoni |
|
PSI |
Bar |
||
1/8" |
0.028"(0.71mm) |
8550 |
590 |
1/4" |
0.035"(0.89mm) |
5200 |
359 |
3/8" |
0.035"(0.89mm) |
3350 |
231 |
1/2" |
0.049"(1.24mm) |
3750 |
259 |
3/4" |
0.065"(1.65mm) |
2400 |
165 |
1" |
0.065"(1.65mm) |
2400 |
165 |
Il-plating
Il-mutterijiet femminili huma mplati dwarbja sabiħ li jiflaħ l-assenbliġġ, il-konsistenza tal-assenbliġġ, il-prevenzjoni tal-galling u r-riduzzjoni tal-torque meħtieġ biex isir l-assenbliġġ.
Instruzzjonijiet għall-Assemblaġġ
Pass 1
Daħħal il-gasket fil-mutur femminil u żgura li l-gasket ikun ġie wżżaf fl-imża' korretta. Żgura wkoll li m'hemm ebda ħsara fis-seal meta tiddaħħalha.
Pass 2
Dawwar il-mutur femminil sakemm jilqa' l-kuntatt mal-mutur maskili. U żgura li s-seal u l-gasket ikunu wżżew fl-imża' korretta.
Pass 3
It-tikkjar finali għandu jintemm bl-użu ta' tools għall-assenbliġġ bħala spanners żewġ. Ikkis il-mutur femminil bi 1/8-1/6 rotazzjoni bis-spanner ieħor u żgura li l-komponenti skrewing ħlief il-mutur femminil ma jikkawżawx ħsara fis-seal biex inqas-saħħa tas-seal.
Pass 4
Żgura li s-seal u l-gasket ikunu wżżew fl-imża' korretta.
Ejempju
QCR twil kbir 1/2" xtube O.D. Daqs 1/4", tul tal-weld tube =19.1mm, SS316L u Electro Polishing

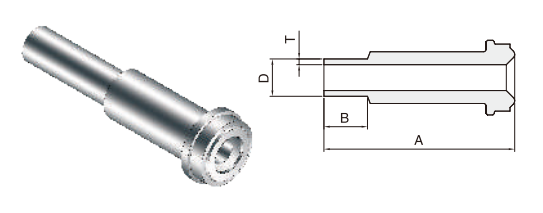

Gland Itwal
*Materjal: SS316L
Model |
Daćma QCR |
Dimanzi tal-tubu |
A/mm |
B/mm |
T/mm |
N.W./g |
|
Inċ |
Inċ |
mm |
|||||
FDL012B19 |
1/8 |
1/8 |
3.18 |
36.1 | 19.1 | 0.71 | |
FDL014B6 |
1/4 |
1/4 | 6.35 | 30.5 | 6.4 | 0.89 | |
FDL014B10 |
1/4 |
1/4 |
6.35 |
33.5 | 9.6 | 0.89 | |
| FDL014B19 | 1/4 |
1/4 |
6.35 |
43.2 | 19.1 | 0.89 | |
| FDL0184B19 | 1/2 |
1/4 |
6.35 |
45.7 | 19.1 | 0.89 | |
FDL0186B6 |
1/2 |
3/8 |
9.53 | 32.8 | 6.4 | 0.89 | |
FDL0186B19 |
1/2 |
3/8 |
9.53 |
45.5 | 19.1 | 0.89 | |
FDL0186B6 |
1/2 |
1/2 | 12.70 |
32.8 | 6.4 | 1.24 | |
FDL018B10 |
1/2 |
1/2 |
12.70 |
35.8 | 9.6 | 1.24 | |
FDL018B19 |
1/2 |
1/2 |
12.70 |
45.5 | 19.1 | 1.24 | |
FDL0112B19 |
3/4 |
3/4 |
19.05 |
51.6 | 19.1 | 1.24 | |
FDL0116B19 |
1 |
1 |
25.4 |
58.9 | 19.1 | 1.65 | |
