KF/NW/ISO vakuumski centrirni O-prsten FKM/NBR standardna gumena brtvila zaptivka zamjenski O-prsten priključak za poluvodiče
O-prsten FKM NBR EPDM, brtveni prsten za vakuumsku brtvu, visokokvalitetni KF10-KF50 NW10-NW50
- Pregled
- Preporučeni proizvodi
Primjene
KF flanice su bez spola, izrađene od nerđajućeg čelika 304, mogu se koristiti u širokom rasponu primjena uključujući:
* Cjevovode za grubo ispuštanje i predkompresiju
* Male cjevovodne sustave
* Sustave koji zahtijevaju često čišćenje ili izmjenu
* Istraživačke i nastavne laboratorije
Materijal i veličina
*Flanice, zatvarači, priključci: Nerđajući čelik 304, 316L ili aluminij
*Steznici: Aluminij ili nerđajući čelik 304
*O-prsten: Viton/NBR/EPDM
*Veličina: KF10-KF50 (pogledajte sliku 1)
Opseg vakuma
Elastomerno brtvljenje: >= 1 x 10 -8Torr
Temperaturni raspon
Viton: -50°C do 200°C
NBR: -20°C do 80°C
Instalacija
ISO-KF komponente se montiraju tako da se umetne centrirajući prsten između dviju ploča flensa, a zatim se sklop pričvrsti flenskom stezaljkom (pogledajte sliku 2)

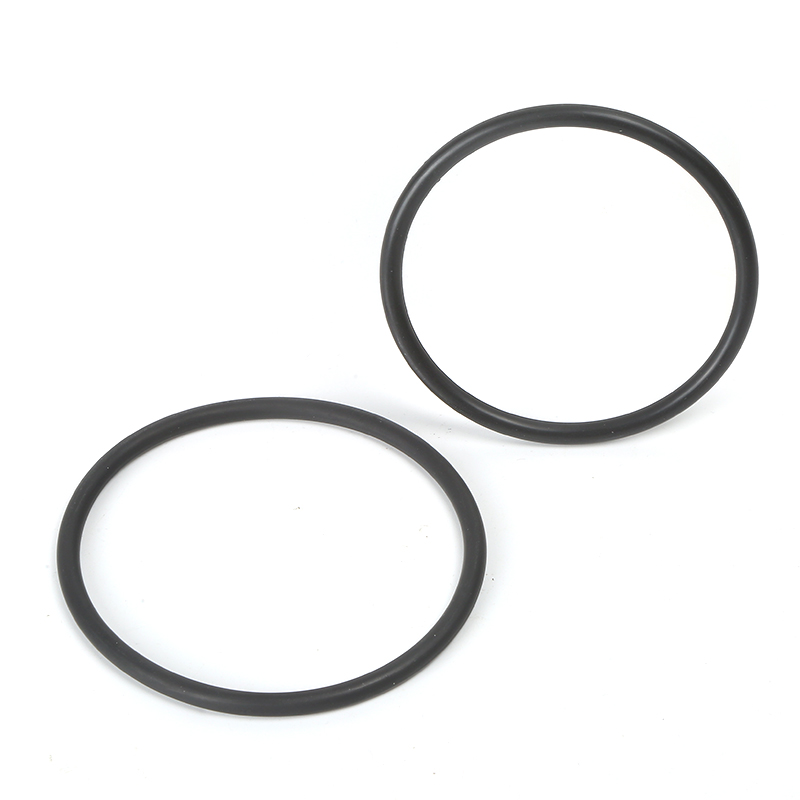

O-prsten
*Materijal: FKM/NBR/EPDM

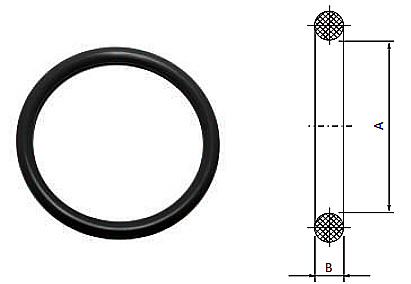

| Model za Viton | Veličina | A/mm | B/mm | N.W/g |
|---|---|---|---|---|
| SFR0131K103 | KF10 | 13.64 | 5.3 | |

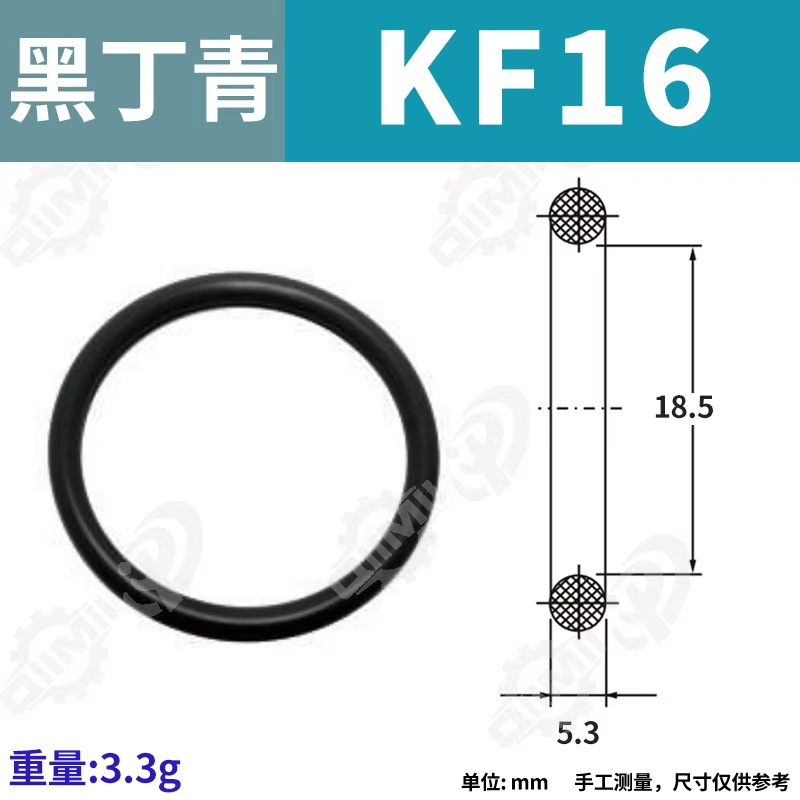

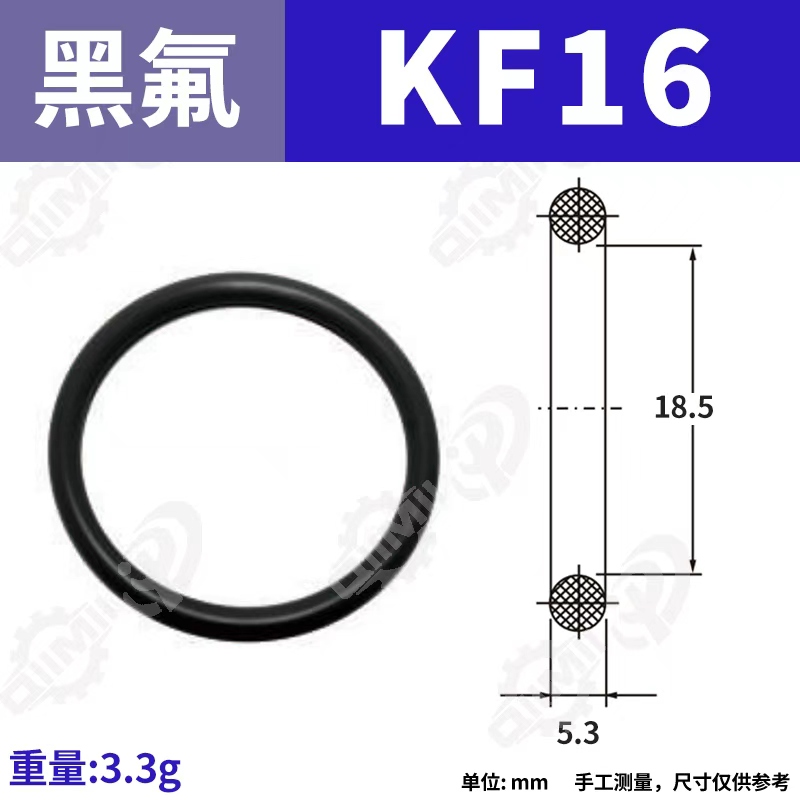

| SFR0131K163 | KF16 | 18.5 | 5.3 | 3.3 |

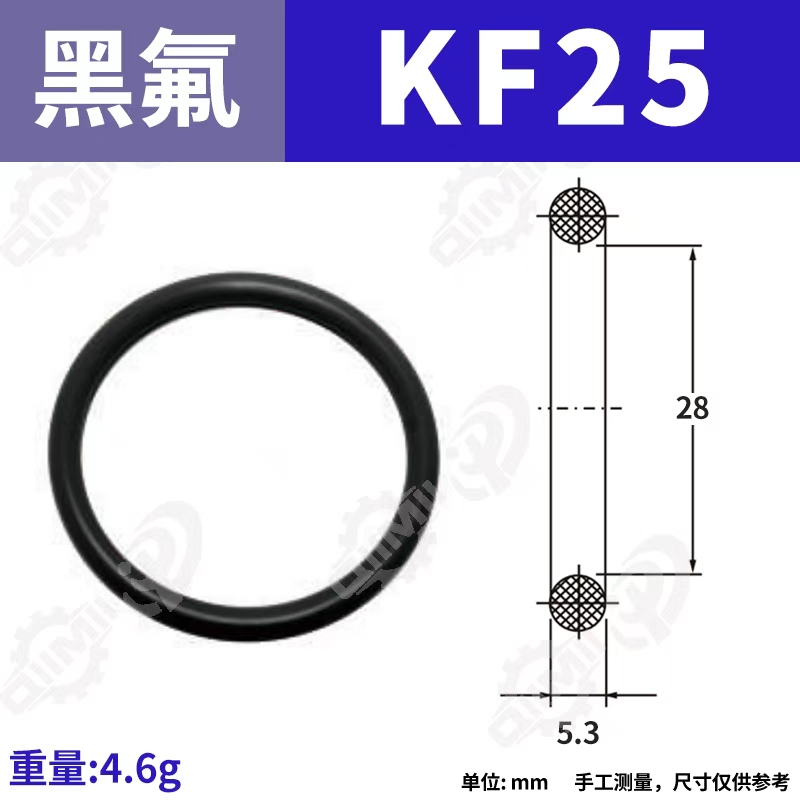

| SFR0131K253 | KF25 | 28 | 5.3 | 4.6 |
| SFR0131K403 | KF40 | 41.2 | 5.3 | 6.8 |

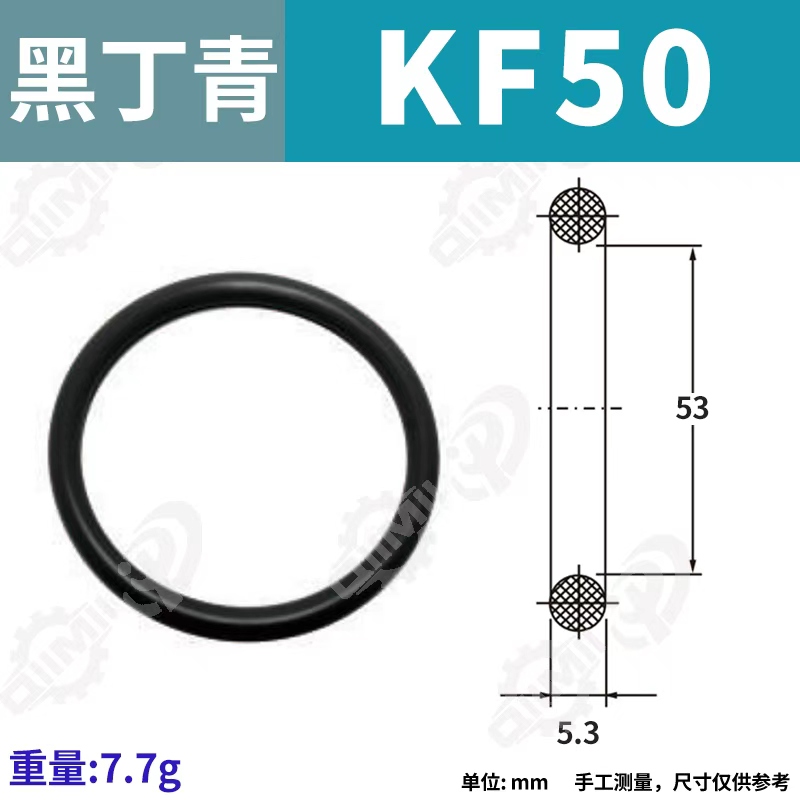

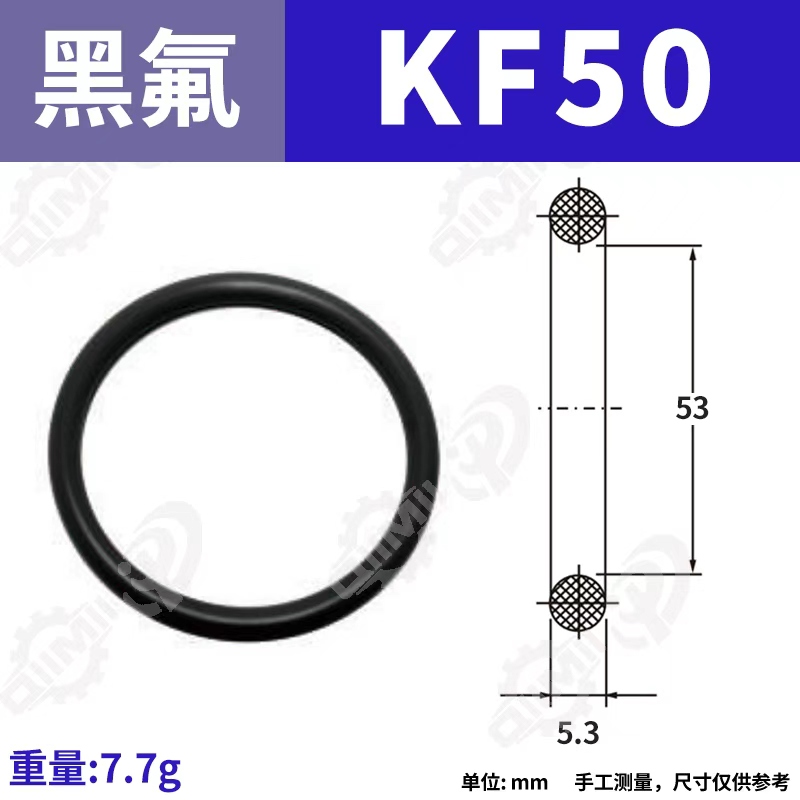

| SFR0131K503 | KF50 | 53 | 5.3 | 7.7 |
