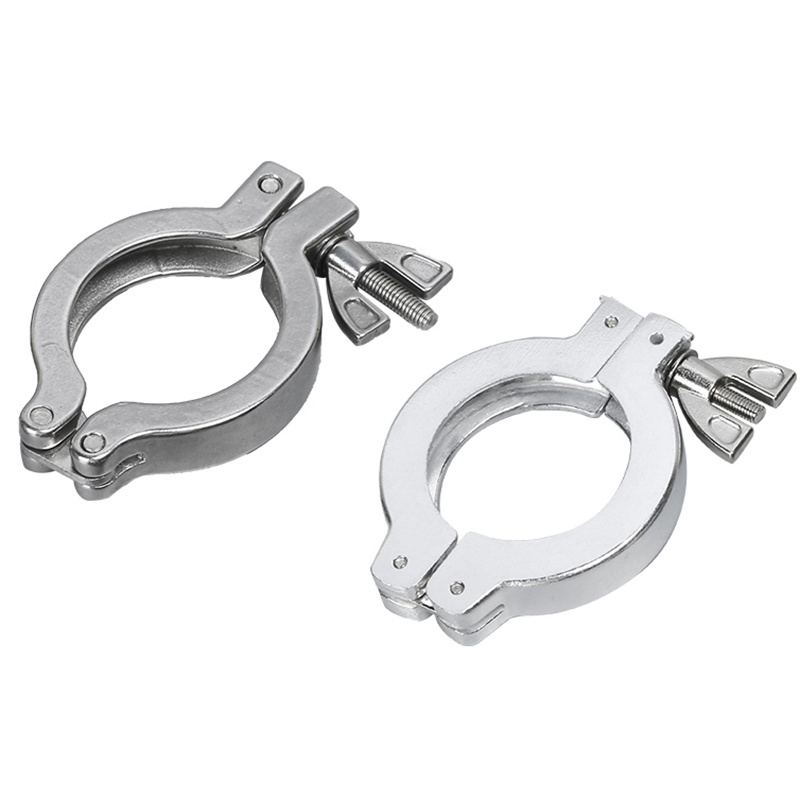

KF dvostruki stezni vijak za aluminijsku SS304 maticu s krilcima, vakuumski priključci KF16-KF50/NW16/NW50, armatura od nerđajućeg čelika
SS304 vakuumska dvostruka klinasta stezna matica, od nerđajućeg čelika, KF/NW priključak, aluminijska KF dvostruka klinasta matica za poluvodiče
- Pregled
- Preporučeni proizvodi
Primjene
KF flanice su bez spola, izrađene od nerđajućeg čelika 304, mogu se koristiti u širokom rasponu primjena uključujući:
* Cjevovode za grubo ispuštanje i predkompresiju
* Male cjevovodne sustave
* Sustave koji zahtijevaju često čišćenje ili izmjenu
* Istraživačke i nastavne laboratorije
Materijal i veličina
*Flanice, zatvarači, priključci: Nerđajući čelik 304, 316L ili aluminij
*Steznici: Aluminij ili nerđajući čelik 304
*O-prsten: Viton/NBR/EPDM
*Veličina: KF10-KF50 (pogledajte sliku 1)
Opseg vakuma
Elastomerno brtvljenje: >= 1 x 10 -8Torr
Temperaturni raspon
Viton: -50°C do 200°C
NBR: -20°C do 80°C
Instalacija
ISO-KF komponente se montiraju tako da se umetne centrirajući prsten između dviju ploča flensa, a zatim se sklop pričvrsti flenskom stezaljkom (pogledajte sliku 2)

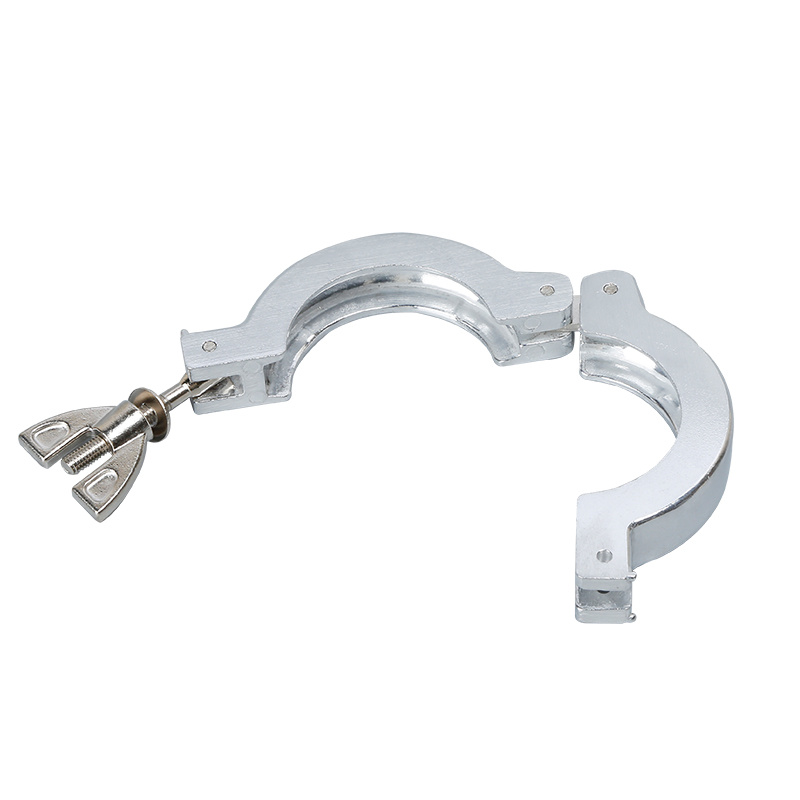

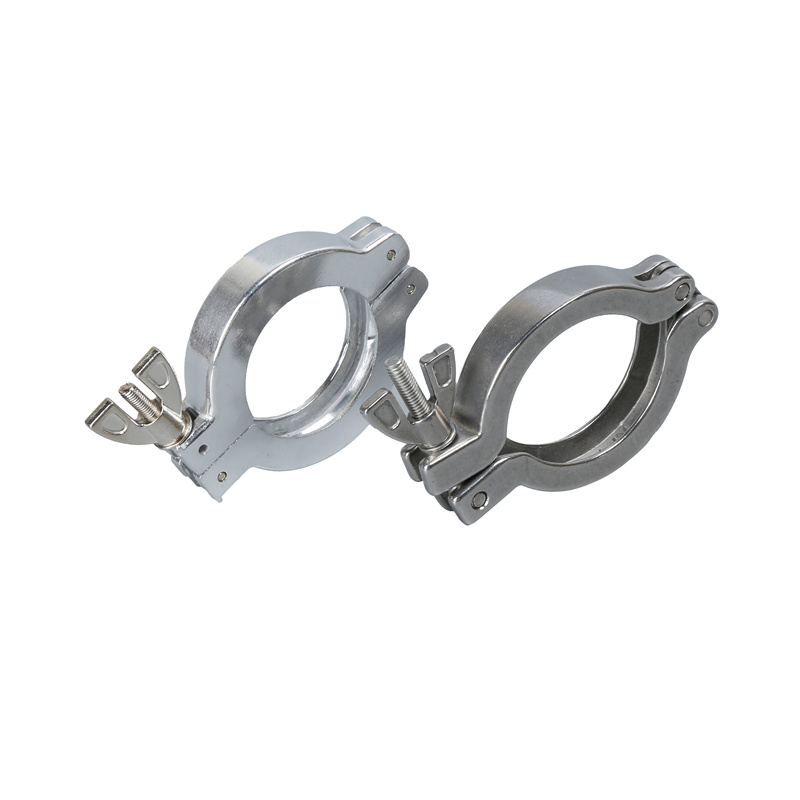

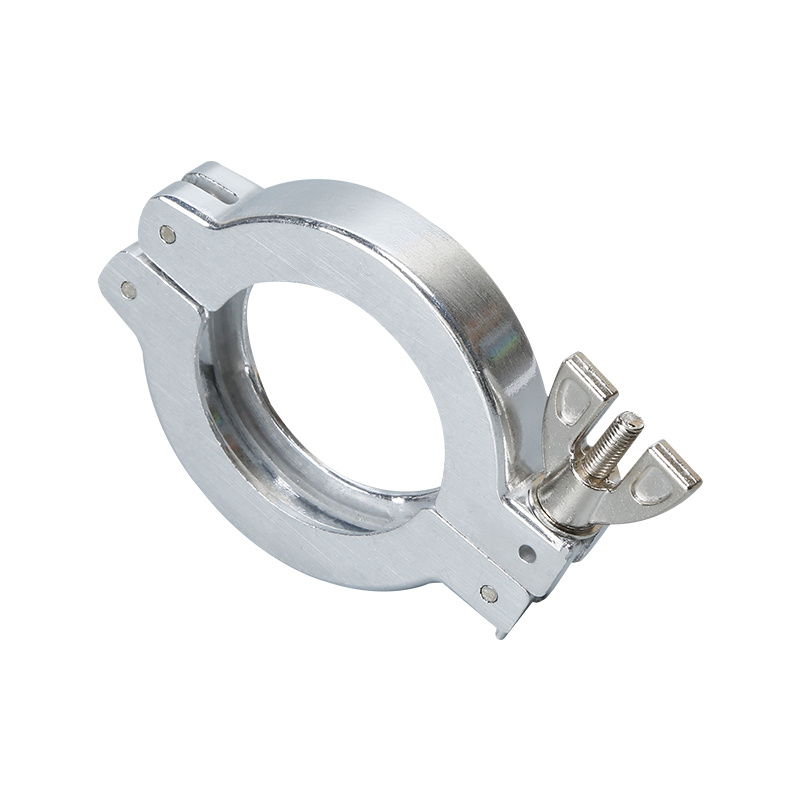

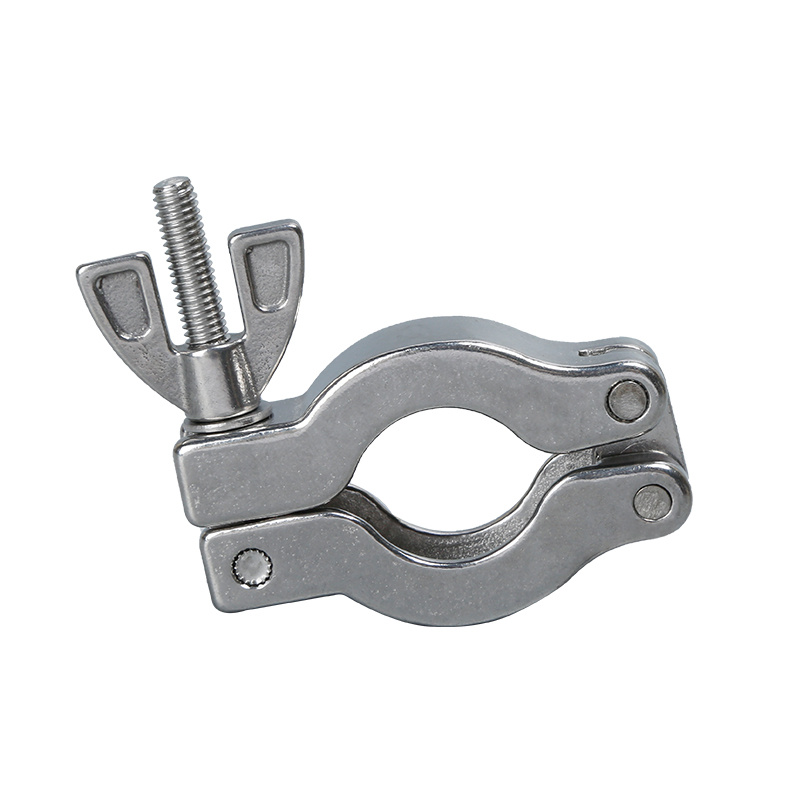

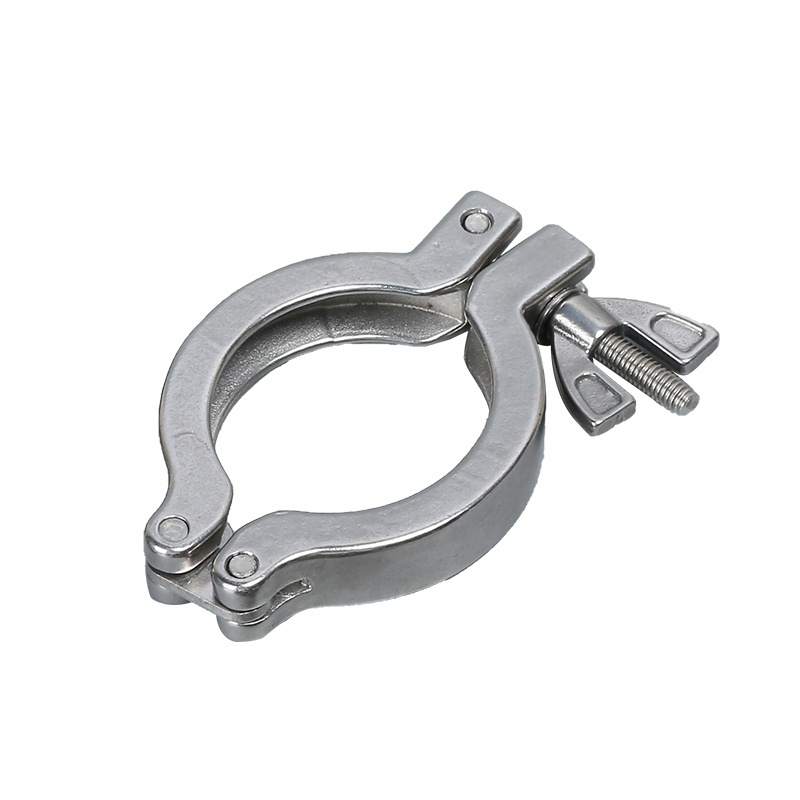

KF dvostruki klinasti steg
*Materijal: Aluminij/SS304

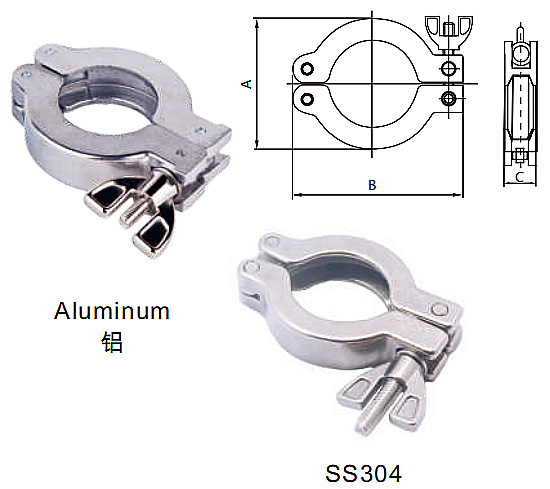

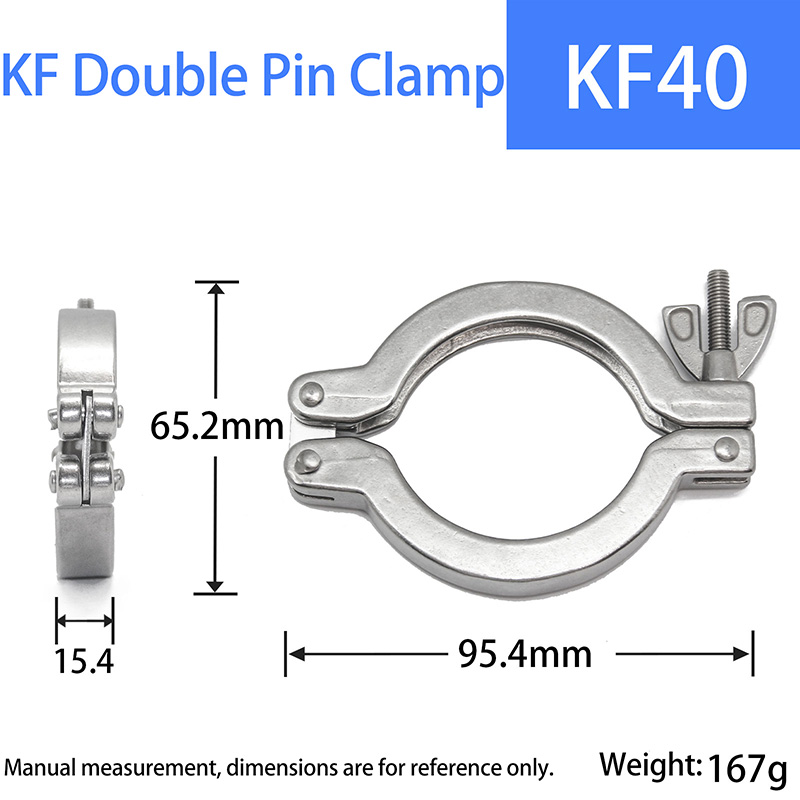

| Model za Alu | Veličina | A/mm | B/mm | C/mm | N.W/g | Kom/ctn |
|---|---|---|---|---|---|---|
| FCD811K168 | KF10-KF16 | 42.5 | 63 | 16.5 | 63 | 300 |
| FCD811K258 | KF25 | 54 | 72 | 17 | 76 | 250 |
| FCD811K408 | KF40 | 72 | 90 | 17.5 | 98 | 160 |
| FCD811K508 | KF50 | 92 | 114 | 20.5 | 176 | 100 |
| Model za 304 | Veličina | A/mm | B/mm | C/mm | N.W/g | Kom/ctn |
|---|---|---|---|---|---|---|
| FCD811K164 | KF10-KF16 | 39 | 64 | 16 | 138 | 150 |
| FCD811K254 | KF25 | 49.6 | 76.7 | 16 | 160 | 120 |
| FCD811K404 | KF40 | 65.2 | 95.4 | 16 | 194 | 80 |
| FCD811K504 | KF50 | 83.5 | 122.9 | 19.6 | 398 | 50 |
| FCD811K634 | KF63 | 96.2 | 135 | 19.6 | 458 |
