Visokokvalitetni SS stezni spojevi SS304 od nerđajućeg čelika, spojnica za vakuumsku cijev KF16-160, čvrsta CNC brtva NW16-160, kovanje
SS304 lancani stezni spoj KF16-KF160, vakuumski lancani stezni spoj od nerđajućeg čelika, prirubnica NW25-NW40, vakuumski priključak za poluvodiče
- Pregled
- Preporučeni proizvodi
Primjene
KF flanice su bez spola, izrađene od nerđajućeg čelika 304, mogu se koristiti u širokom rasponu primjena uključujući:
* Cjevovode za grubo ispuštanje i predkompresiju
* Male cjevovodne sustave
* Sustave koji zahtijevaju često čišćenje ili izmjenu
* Istraživačke i nastavne laboratorije
Materijal i veličina
*Flanice, zatvarači, priključci: Nerđajući čelik 304, 316L ili aluminij
*Steznici: Aluminij ili nerđajući čelik 304
*O-prsten: Viton/NBR/EPDM
*Veličina: KF10-KF50 (pogledajte sliku 1)
Opseg vakuma
Elastomerno brtvljenje: >= 1 x 10 -8Torr
Temperaturni raspon
Viton: -50°C do 200°C
NBR: -20°C do 80°C
Instalacija

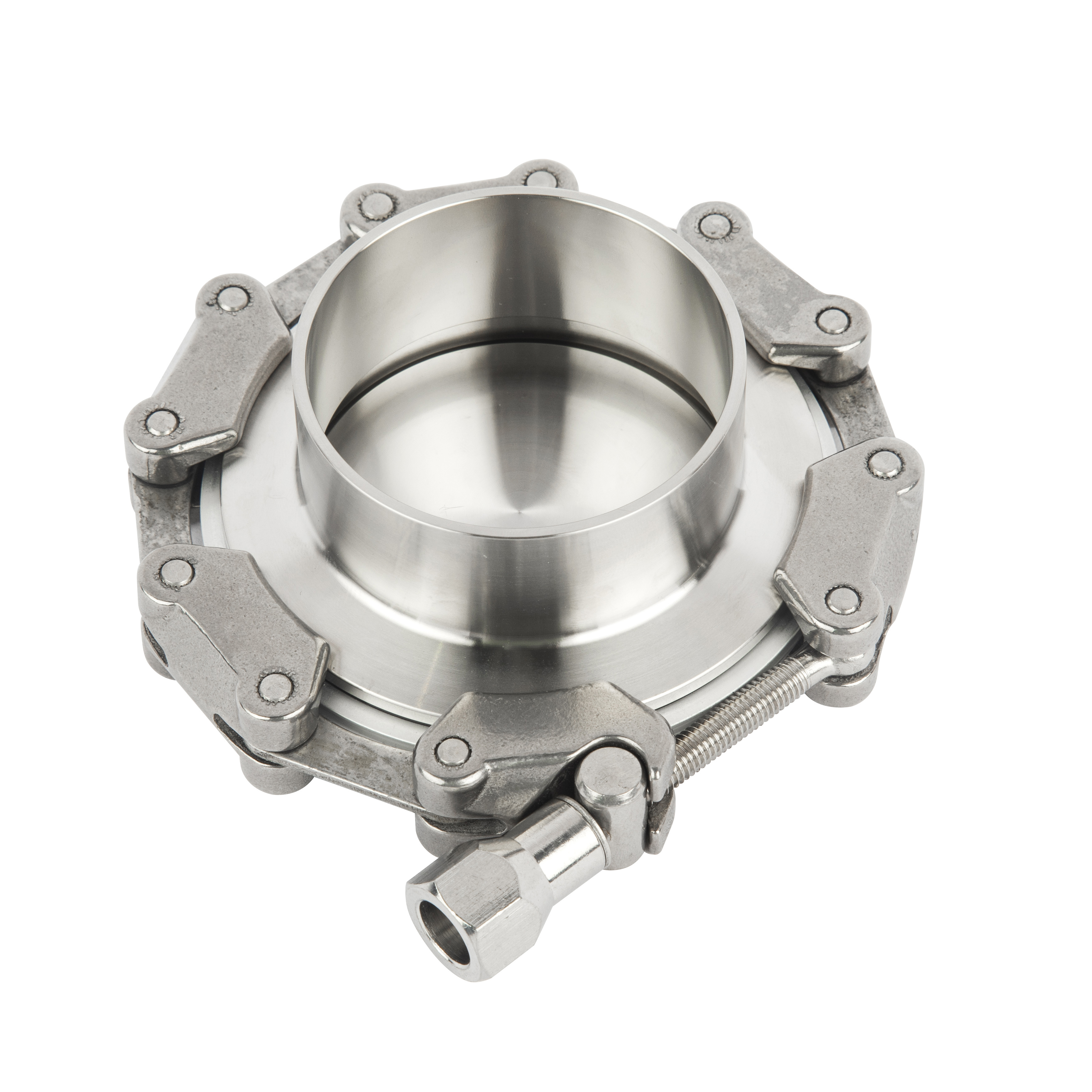

ISO-KF komponente se montiraju tako da se umetne centrirajući prsten između dviju ploča flensa, a zatim se sklop pričvrsti flenskom stezaljkom (pogledajte sliku 2)

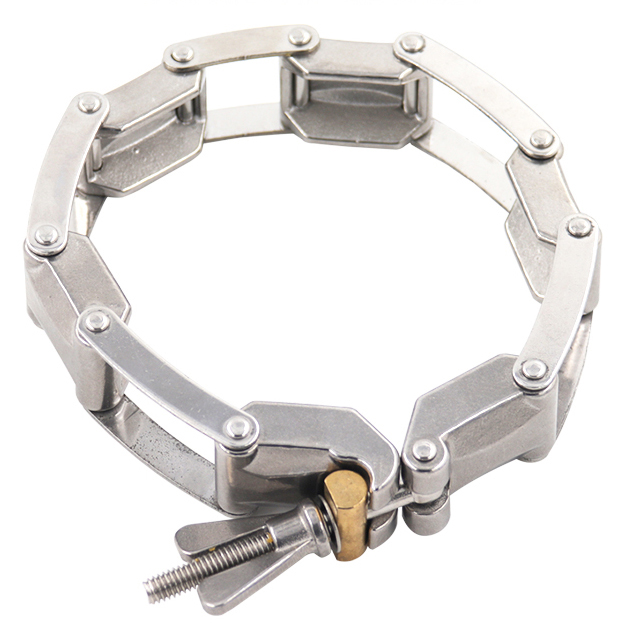

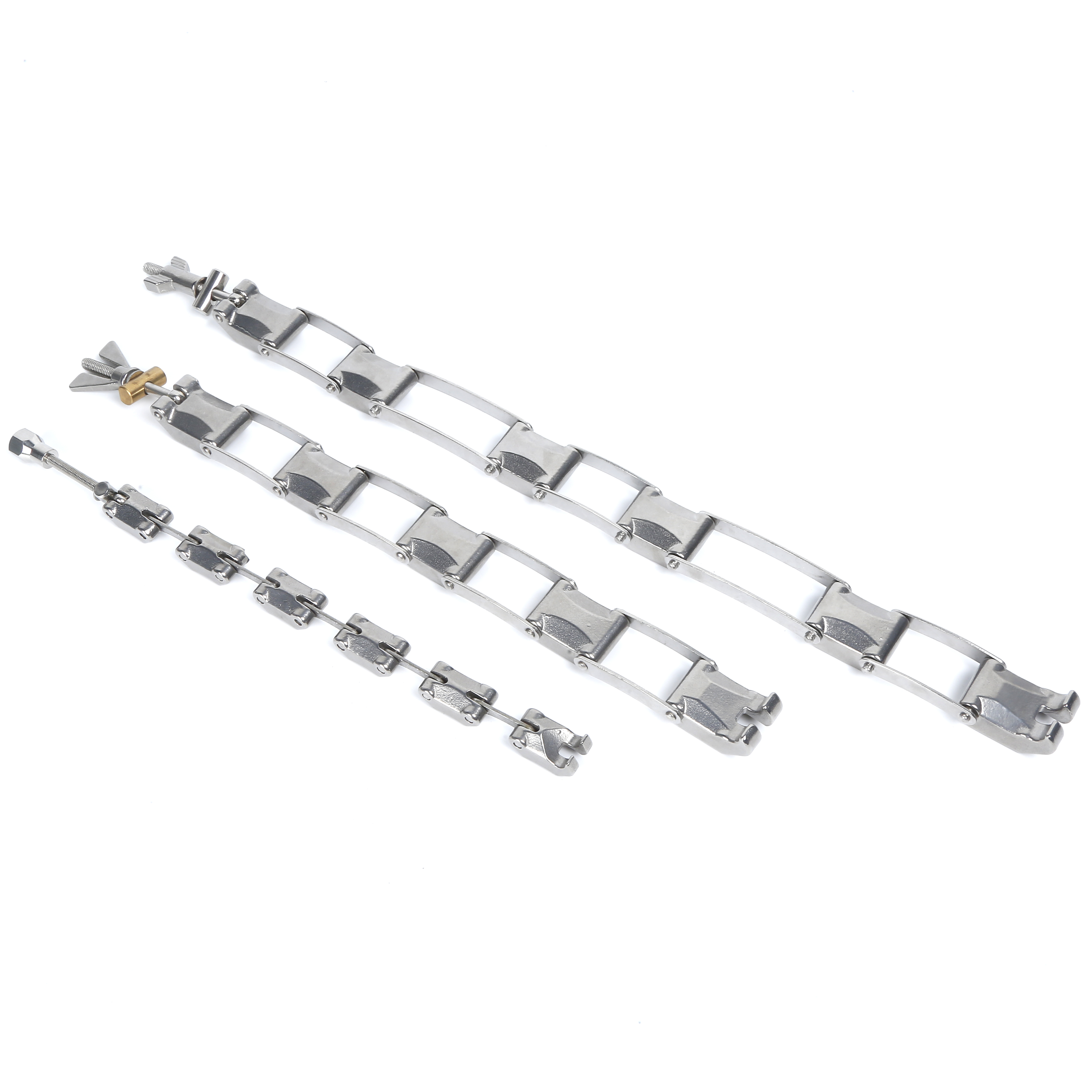

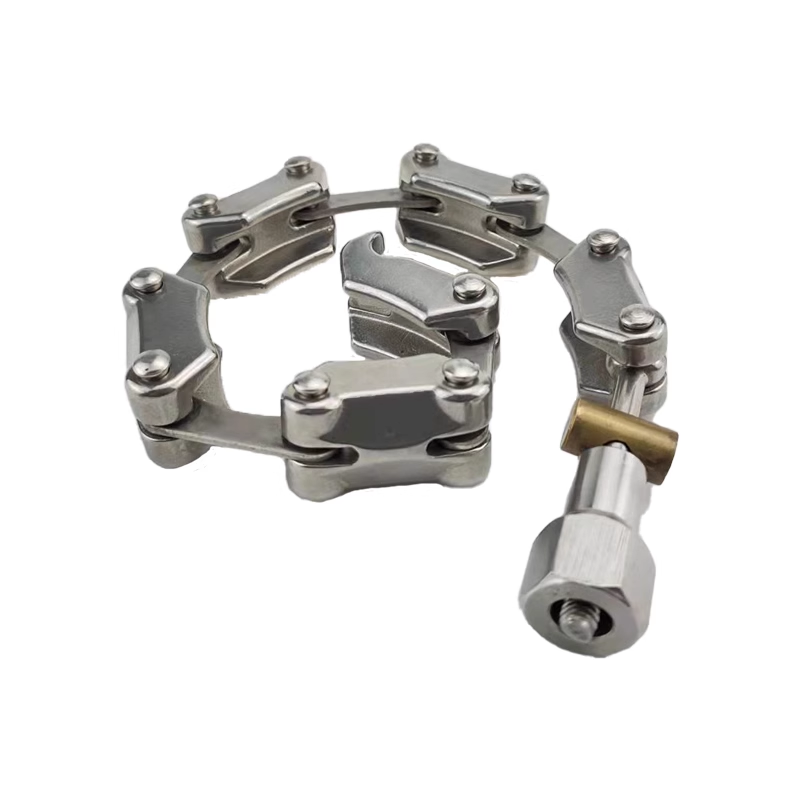

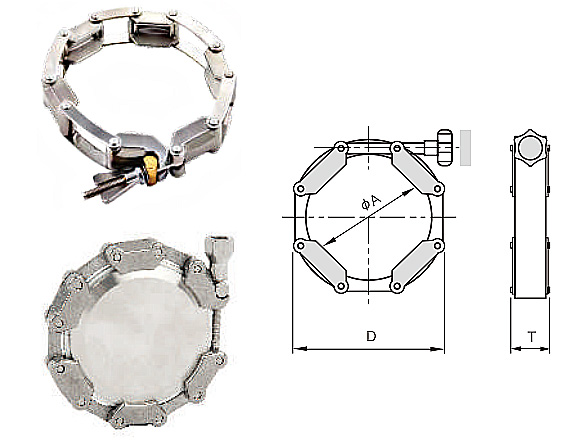

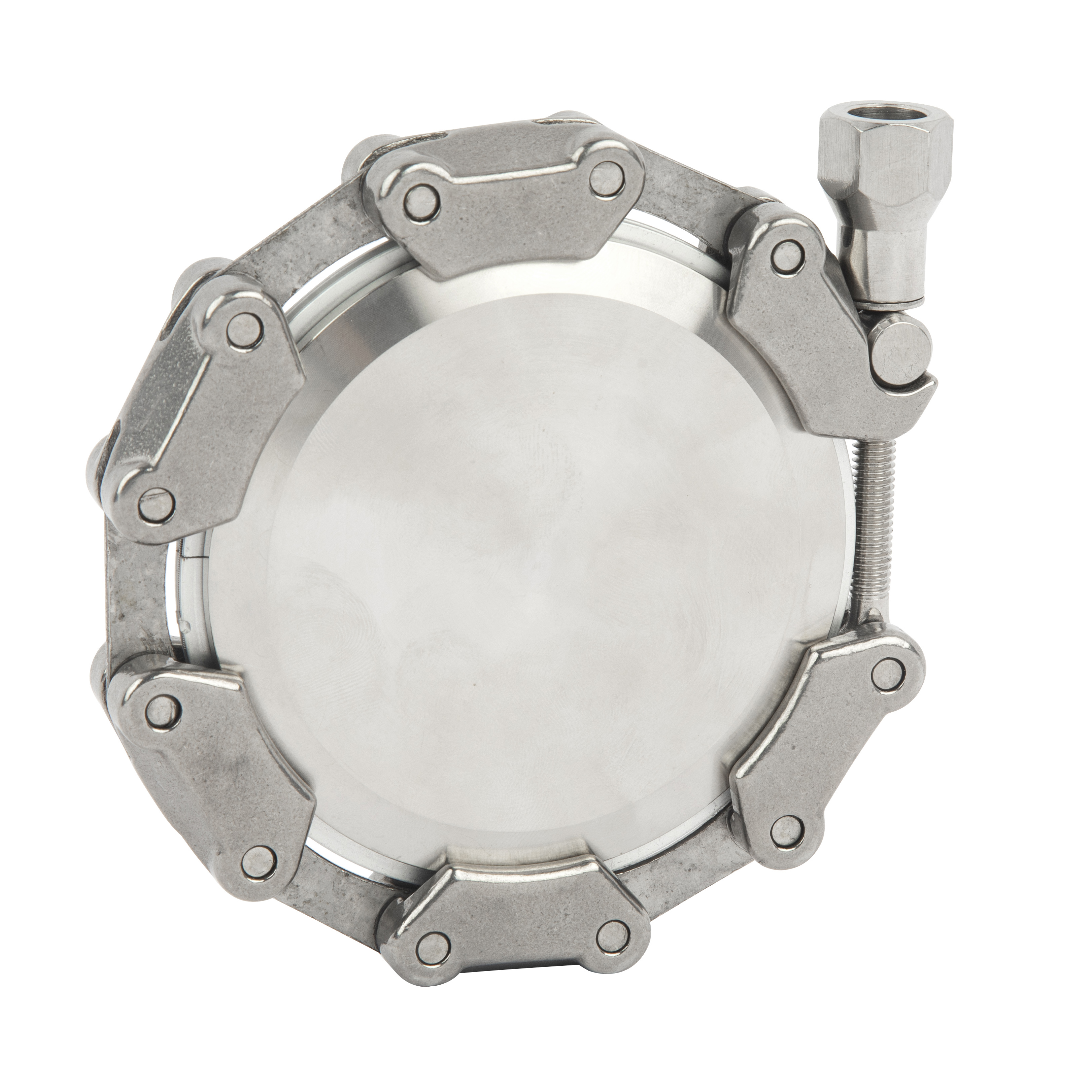

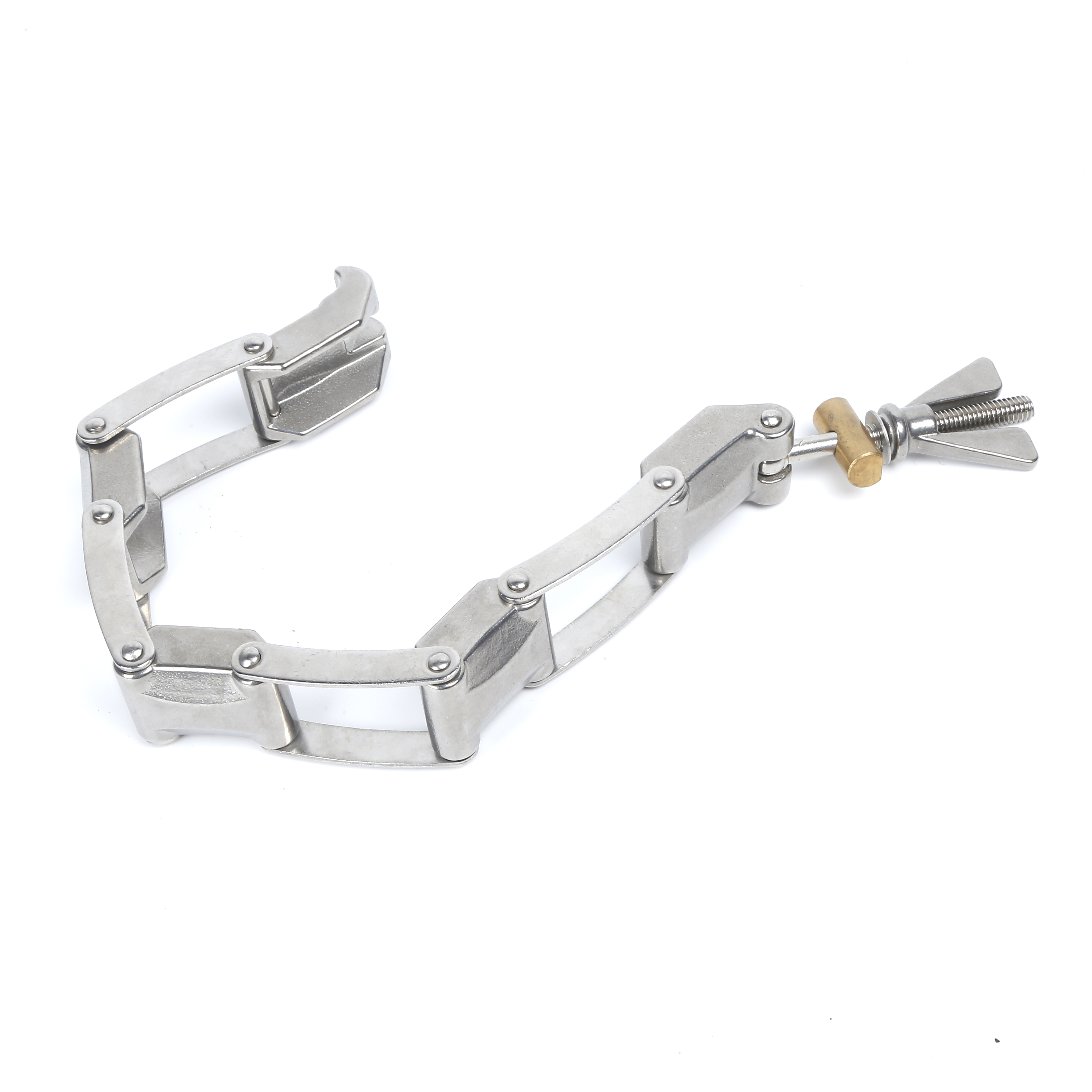

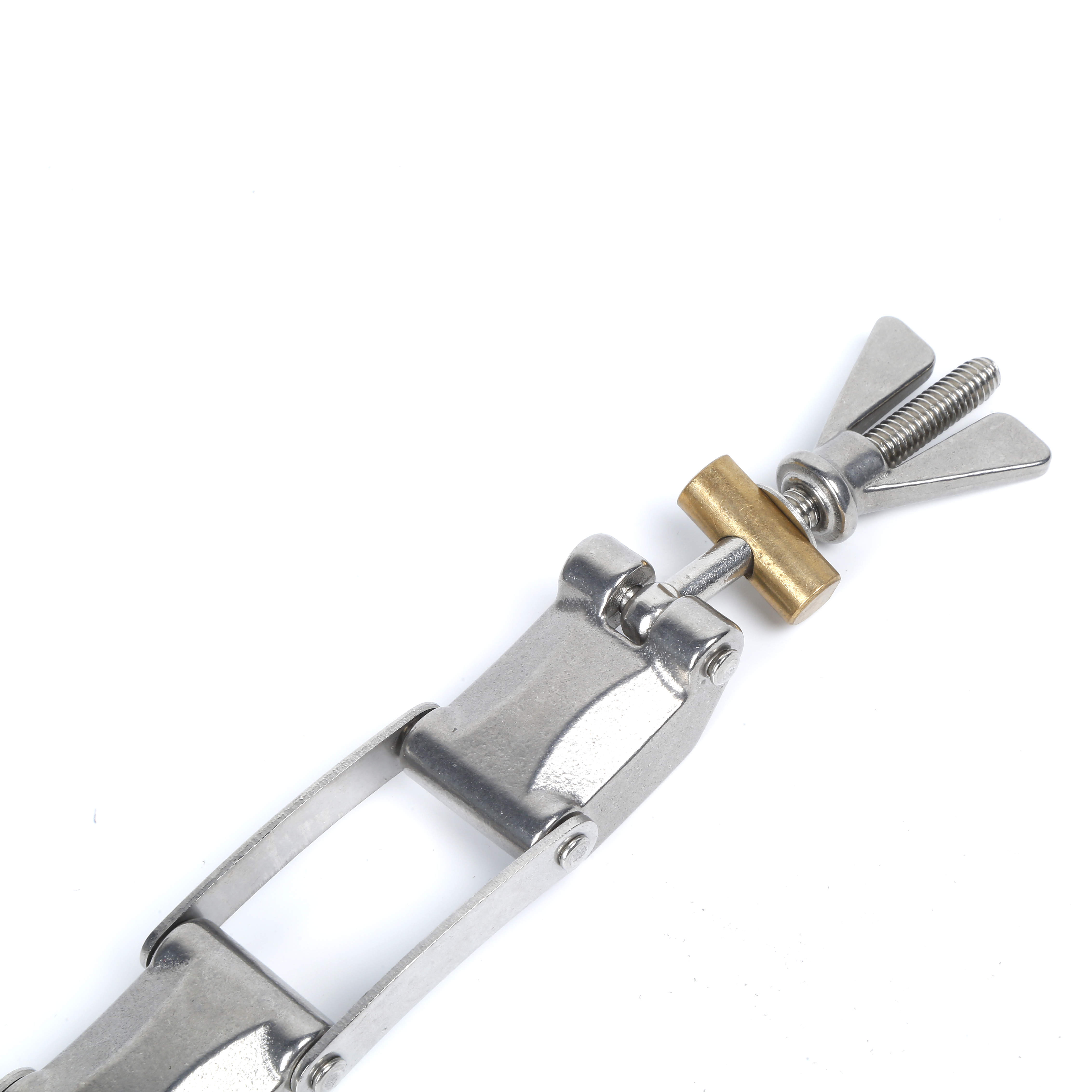

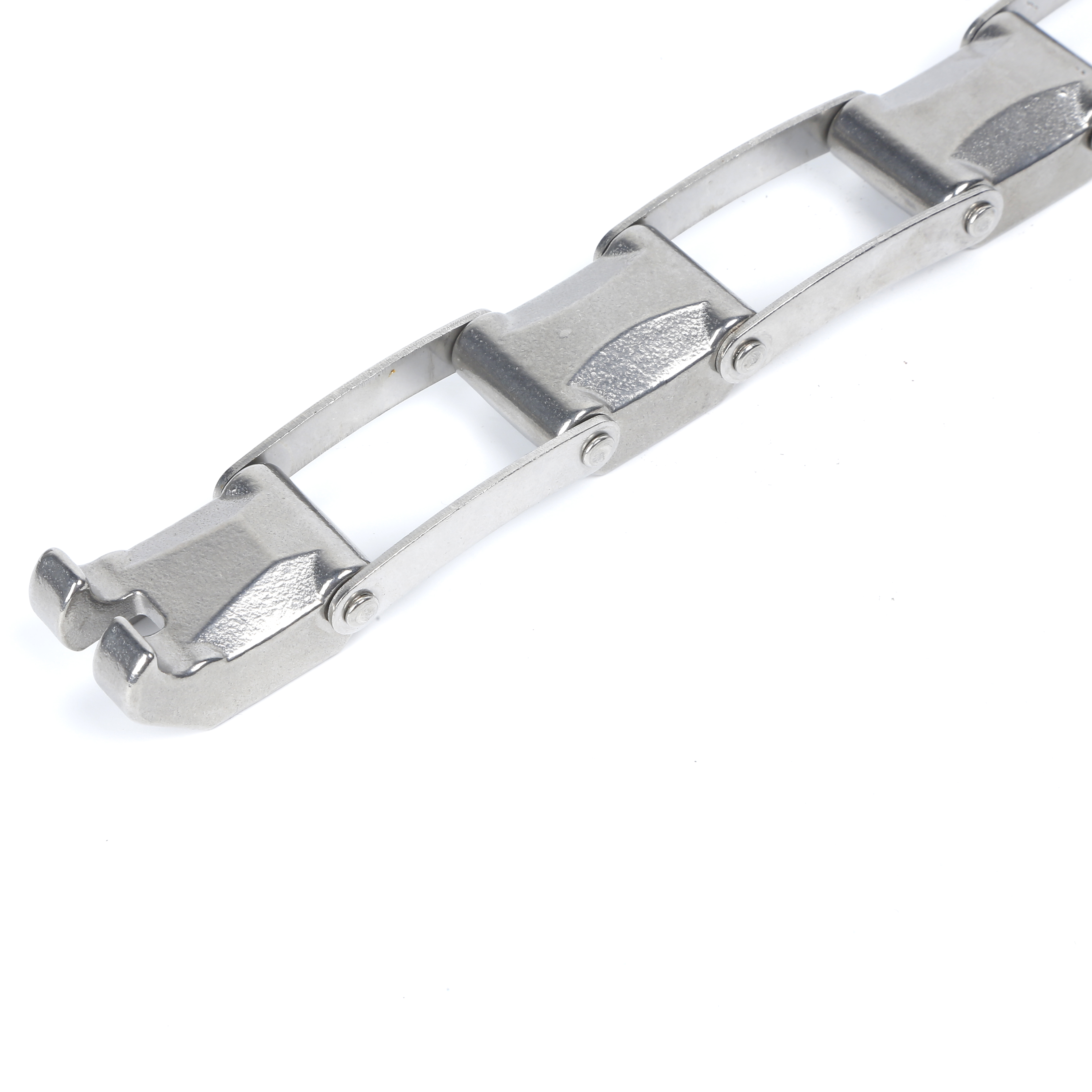

KF SS steznik lanca
*Materijal: SS304
| Model za 304 | Veličina | A/mm | D/mm | T/mm | N.W/g |
|---|---|---|---|---|---|
| FCN811K164 | KF16 | 22 | 60 | 20 | 200 |

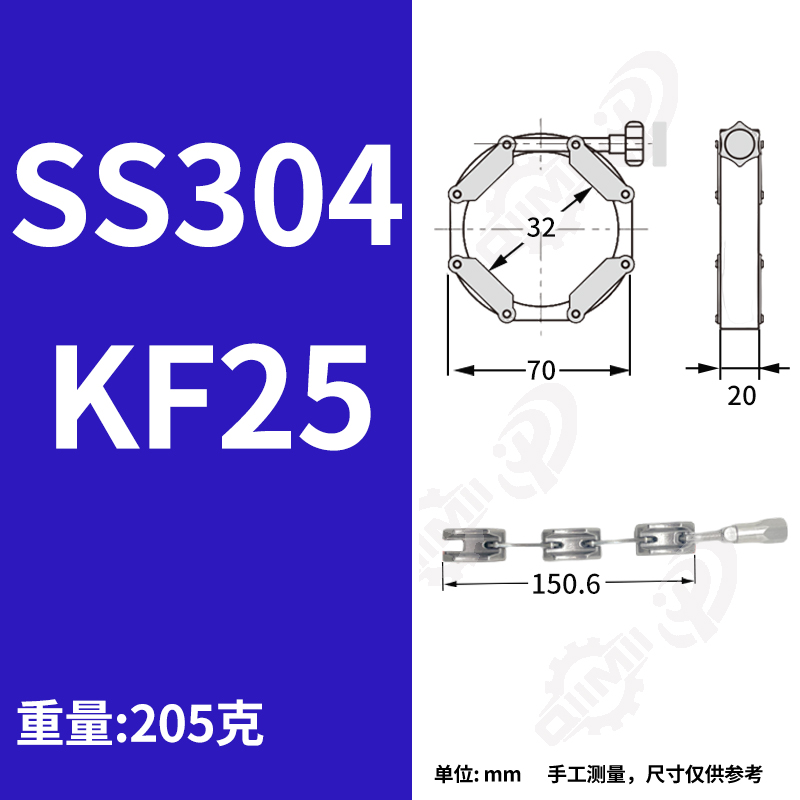

| FCN811K254 | KF25 | 32 | 70 | 20 | 205 |

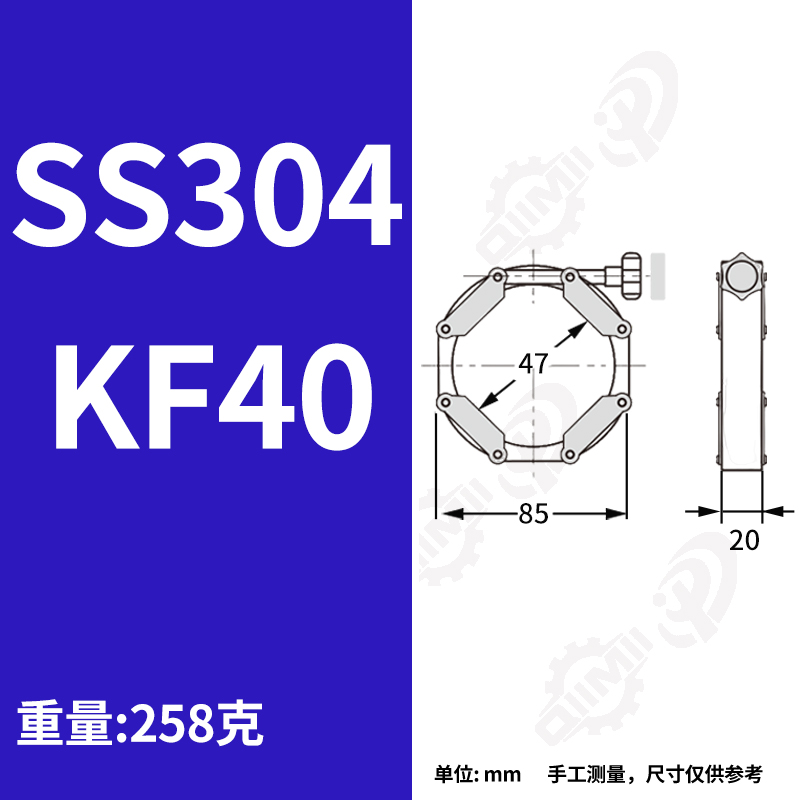

| FCN811K404 | KF40 | 47 | 85 | 20 | 258 |

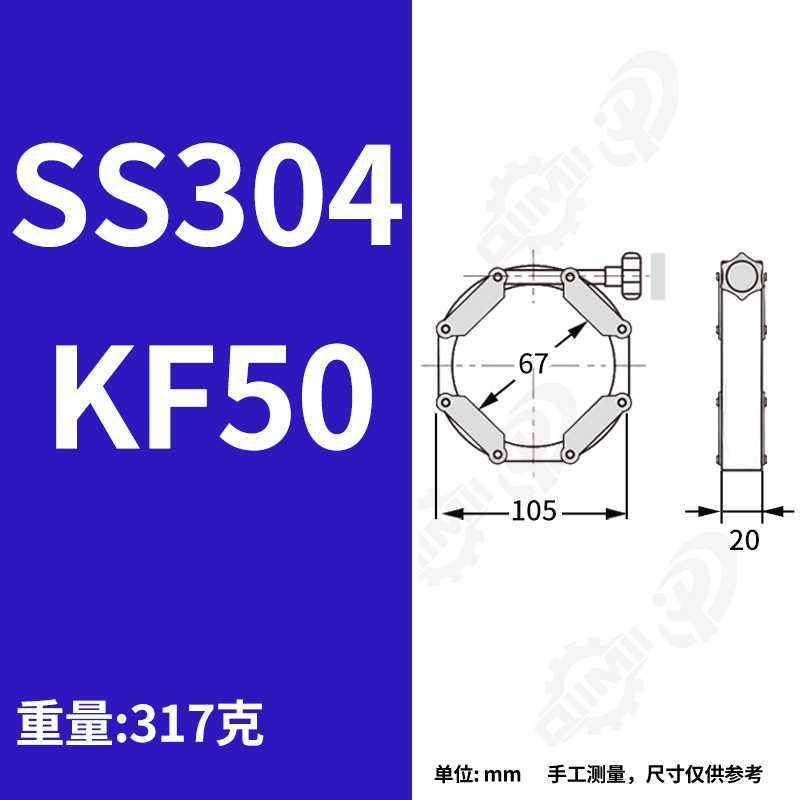

| FCN811K501 | KF50 | 67 | 105 | 20 | 317 |

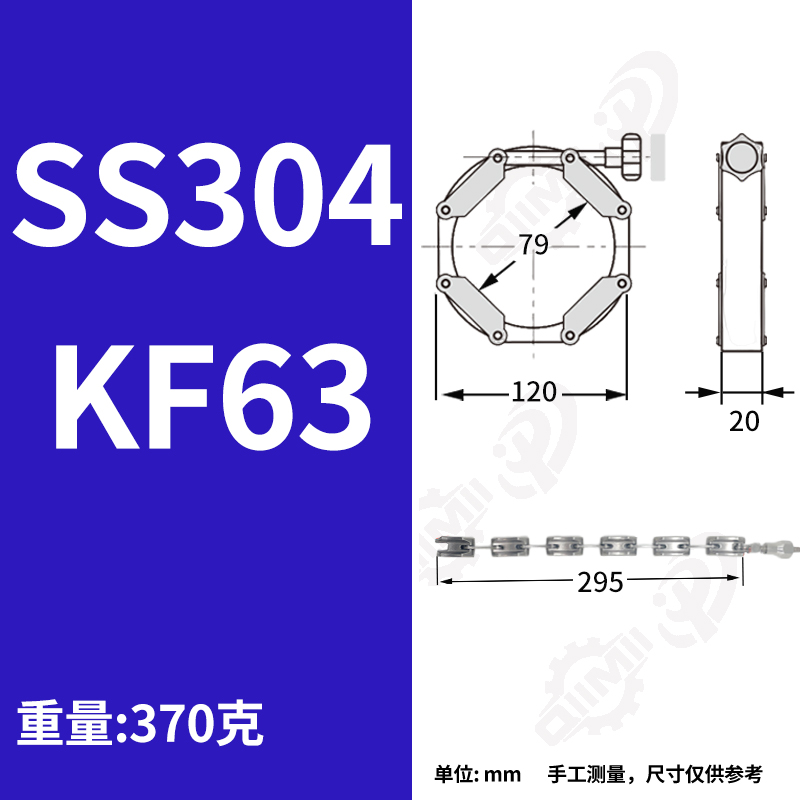

| FCN811K634 | KF63 | 79 | 120 | 20 | 370 |

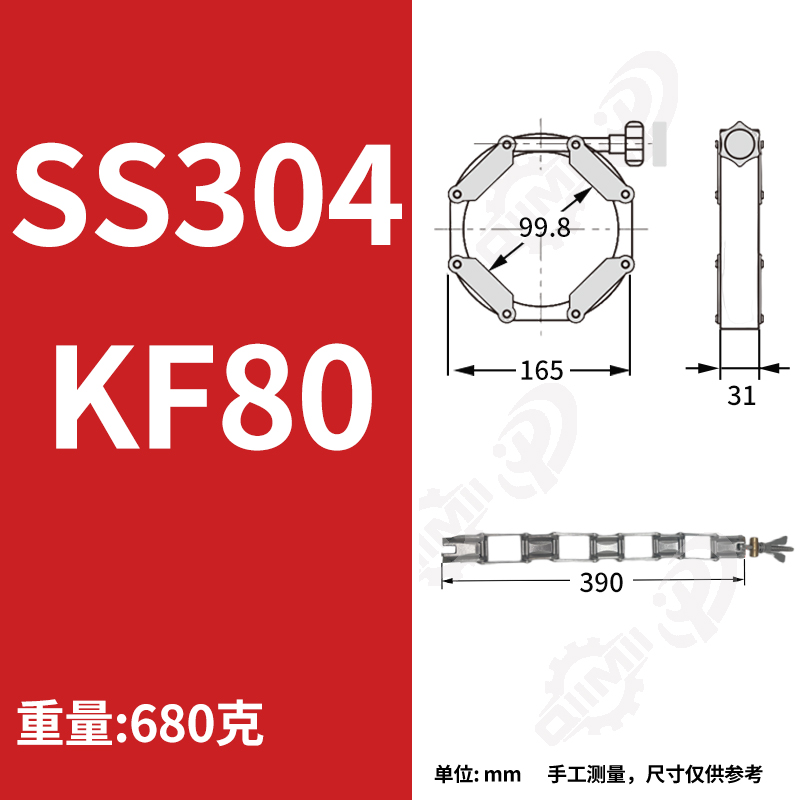

| FCN811K804 | KF80 | 99.8 | 165 | 31 | 680 |
| FCN811K1004 | KF100 | 120.7 | 185 | 31 | 700 |

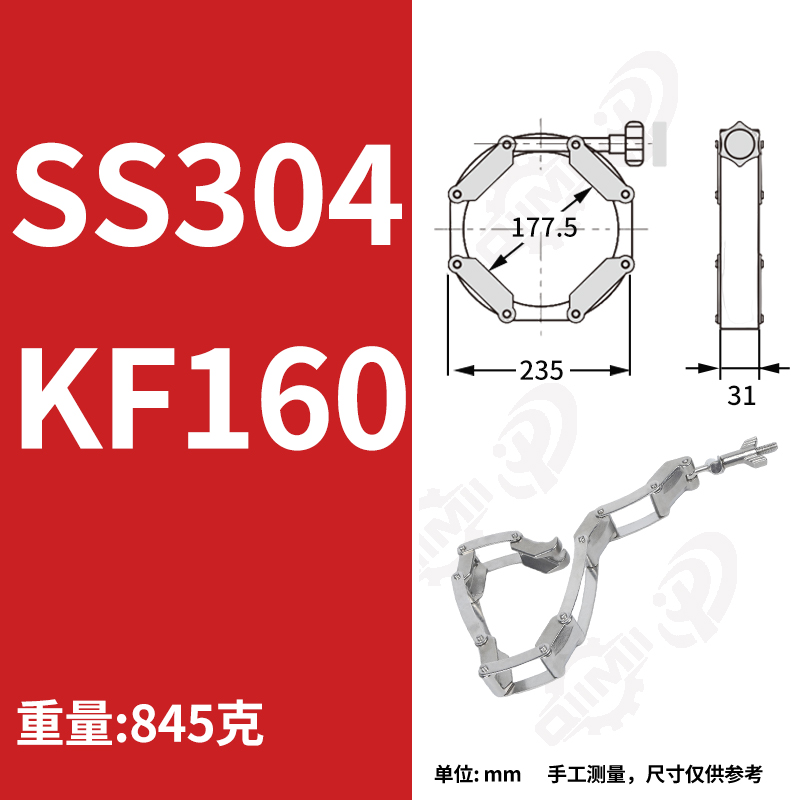

| FCN811K1604 | KF160 | 177.5 | 235 | 31 | 845 |
