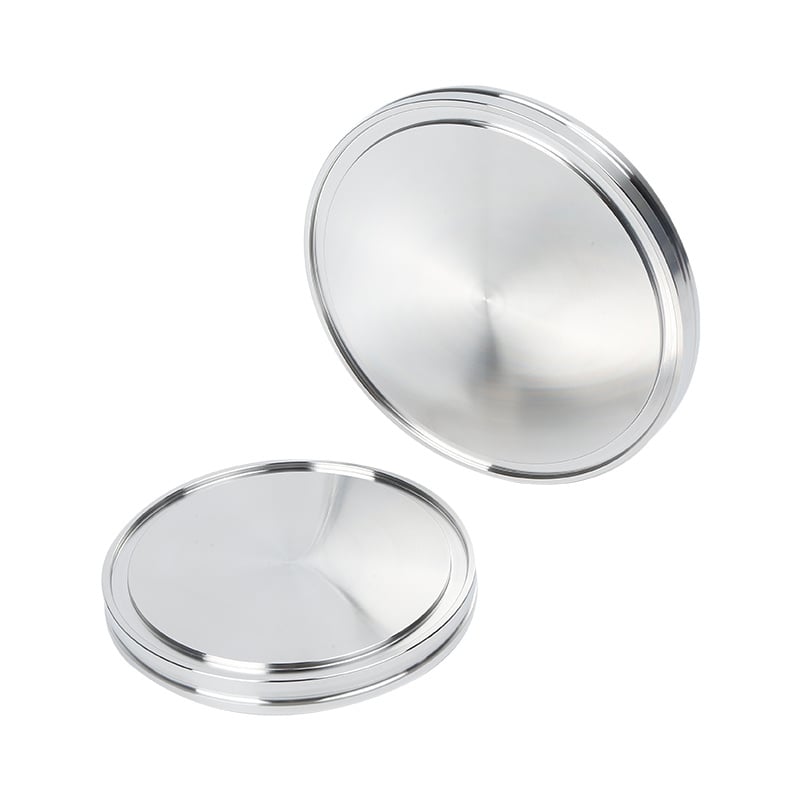

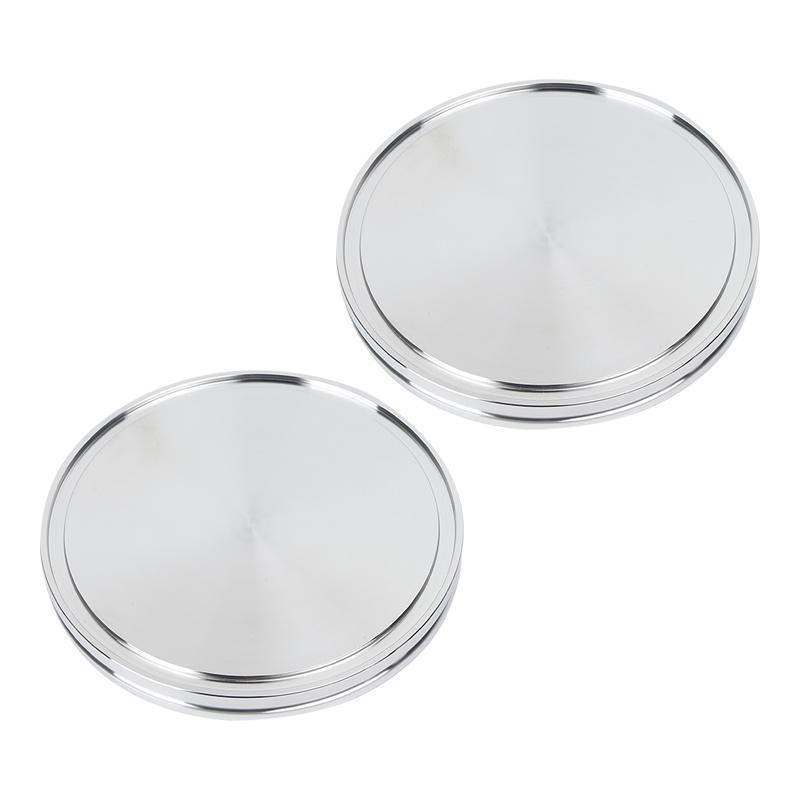

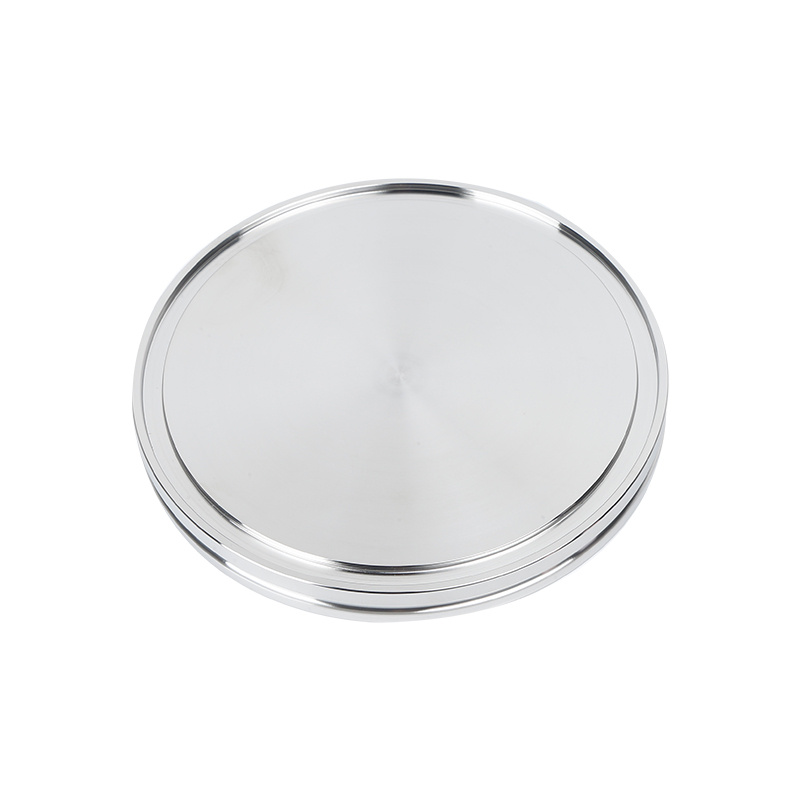

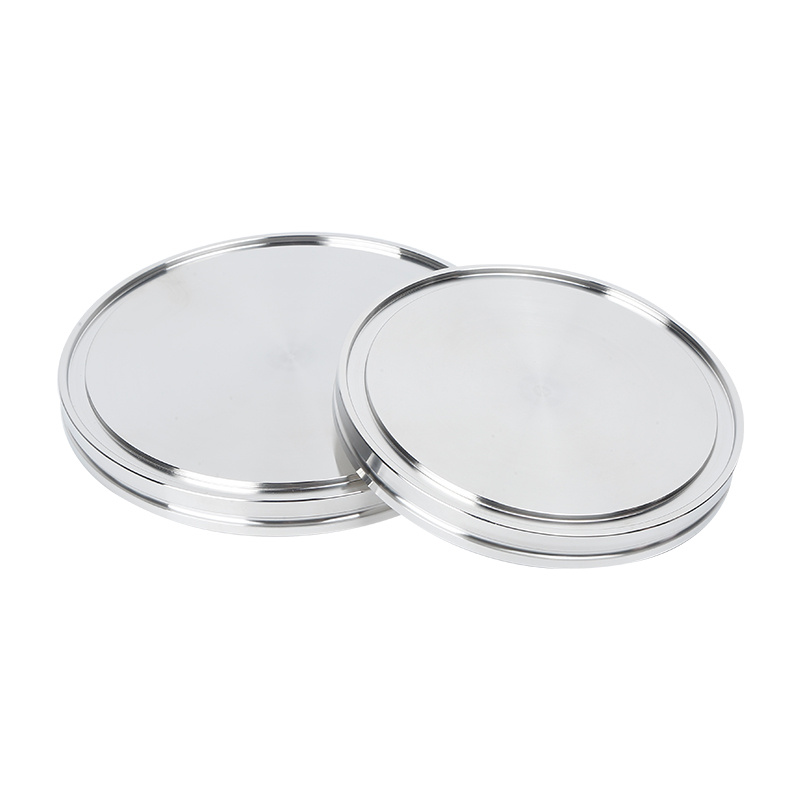

شفة عمياء صلبة بدون فتحة حسب نظام ISO-K، من الفولاذ المقاوم للصدأ عالي الجودة، مقاسات ISO63-ISO630، قطع توصيل فراغية عالية الفراغ من الفولاذ SS304 وSS316L
شفة فارغة من الفولاذ المقاوم للصدأ للفراغ، شفة عمياء نهاية مغلقة SS304 SS316L، شفة فارغة بنظام ISO-K مع مشبك مخلبي لقطاع أشباه الموصلات
- نظرة عامة
- المنتجات الموصى بها
تعليمات تركيب الشفة القياسية ISO
وصلات ISO أكبر من وصلات KF، وتُستخدم، مثلها مثل وصلات KF، حلقة مركزية للإغلاق، وتُستخدم وصلات ISO على نطاق واسع في الأنظمة التي تحتاج إلى تنظيف أو فك متكرر
توجد طريقتان مختلفتان لتوصيل الشفاه معًا: 1. البراغي (ISO-F، انظر الرسم C) أو 2. المشابك المخلبية (ISO-K، انظر الرسم A). تبدو هاتان الشفتان مختلفتين جدًا، ومع ذلك يمكن توصيلهما معًا باستخدام مشبك مخلبي واحد (انظر الرسم B).

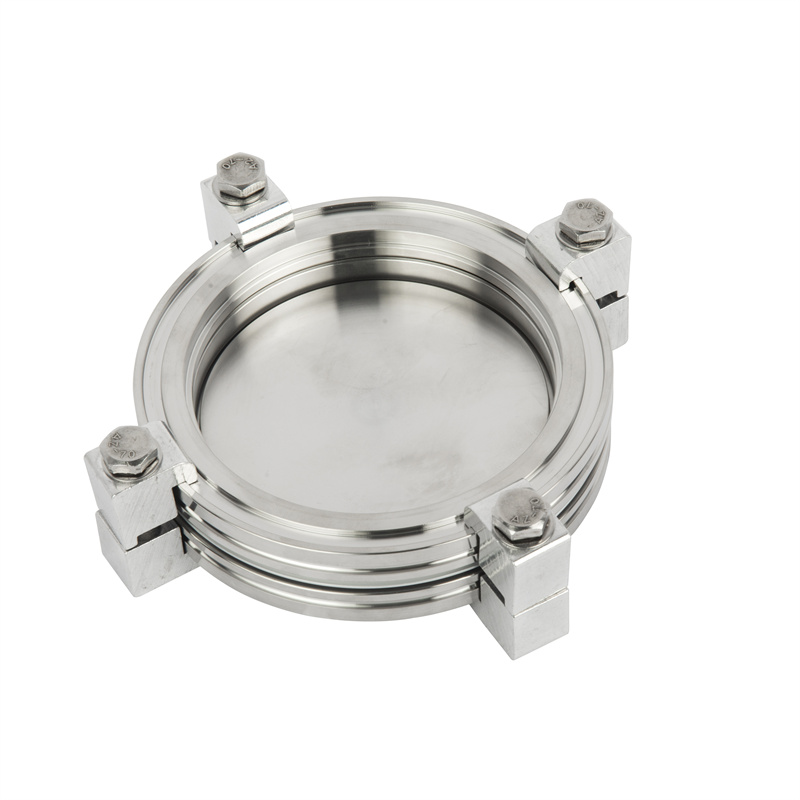

أ. حافة ISO-K مع مشبك مخالب مزدوج ب. حافة ISO-K مع مشبك مخالب واحد
أ. حافة ISO-K مع ب. حافة ISO-K وغير دوارة مع حلقة براغي دوارة
التطبيقات
الشفاه من نوع ISO مصنوعة بدون تمايز جنسي من الفولاذ المقاوم للصدأ 304، ويمكن استخدامها في مجموعة واسعة من التطبيقات بما في ذلك
- يمكن استخدام تركيبات ISO-KF في مجموعة متنوعة من التطبيقات بما في ذلك:
- تمديدات خطوط التفريغ الأولية والخطوط الأمامية
- الأنظمة الصغيرة
- الأنظمة التي تتطلب تنظيفًا أو تعديلًا متكررًا
- مختبرات البحث والتعليم
- تم تصميم مكونات ISO-KF بشكل أساسي للاستخدام عند الضغط دون الجوي. وذلك بسبب العدد الكبير من الختمات المرنة المستخدمة.
الوصف
نظام ISO-KF هو طريقة وحداتية، تعتمد على مكونات معيارية لتكوين نظام أنابيب. توجد عدة مزايا في استخدام المكونات القياسية ISO. وبما أن أبعاد المكونات معتمدة وموحدة، يمكن استبدال الكوعيات، والتقاطعات الثلاثية، والتقاطعات الرباعية، أو الصمامات للحجم المعين بسهولة. كما أن الشفاه لا تميز بين الأنواع (غير متحدة الطراز) والختم متناظر، ما يجعل المكونات قابلة للدوران. وباستخدام مكونات ISO، تصبح عملية تركيب النظام سريعة وفعالة من حيث التكلفة. انظر الشكل 1 لأبعاد شفاه ISO للأحجام 10 و16 و25 و40 و50. تنطبق هذه الأبعاد على شفاه ISO-KF لهذه الأقطار الاسمية في جميع أنحاء هذا الكتالوج.
المادة والحجم
- الشفات، الألواح العازلة، الوصلات: الفولاذ المقاوم للصدأ 304، 316L أو الألومنيوم
- المشابك: ألومنيوم أو فولاذ مقاوم للصدأ 304
- حلقة O: FKM/NBR/EPDM
- الحجم: KF10-KF50 (انظر الشكل 1)
نطاق الشغف
ختم المطاط المرن: >= 1 × 10-8 تور
مدى درجة الحرارة
FKM: -50°م إلى 200°م

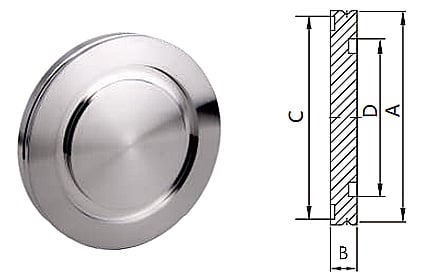

ISO-K مشبك ذو مخلب بشفة فارغة
*المادة: SS304/SS316L
| الموديل 304 | الحجم(ISO/NW) | A/مم | B/مم | C/ملم | D/مم | N.W/g |
|---|---|---|---|---|---|---|
| FBBB821S634 | 63 | 95 | 12 | 90 | 70 | 640 |
| FBBB821S804 | 80 | 110 | 12 | 105 | 83 | 860 |
| FBBB821S1004 | 100 | 130 | 12 | 125 | 102 | 1205 |
| FBBB821S125254 | 125 | 155 | 12 | 150 | 127 | 1725 |
| FBBB821S1604 | 160 | 180 | 12 | 175 | 153 | 2300 |
| FBBB821S2004 | 200 | 240 | 12 | 235 | 213 | 4150 |
| FBBB821S2504 | 250 | 290 | 12 | 285 | 261 | |
| FBBB821S3204 | 320 | 370 | 17 | 365 | 318 | |
| FBBB821S4004 | 400 | 450 | 17 | 445 | 400 | 21000 |
| FBBB821S5004 | 500 | 550 | 17 | 545 | 501 | 31500 |
| FBBB821S6304 | 630 | 690 | 22 | 685 | 651 |
