Kappu tat-Tubu ta' Kompressjoni Aċċajn Lul SS316L QCR-Innest tal-Wiċċ tal-Metal 1/8"-1" Tixxija Brilla/Polatura Elettro
Kopertura għall-Fitting VCR ta' Għoli Saħħa Kopertura Vakwum ta' Steel inossidabbli BA/EP Port għall-Test tal-Leak Sigilli Kopertura tal-Metal Face Seal SS316L
- Ġenerali
- Prodotti Rrakkomandati

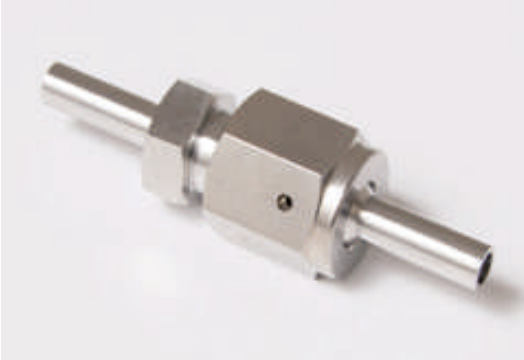

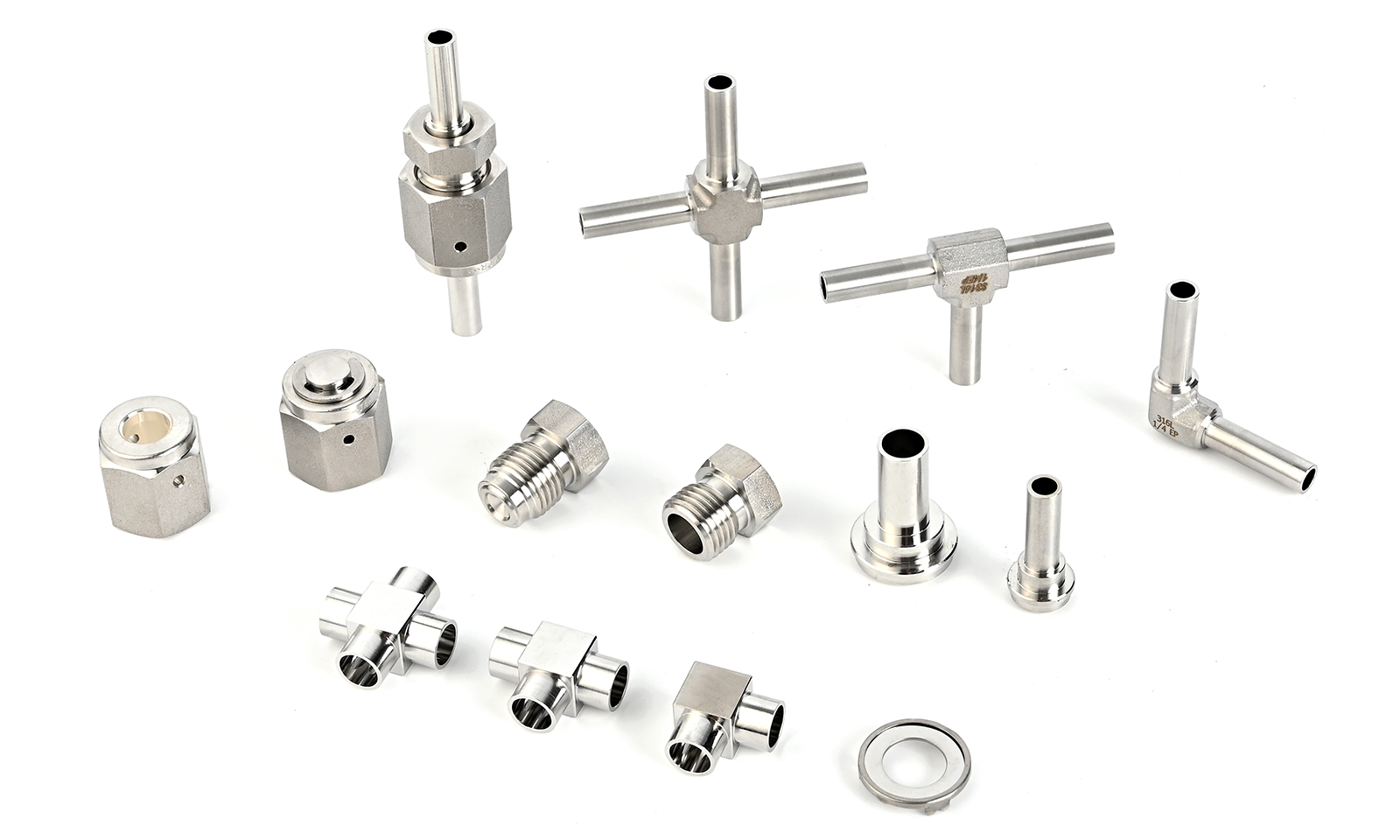

Il-fittings tal-qasma tal-wiċċ tal-metall QiiMii (QCR) jistgħu jintużaw bħala komponenti ta' purità għolja fis-sistemi ta' vaku ta' pressjoni għolja jew pressjoni għolja. Meta tikkil il-mutter tal-ispiża u tal-irtir, il-gasket ikkompress jagħmlu żewġ flanġi ċirkulari b'molt poliment. L-inspezzjoni viżiva u t-test tal-leak jitwettqu permezz ta' żewġ pwortijiet f'pożizzjonijiet opposti mal-mutter internament filettat.
Finishing tal-Ispajjar
Finishing tal-Ispajjar |
Ruġġettà Superfijali |
BA |
0.4-1.0μm |
EP |
0.13-0.25μm |
Klassifikazzjoni tat-Temperatura
Materjal |
°F |
°c |
SS316L |
1000 |
538 |
Klassifikazzjonijiet tal-Pressjoni
Diametru estern tat-Tuba |
Ħxuna tal-ħajt |
Ratting ta' Pressjoni |
|
PSI |
Bar |
||
1/8" |
0.028"(0.71mm) |
8550 |
590 |
1/4" |
0.035"(0.89mm) |
5200 |
359 |
3/8" |
0.035"(0.89mm) |
3350 |
231 |
1/2" |
0.049"(1.24mm) |
3750 |
259 |
3/4" |
0.065"(1.65mm) |
2400 |
165 |
1" |
0.065"(1.65mm) |
2400 |
165 |
Il-plating
Il-mutterijiet femminili huma mplati dwarbja sabiħ li jiflaħ l-assenbliġġ, il-konsistenza tal-assenbliġġ, il-prevenzjoni tal-galling u r-riduzzjoni tal-torque meħtieġ biex isir l-assenbliġġ.
Instruzzjonijiet għall-Assemblaġġ
Pass 1

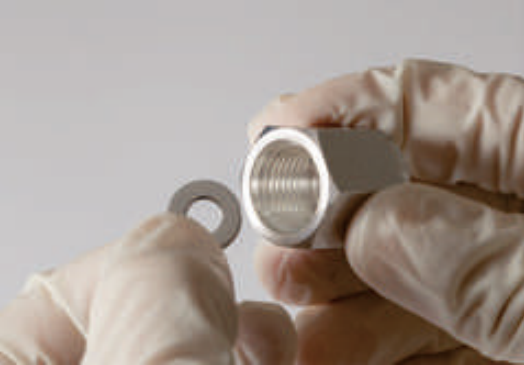

Daħħal il-gasket fil-mutur femminil u żgura li l-gasket ikun ġie wżżaf fl-imża' korretta. Żgura wkoll li m'hemm ebda ħsara fis-seal meta tiddaħħalha.
Pass 2

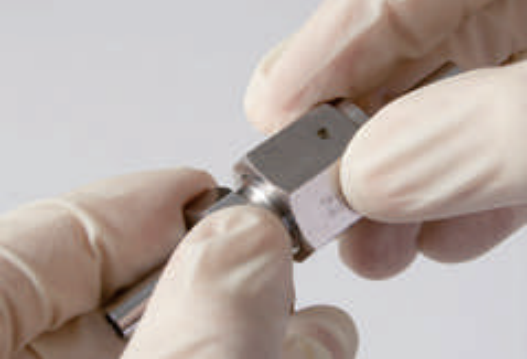

Dawwar il-mutur femminil sakemm jilqa' l-kuntatt mal-mutur maskili. U żgura li s-seal u l-gasket ikunu wżżew fl-imża' korretta.
Pass 3

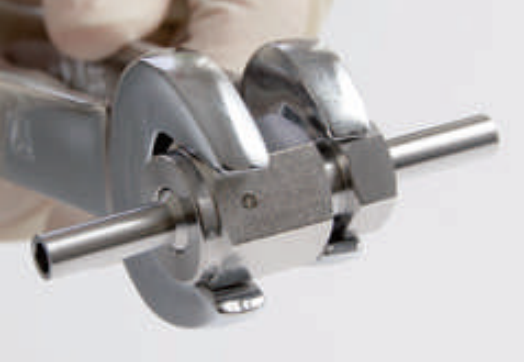

It-tikkjar finali għandu jintemm bl-użu ta' tools għall-assenbliġġ bħala spanners żewġ. Ikkis il-mutur femminil bi 1/8-1/6 rotazzjoni bis-spanner ieħor u żgura li l-komponenti skrewing ħlief il-mutur femminil ma jikkawżawx ħsara fis-seal biex inqas-saħħa tas-seal.
Pass 4
Żgura li s-seal u l-gasket ikunu wżżew fl-imża' korretta.

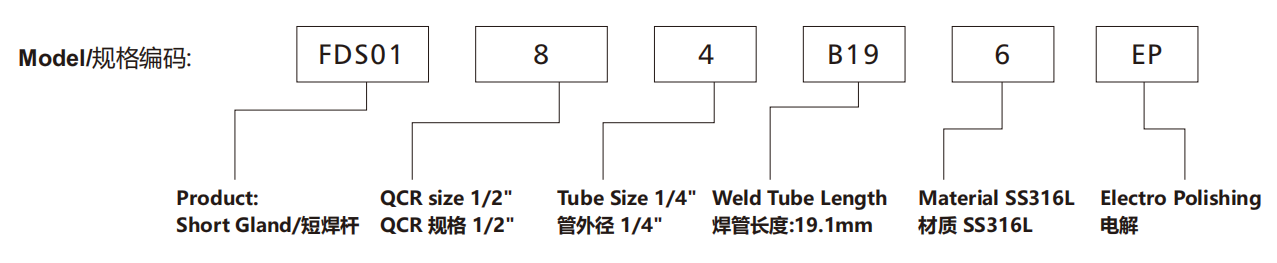

Ejempju
QCR twil kbir 1/2" xtube O.D. Daqs 1/4", tul tal-weld tube =19.1mm, SS316L u Electro Polishing

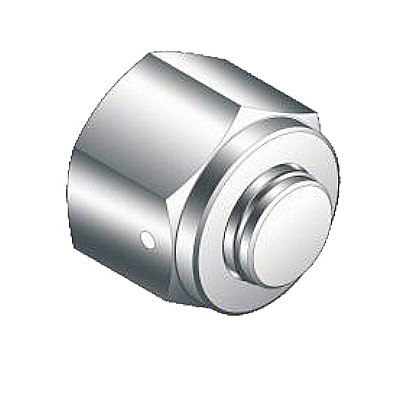

Kap
*Materjal:SS316L

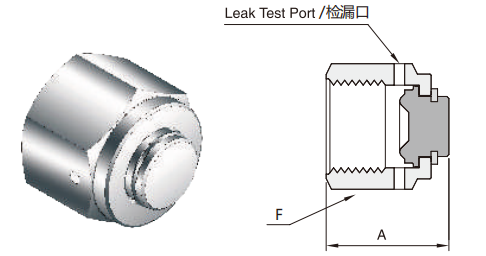

| Model | Daqs tal-OCR (Inċ) | A/mm | B/mm | N.W. (g) |
|---|---|---|---|---|
| FDC012 | 1/8 | 16 | 11.1 | |
| FDC014 | 1/4 | 23.9 | 19.1 | |
| FDC018 | 1/2 | 25.6 | 27 | |
| FDK0112 | 3/4 | 32.8 | 38.1 | |
| FDC0116 | 1 | 39.1 | 44.5 |
