Фланцови приклучоци од нерѓосувачки челик ISO63/ISO80/ISO100/ISO160, ISO-K еднакво Т-раче, висококвалитетно спојување со стега за вакуум SS304 SS316L NW80-160
ISO-K Еднаков Т-развод од нерѓосувачки челик ISO63-ISO160 Y-тип Т-приклучок СС304 СС316Л Приклучоци за вакуумски цевки за полупроводник
- Пregлед
- Препорачани Производи
Упатства за монтирање на ISO фланец
ISO фланците се поголеми од KF фланците, слични на KF фланците, тие користат центрирачки прстен за запечатување; ISO фланците се широко распространети во системи кои имаат потреба од често чистење или демонтажа.
Постојат два различни методи за спојување на фланците: 1. Винци (ISO-F, види дијаграм C) или 2. Објади (ISO-K, види дијаграм A). Овие два фланца изгледаат многу различно, но сепак можат да се спојат со употреба на една објад (види дијаграм B).
A. ISO-K фланец со двојна стега со клешти B. ISO-K фланец со едноставна стега со клешти
A. ISO-K фланец w B. ISO-K фланец и неподвижен со ротирачки прстен со болтови
Апликации
ISO фланците имаат безполен дизајн направен од нерѓосувачки челик 304 и можат да се користат во широк спектар апликации вклучувајќи
- ISO-KF приклучоците можат да се користат во голем број апликации вклучувајќи:
- Груба и предходна цевна инсталација
- Мали системи
- Системи кои бараат често чистење или модификација
- Лаборатории за истражување и настава
- ISO-KF компонентите првенствено се дизајнирани за употреба при субатмосферски притисок. Поради големиот број на еластомерни седла што се користат.
Опис
Системот ISO-KF е модуларен, базиран на методот на градење блокови за креирање цевен систем. Постојат неколку предности при користењето на ISO компоненти. Бидејќи димензиите на компонентите се стандардизирани, лакови, тројници, крстови или вентили за дадена големина можат да се заменуваат меѓусебно. Фланците се „без род“ и седлата се симетрични, така што компонентите можат да се ротираат. Со користење на ISO компоненти, монтажата на системот е брза и економична. Погледнете ја слика 1 за ISO димензии на фланци со големини 10, 16, 25, 40 и 50. Овие димензии важат за ISO-KF фланци со овие номинални пречници во целата каталози.
Материјал и големина
- Фланци, заглушки, приклучоци: Нерѓосувачки челик 304, 316L или Алуминиум
- Стесови: Алуминиум или нерѓосувачки челик 304
- O-прстен: FKM/NBR/EPDM
- Големина: KF10-KF50 (Погледнете слика 1
Ренг на вакуум
Еластомерно затворање: >= 1 x 10-8 Torr
Температурен опсег
FKM: -50°C до 200°C

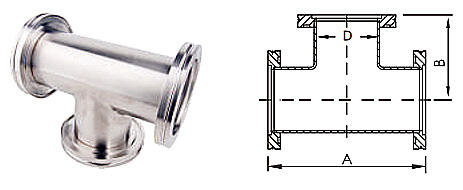

ISO-K Еднакви Ти
*Материјал: SS304/SS316L
| Модел за 304 | Големина (ISO/NW) | A/mm | B/мм | D/mm | N.W/g |
|---|---|---|---|---|---|
| FTS021S62504 | ISO63 | 165 | 82.5 | 63.5 | |
| FTS021S80304 | ISO80 | 177.8 | 88.9 | 76.2 | |
| FTS021S100404 | ISO100 | 209.4 | 104.7 | 101.6 | |
| FTS021S160604 | ISO160 | 298.6 | 149.3 | 152.4 |
