KF пеперутков вентил со рака KF25/KF40/KF50 SS304 SS316L вакуумски завртен вентил со плоча со FKM седло од нерѓосувачки челик за проток преку регулирање NW25/NW40/NW50
SS304 SS316L вакуумски пеперутков вентил со рачно управување преку рака KF25/KF40/KF50 NW25-50 пеперуткови вентили од нерѓосувачки челик за полупроводници
- Преглед
- Препорачани производи
Користени како вентилациони, затворни или високо-вакуумски вентили, пеперуткестите вентили имаат едноставна конструкција и можат да се инсталираат на вакуумската издувна линија на полупроводнички алатки. Пеперуткестите вентили се карактеризираат по нивната компактна конструкција и висока проводливост. Изработени од нерѓосувачки челик 304 или 316L, овие вентили се достапни и со рачен погон или електропневматски.
Дизајн и карактеристики
*Ротациона плоча со FKM седло
*Компактни димензии и мала тежина, лесна инсталација
*Минимална димензија од лице до лице, минимален простор за инсталација
*Регулација на протокот преку прилагодување на степенот на отворање и може да се постави на произволен степен на отворање
Технички параметри
| Материјал на телото на вентилот: | SS304/SS316L | |
| Материјал за заптивање на седиштето: | FKM,NBR по избор | |
| Вакуум опсег: | 105-6.7x10■ Pa | |
| Стапка на теч: | 1.3x103 Pa.L/s | |
| Циклуси до Сервисирање: | Циклуси: | 800.000 Пати |
| Вентил: | 100.000 пати | |
| Агол на Отварање: | 0-90 степени | |
| Температурен опсег: | Седиште од FKM: | -30℃ до 150℃ (Приближно) |
| Седиште од NBR: | -25℃ до 80℃(Приближно) | |
| Опериран: | Рачно, Пневматичен погон, Електричен погон | |
| Компримиран воздух: | 0.4-0.8Mpa | |
| Брзина на отварање/затварање: | Алуминиумски погон: | ≤3S |
| Електричен погон тип вклучи/исклучи: | Стандарден 30 S.10S,15S опција | |
| Напон на соленоид: | AC220V,50Hz,6W или по барање | |
| Стандарден електричен погон: | Тип вклучи-исклучи | |
| Достапно со Показател на позиција | Опционална сигнализација на повратна информација | |
Пеперуткест вентил со КФ приклучок и точка за рачно отворање
| VBK01H2431K25NN | KF25 | 40 | 26.2 | 28 | 53 | 60 | 50 | 85 | 0.76 |
| VBK01H2431K40NN | KF40 | 55 | 41.2 | 35 | 70 | 70 | 58 | 93 | 1.18 |
| VBK01H2431K50NN | KF50 | 75 | 52.2 | 45 | 98 | 100 | 75 | 115 | 2.54 |
| Модел за 304 | Големина | D/mm | D1/mm | A/mm | B/мм | H/мм | L1/mm | L2/mm | Н.Т. (kg) |
|---|

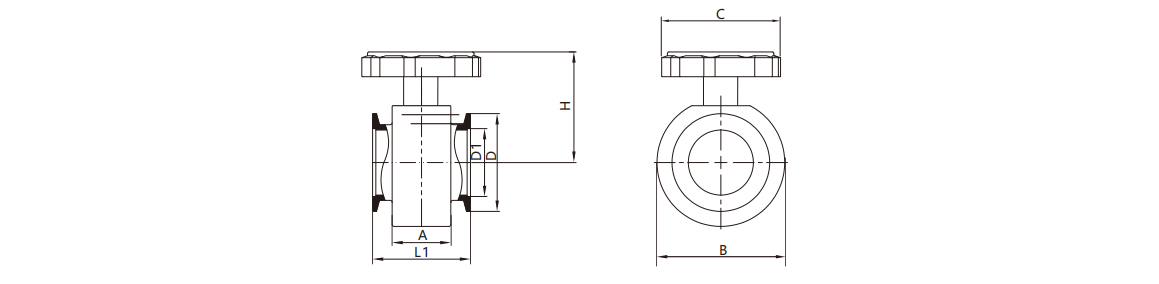

Пеперуткест вентил со КФ приклучок и точка за рачно отворање
| Модел за 304 | Големина | D/mm | D1/mm | A/mm | B/мм | C/мм | H/мм | L1/mm |
| VBK01W1431K25NN | KF25 | 40 | 26.2 | 28 | 53 | 48 | 60 | 50 |
| VBK01W1431K40NN | KF40 | 55 | 41.2 | 35 | 70 | 48 | 79 | 58 |
| VBK01W1431K50NN | KF50 | 75 | 52.2 | 45 | 98 | 62.5 | 89 | 75 |

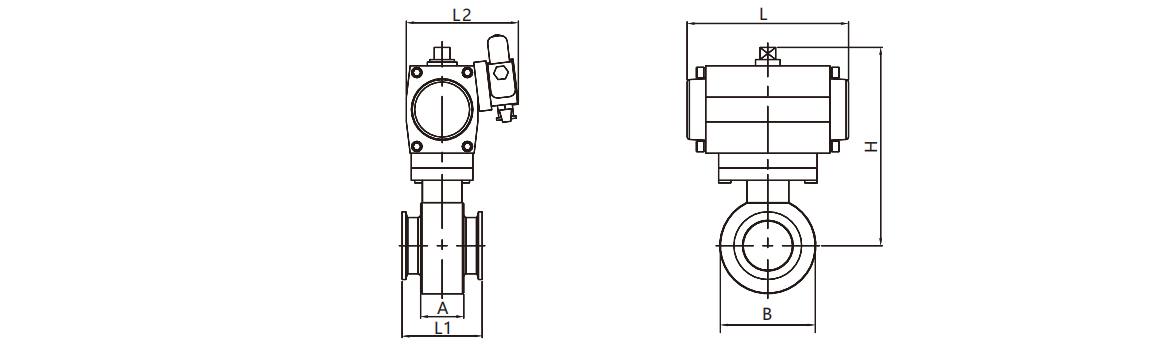

Пневматичен KF фланец бабочка вентил со електромагнет, двојно дејствување
| Модел за 304 | Големина | A/mm | B/мм | L1/mm | L2/mm | L/mm | H/мм |
| VBK01AC431K251N | KF25 | 28 | 53 | 50 | 90 | 152 | 160 |
| VBK01AC431K401N | KF40 | 35 | 70 | 65 | 90 | 152 | 170 |
| VBK01AC431K501N | KF50 | 45 | 98 | 85 | 90 | 152 | 185 |

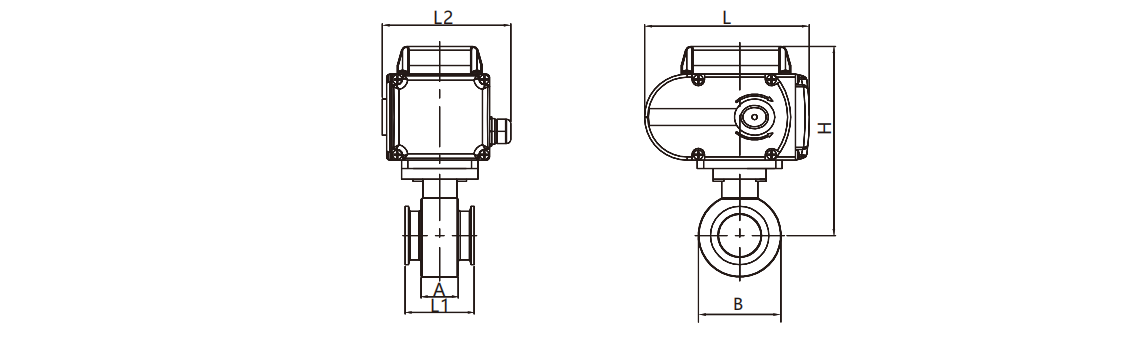

Електричен погон KF фланец бабочест вентил
| Модел за 304 | Големина | A/mm | B/мм | L1/mm | L2/mm | L/mm | H/мм |
| VBK01E1431K25NN | KF25 | 28 | 53 | 50 | 140 | 165 | 195 |
| VBK01E1431K40NN | KF40 | 35 | 70 | 65 | 140 | 165 | 200 |
| VBK01E1431K50NN | KF50 | 45 | 98 | 85 | 140 | 165 | 215 |
