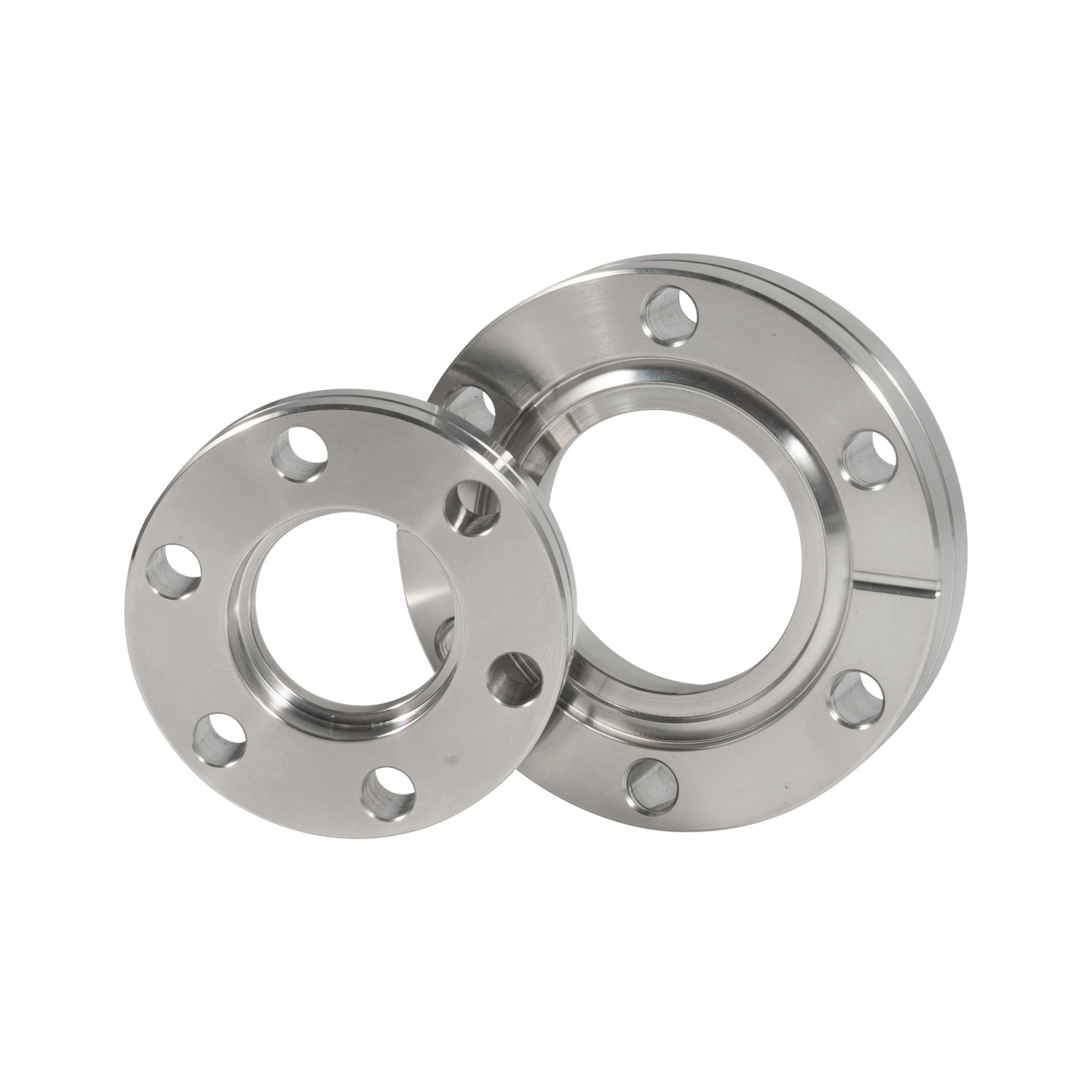

SERIJA PRIRUBNICA CF
CF prirubnice su dostupne s navojnim ili bez navojnih rupa. Prirubnice s navojem dostupne su s UNCUNf ili metričkim navojem. Prirubnice s navojem imaju prolazne rupe, tako da vijci mogu nešto stršiti s leđa prirubnice kada se pričvrste na prirubnicu bez navoja. Prirubnice CF bez navoja mogu se međusobno pričvrstiti vijcima od nerđajućeg čelika i šesterokutnim maticama ili pločastim maticama. Pločaste matice centriraju se same preko dvije susjedne rupe i mogu se držati na mjestu jednim prstom dok se vijci zatežu. Dostupne su za većinu veličina prirubnica od 1 1/3 do 10 inča (33,96-254 mm) vanjskog promjera. Umjesto šesterokutnih vijaka, za CF prirubnice od 2 3/4 do 10 inča (33,96 do 354 mm) vanjskog promjera dostupni su 12-točkasti vijci. Vijci s posrebrenim premazom uklanjaju potrebu za sredstvom protiv zalepljivanja u čistim sobama.

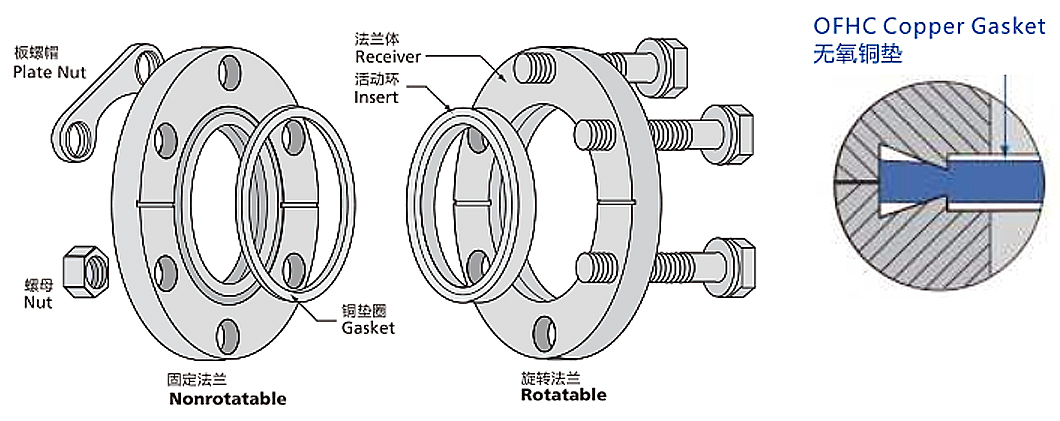

UPUTE ZA SASTAVLJANJE CF PRIRUBNICA
1. Nanesite malu količinu visokotemperaturnog sredstva protiv zalepljivanja na navoje vijaka
2. Provjerite jesu li obje površine prirubnica čiste i rubovi za brtvljenje bez ogrebotina i udubina.
3. Korištenjem čistih rukavica otpornih na dlake, uklonite brtvilo.
4. Postavite brtvilo u žljeb nožastog ruba nepokretnog prirubnica.
5. Poravnajte uzorak montažnih rupa i žljebova za testiranje curenja.
6. Postavite odgovarajuće vijke i pritegnite ih ručno. Provjerite jesu li površine prirubnica paralelne.
7. Pritegnite vijke za 1/4 do 1/2 okretaja koristeći zvjezdasti uzorak dok površine prirubnica ne dođu u metalni kontakt.
8. Stegnite spojnice na navedenu vrijednost momenta sile koristeći isti uzorak.
* Američki proizvođači CF prirubnica nazivaju ih prema vanjskom promjeru izmjerenom u inčima, tj. CF600 prirubnica ima vanjski promjer od otprilike 6 inča.
* Europska identifikacija ovih prirubnica izražava se na različite načine; vanjski promjer prirubnice mjeri se u milimetrima ili unutarnji promjer prirubnice s provrtom (područje obrađeno za prihvat cijevi za zavarivanje) mjeri se u milimetrima ili unutarnji promjer najvećeg provrta mjeri se u milimetrima. Mjere se zaokružuju na najbliži milimetar u svrhu označavanja.
* Prirubnice američkog i metričkog CF sustava su međusobno kompatibilne. Jedina razlika u dizajnu je ta što metričke prirubnice imaju metričku navojnu vrpcu izrađenu u navrtanim rupama za vijke. QiMing može po narudžbi isporučiti obje vrste metričkih navrtanih prirubnica.
| Veličina prirubnice u SAD | Din standard | Europske veličine | Vanjski promjer prirubnice | |
| Centimetar | Milimetar | |||
| CF133 | DN16 CF | CF16 | 1.33" | 33.8 |
| CF212 | CF25 | 2.12" | 53.8 | |
| CF275 | DN35 CF | CF35 | 2.75" | 70 |
| CF275 | CF40 | 2.75" | 85.7 | |
| CF338 | CF50 | 3.38" | 114.3 | |
| CF450 | DN63 CF | CF63 | 4.5" | 117.5 |
| CF462 | CF80 | 4.62" | 152.4 | |
| CF600 | DN100 CF | CF100 | 6" | 203.2 |
| CF675 | CF130 | 6.75" | 254 | |
| CF800 | DN150 CF | CF160 | 8" | 304 |
| CF1000 | DN200 CF | CF200 | 10" | 336.6 |
| CF1200 | DN250 CF | CF250 | 12 | 355.6 |
| CF1325 | CF270 | 13.25" | 419.1 | |
| CF1400 | DN300 CF | CF300 | 14" | 355.6 |
| CF1650 | DN350 CF | CF350 | 16.5" | 419.1 |

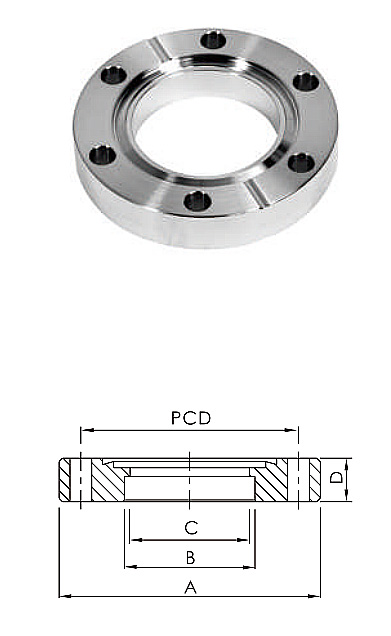

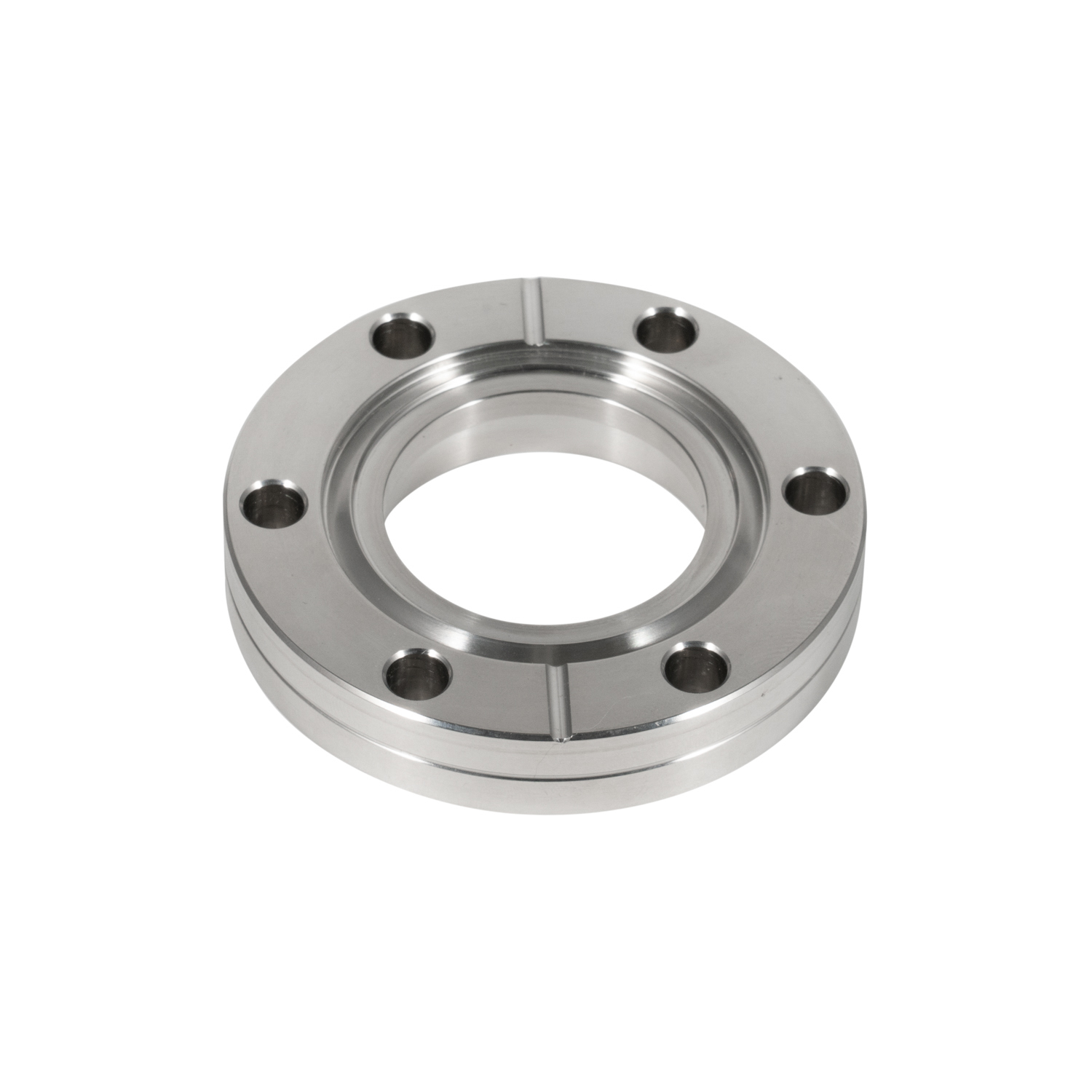

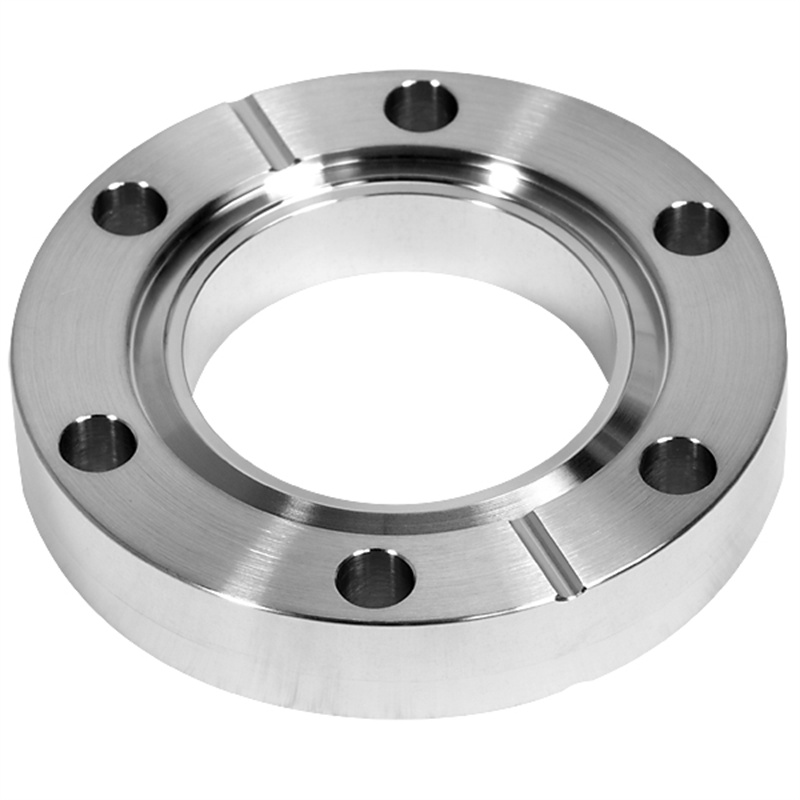

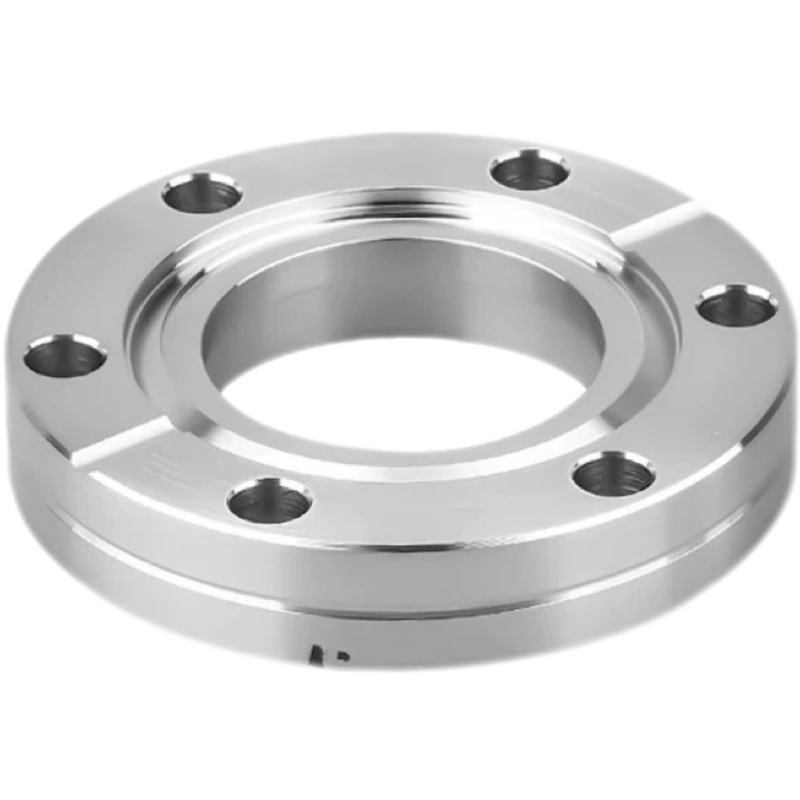

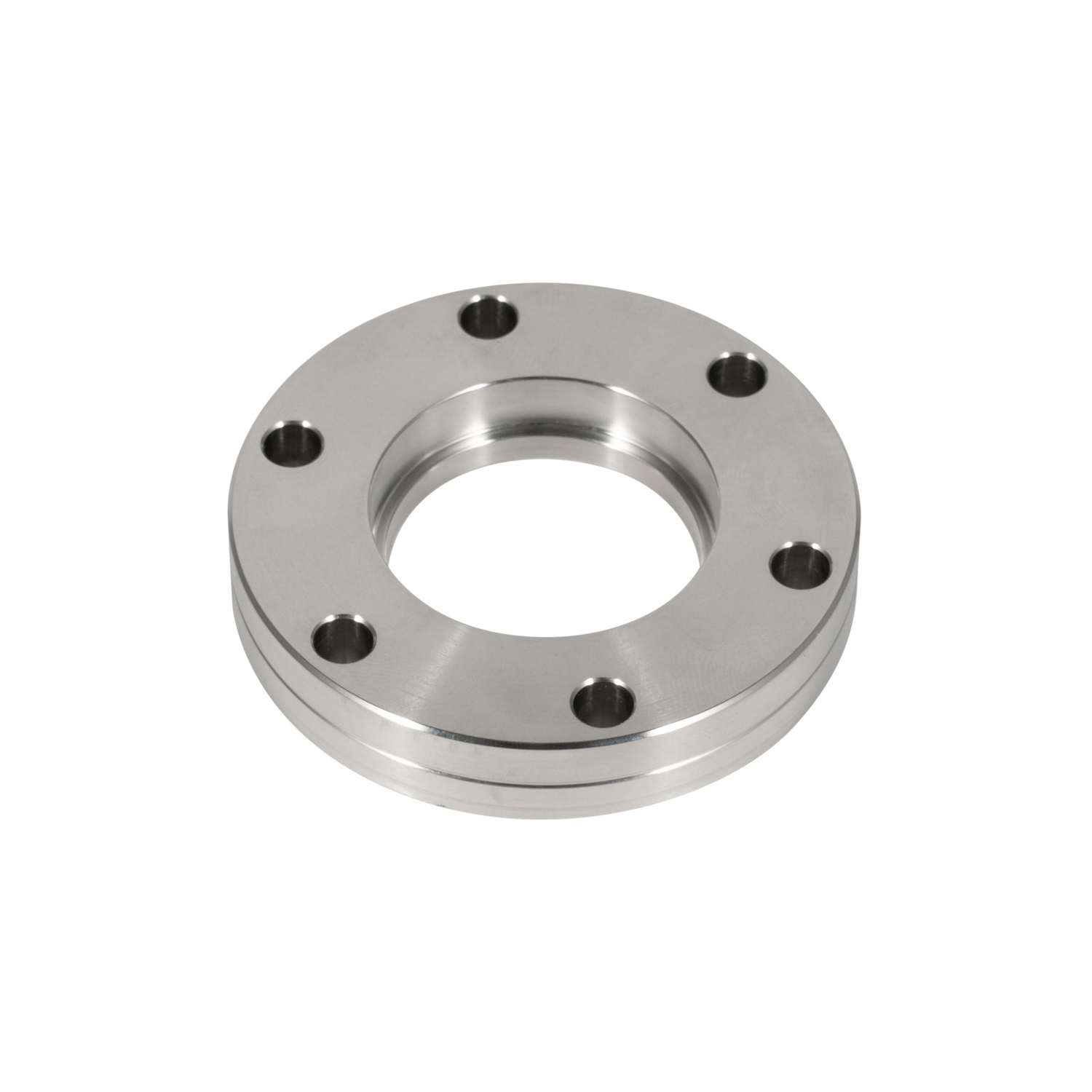

CF Bored Flange
*Materijal:SS304/SS316
*Navojni i prolazni otvori
Prohodni otvori
| Model za 304 | Veličina | A (Inč/mm) | B (Inč/mm) | C (Inč/mm) | D (Inč/mm) | Promjer otvora za vijak (Inč/mm) | Broj otvora za vijak | PCD (Inč/mm) | N.W. (g) |
|---|---|---|---|---|---|---|---|---|---|
| GWF011F160504 | CF16-1/2" | 1.33/33.8 | 0.505/12.83 | 0.505/12.83 | 0.37/7.6 | 0.172/4.4mm | 6 | 1.062/26.97 | |
| GWF011F160754 | CF16-3/4" | 1.33/33.8 | 0.755/19.2 | 0.63/16 | 0.37/7.6 | 0.172/4.4mm | 6 | 1.062/26.97 | |
| GWF011F251004 | CF25-1" | 2.12/53.8 | 1.01/25.65 | 0.875/22.1 | 0.47/11.9 | 0,265/6,7 mm | 6 | 1.625/41.28 | |
| GWF011F350754 | CF35-3/4" | 2.75/70 | 0.755/19.2 | 0.63/16 | 0.5/12.7 | 0,265/6,7 mm | 6 | 2.312/58.72 | |
| GWF011F351004 | CF35-1" | 2.75/70 | 1.01/25.65 | 0.875/22.1 | 0.5/12.7 | 0,265/6,7 mm | 6 | 2.312/58.72 | |
| GWF011F351504 | CF35-1,5" | 2.75/70 | 1.51/38.35 | 1.375/34.9 | 0.5/12.7 | 0,265/6,7 mm | 6 | 2.312/58.72 | |
| GWF011F501504 | CF50-1,5" | 3.38/85.7 | 1.51/38.35 | 1.375/34.9 | 0.62/15.75 | 0,332/8,43mm | 8 | 2.85/72.39 | |
| GWF011F502004 | CF50-2" | 3.38/85.7 | 2.01/51.05 | 1.875/47.63 | 0.62/15.75 | 0,332/8,43mm | 8 | 2.85/72.39 | |
| GWF011F632504 | CF63-2.5" | 4.5/114.3 | 2.51/63.75 | 2.375/60.33 | 0.68/17.4 | 0,332/8,43mm | 8 | 3.628/92.15 | |
| GWF011F802504 | CF80-2.5" | 4.62/117.5 | 2.51/63.75 | 2.375/60.33 | 0.75/19.1 | 0,332/8,43mm | 10 | 4.03/102.4 | |
| GWF011F803004 | CF80-3" | 4.62/117.5 | 3.01/76.45 | 2.875/73.02 | 0.75/19.1 | 0,332/8,43mm | 10 | 4.03/102.4 | |
| GWF011F1004004 | CF100-4" | 6/152.4 | 4.01/101.85 | 3.875/98.42 | 0.78/19.9 | 0,332/8,43mm | 16 | 5.128/130.25 | |
| GWF011F1606004 | CF160-6" | 8/203.2 | 6.02/152.9 | 5.835/148.2 | 0.88/22.3 | 0,332/8,43mm | 20 | 7.128/181.05 | |
| GWF011F2008004 | CF200-8" | 10/254 | 8.02/203.7 | 7.834/199 | 0.97/24.6 | 0,332/8,43mm | 24 | 9.128/231.85 | |
| GWF011F25010004 | CF250-10" | 12/304 | 10.03/254.5 | 9.75/247.65 | 1.12/28.45 | 0,332/8,43mm | 32 | 11.18/283.97 |
Metrički navoj
| Model za 304 | Veličina | A (Inč/mm) | B (Inč/mm) | C (Inč/mm) | D (Inč/mm) | Metrički navoj | Metrički navoj br. | PCD (Inč/mm) | N.W. (g) |
|---|---|---|---|---|---|---|---|---|---|
| GWF01M1F160504 | CF16-1/2" | 1.33/33.8 | 0.505/12.83 | 0.505/12.83 | 0.37/7.6 | M4<br> | 6 | 1.062/26.97 | |
| GWF01M1F160754 | CF16-3/4" | 1.33/33.8 | 0.755/19.2 | 0.63/16 | 0.37/7.6 | M4<br> | 6 | 1.062/26.97 | |
| GWF01M1F251004 | CF25-1" | 2.12/53.8 | 1.01/25.65 | 0.875/22.1 | 0.47/11.9 | M6 | 6 | 1.625/41.28 | |
| GWF01M1F350754 | CF35-3/4" | 2.75/70 | 0.755/19.2 | 0.63/16 | 0.5/12.7 | M6 | 6 | 2.312/58.72 | |
| GWF01M1F351004 | CF35-1" | 2.75/70 | 1.01/25.65 | 0.875/22.1 | 0.5/12.7 | M6 | 6 | 2.312/58.72 | |
| GWF01M1F351504 | CF35-1,5" | 2.75/70 | 1.51/38.35 | 1.375/34.9 | 0.5/12.7 | M6 | 6 | 2.312/58.72 | |
| GWF01M1F501504 | CF50-1,5" | 3.38/85.7 | 1.51/38.35 | 1.375/34.9 | 0.62/15.75 | M8 | 8 | 2.85/72.39 | |
| GWF01M1F502004 | CF50-2" | 3.38/85.7 | 2.01/51.05 | 1.875/47.63 | 0.62/15.75 | M8 | 8 | 2.85/72.39 | |
| GWF01M1F632504 | CF63-2.5" | 4.5/114.3 | 2.51/63.75 | 2.375/60.33 | 0.68/17.4 | M8 | 8 | 3.628/92.15 | |
| GWF01M1F802504 | CF80-2.5" | 4.62/117.5 | 2.51/63.75 | 2.375/60.33 | 0.75/19.1 | M8 | 10 | 4.03/102.4 | |
| GWF01M1F803004 | CF80-3" | 4.62/117.5 | 3.01/76.45 | 2.875/73.02 | 0.75/19.1 | M8 | 10 | 4.03/102.4 | |
| GWF01M1F1004004 | CF100-4" | 6/152.4 | 4.01/101.85 | 3.875/98.42 | 0.78/19.9 | M8 | 16 | 5.128/130.25 | |
| GWF01M1F1606004 | CF160-6" | 8/203.2 | 6.02/152.9 | 5.835/148.2 | 0.88/22.3 | M8 | 20 | 7.128/181.05 | |
| GWF01M1F2008004 | CF200-8" | 10/254 | 8.02/203.7 | 7.834/199 | 0.97/24.6 | M8 | 24 | 9.128/231.85 | |
| GWF01M1F25010004 | CF250-10" | 12/304 | 10.03/254.5 | 9.75/247.65 | 1.12/28.45 | M8 | 32 | 11.18/283.97 |
UNC navoj
| Model za 304 | Veličina | A (Inč/mm) | B (Inč/mm) | C (Inč/mm) | D (Inč/mm) | UNC navoj | UNC navoj br. | PCD (Inč/mm) | N.W. (g) |
|---|---|---|---|---|---|---|---|---|---|
| GWF01T1F160504 | CF16-1/2" | 1.33/33.8 | 0.505/12.83 | 0.505/12.83 | 0.37/7.6 | 8-32 | 6 | 1.062/26.97 | |
| GWF01T1F160754 | CF16-3/4" | 1.33/33.8 | 0.755/19.2 | 0.63/16 | 0.37/7.6 | 8-32 | 6 | 1.062/26.97 | |
| GWF01T1F251004 | CF25-1" | 2.12/53.8 | 1.01/25.65 | 0.875/22.1 | 0.47/11.9 | 1/4-28 | 6 | 1.625/41.28 | |
| GWF01T1F350754 | CF35-3/4" | 2.75/70 | 0.755/19.2 | 0.63/16 | 0.5/12.7 | 1/4-28 | 6 | 2.312/58.72 | |
| GWF01T1F351004 | CF35-1" | 2.75/70 | 1.01/25.65 | 0.875/22.1 | 0.5/12.7 | 1/4-28 | 6 | 2.312/58.72 | |
| GWF01T1F351504 | CF35-1,5" | 2.75/70 | 1.51/38.35 | 1.375/34.9 | 0.5/12.7 | 1/4-28 | 6 | 2.312/58.72 | |
| GWF01T1F501504 | CF50-1,5" | 3.38/85.7 | 1.51/38.35 | 1.375/34.9 | 0.62/15.75 | 5/16-24 | 6 | 2.85/72.39 | |
| Sljedeći članak: | CF50-2" | 3.38/85.7 | 2.01/51.05 | 1.875/47.63 | 0.62/15.75 | 5/16-24 | 6 | 2.85/72.39 | |
| Sljedeći članak: | CF63-2.5" | 4.5/114.3 | 2.51/63.75 | 2.375/60.33 | 0.68/17.4 | 5/16-24 | 6 | 3.628/92.15 | |
| Sljedeći članak: | CF80-2.5" | 4.62/117.5 | 2.51/63.75 | 2.375/60.33 | 0.75/19.1 | 5/16-24 | 6 | 4.03/102.4 | |
| Sljedeći članak: | CF80-3" | 4.62/117.5 | 3.01/76.45 | 2.875/73.02 | 0.75/19.1 | 5/16-24 | 6 | 4.03/102.4 | |
| Sljedeći članak: | CF100-4" | 6/152.4 | 4.01/101.85 | 3.875/98.42 | 0.78/19.9 | 5/16-24 | 6 | 5.128/130.25 | |
| Sljedeći članak: | CF160-6" | 8/203.2 | 6.02/152.9 | 5.835/148.2 | 0.88/22.3 | 5/16-24 | 6 | 7.128/181.05 | |
| Sljedeći članak: | CF200-8" | 10/254 | 8.02/203.7 | 7.834/199 | 0.97/24.6 | 5/16-24 | 6 | 9.128/231.85 | |
| U slučaju da je to potrebno, to se može učiniti u skladu s člankom 6. stavkom 1. | CF250-10" | 12/304 | 10.03/254.5 | 9.75/247.65 | 1.12/28.45 | 5/16-24 | 6 | 11.181/283.97 |

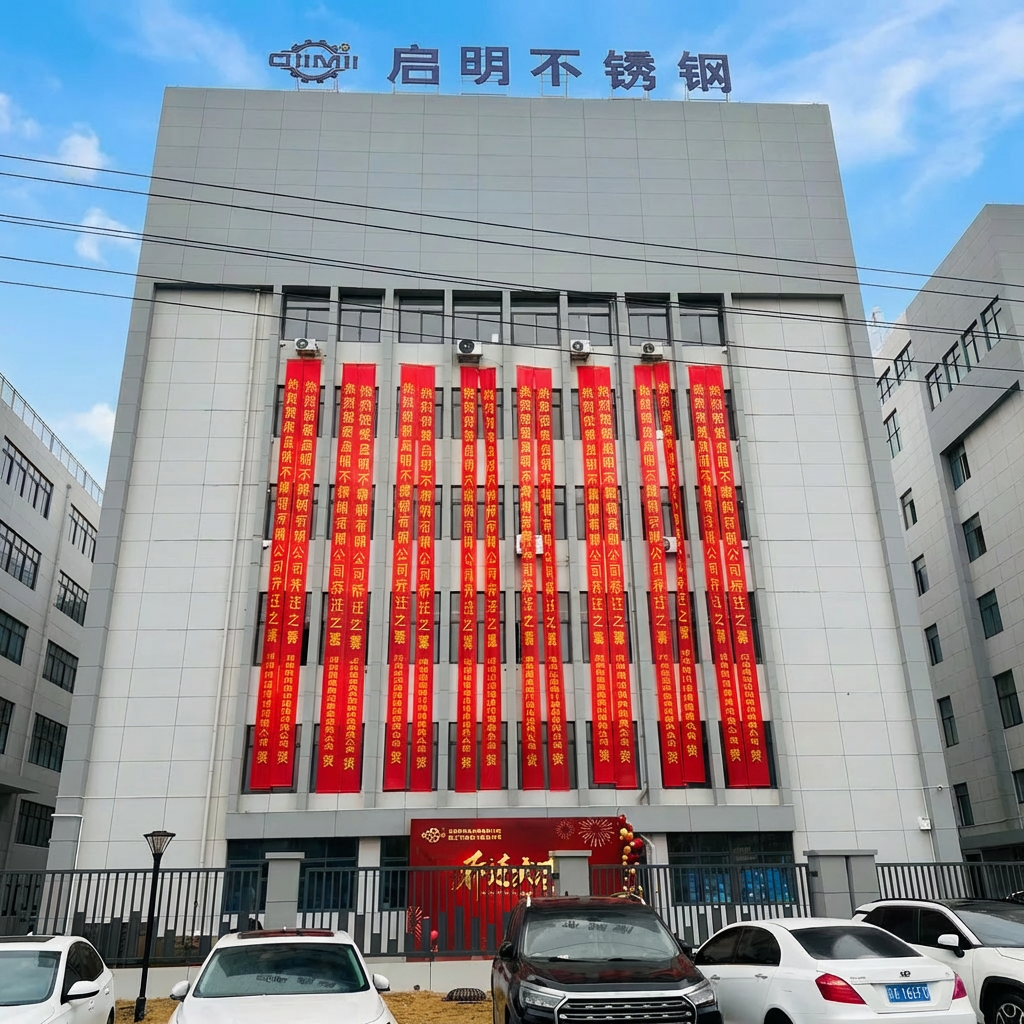

O nama
 |
Wenzhou QiMing Stainless Co., Ltd. osnovana je 2015. godine, smještena u gradu Wenzhou pružajući širok spektar ventila od nehrđajućeg čelika i pribora za prehrambenu, mlečnu, pićnu, kozmetiku, vinarsku industriju, poluprovodnike, LCD, solarnu S više od 10 godina razvoja, QiMing dobiva 3A certifikat i ISO9001: 2008. QiMingovo glavno tržište su Europa, SAD, Koreja, Japan i tako dalje. |
|
Tržište QiMing Naši proizvodi se izvoze u mnoge zemlje, uključujući Južnu Koreju, Sjedinjene Države, Ujedinjeno Kraljevstvo, Italiju, Francusku, Europska unija, Nizozemska, Finska, Rusija, Bjelorusija, Tajland, Kanada, Meksiko, Australija, Njemačka, Španjolska, Malezija, Singapur, Vijetnam, Indonezija, Indija, Filipini, Japan, Paraguay, Brazil, Čile, Peru i još mnogo toga. |
 |
 |
QiMing tim Naši iskusni inženjeri blisko surađuju s svakom kupcem kako bi pronašli najbolje moguće rješenja. u skladu s ovim ciljem, u skladu s našim ciljevima, u skladu s našim ciljevima, u skladu s ovim načelom, tvrtka je posvećena poboljšanju performansi i vrijednosti svojih proizvoda, usluga i rešenja koja odgovaraju vašim zahtjevima |

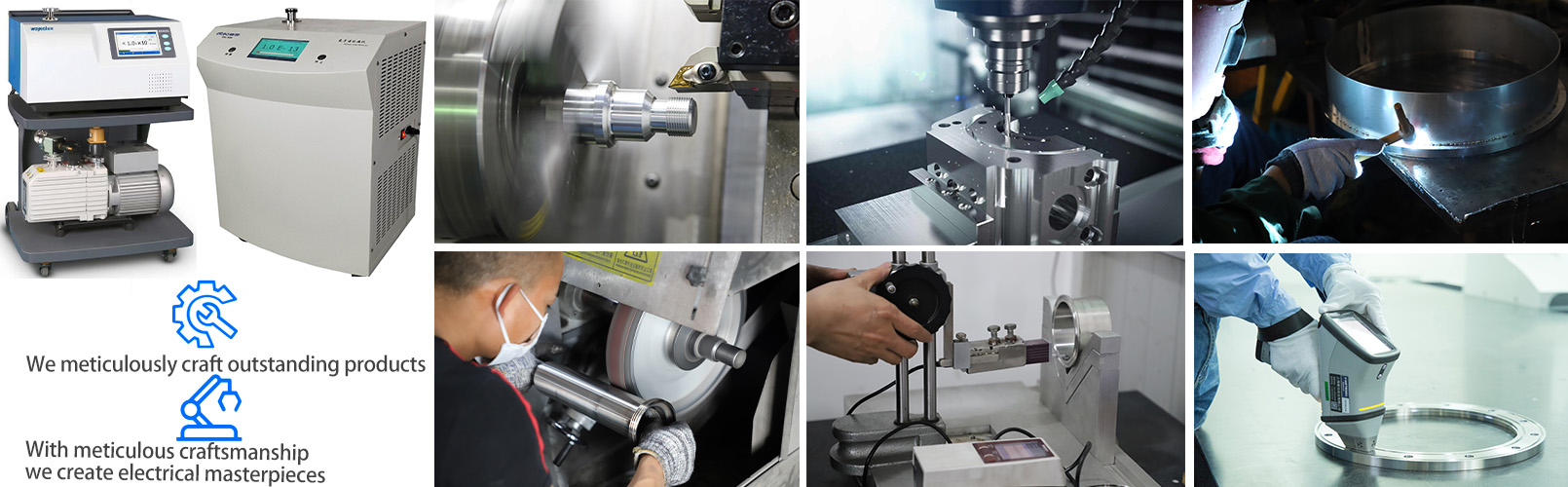

Oprema i testiranje
