SS304/SS316L ISO-F fiksni zakovani slijepi flanec ISO63-ISO630 priključak za vakuum od nerđajućeg čelika NW63/NW630 visokokvalitetni vakuumski flanci
Cijevni priključci od nerđajućeg čelika pod vakuumom ISO63-ISO500 ISO-F fiksni, vijcana slijepa ploča SS304 SS316L slijepi vakuumski priključak
- Pregled
- Preporučeni proizvodi
Upute za montažu ISO flanata
ISO prirubnice su veće od KF prirubnica, slične su KF prirubnicama, koriste centrirni prsten za brtvljenje; ISO prirubnice se široko koriste u sustavima koji zahtijevaju često čišćenje ili demontažu.

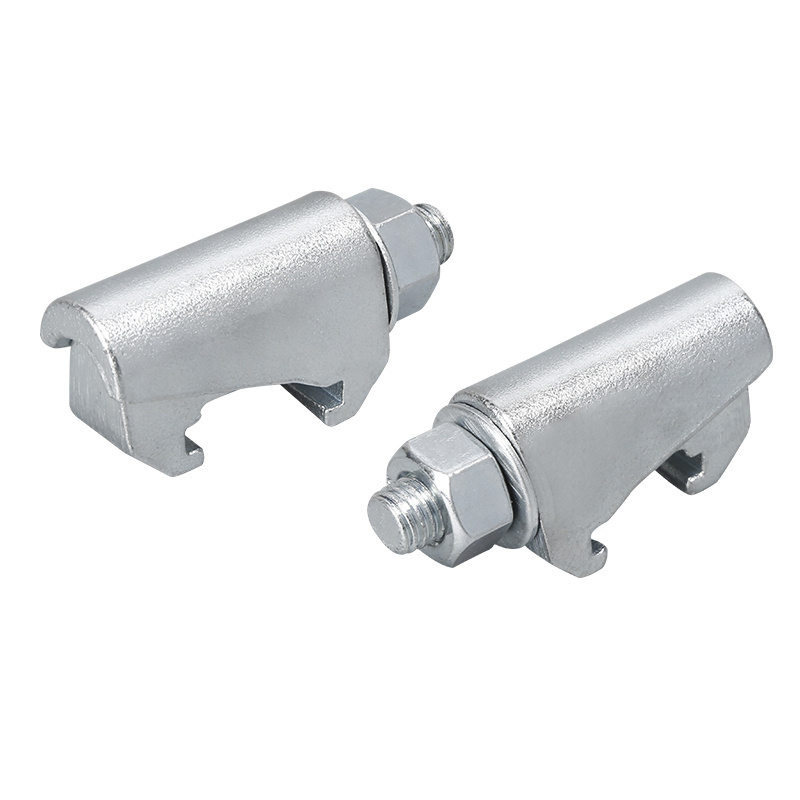

Postoje dvije različite metode za spajanje flensa: 1. Vijcima (ISO-F, pogledajte dijagram C) ili 2. Kliještima s kandžama (ISO-K, pogledajte dijagram A). Ova dva flensa izgledaju vrlo različito, ali ih se može spojiti pomoću jednog kliješta s kandžama (pogledajte dijagram B).

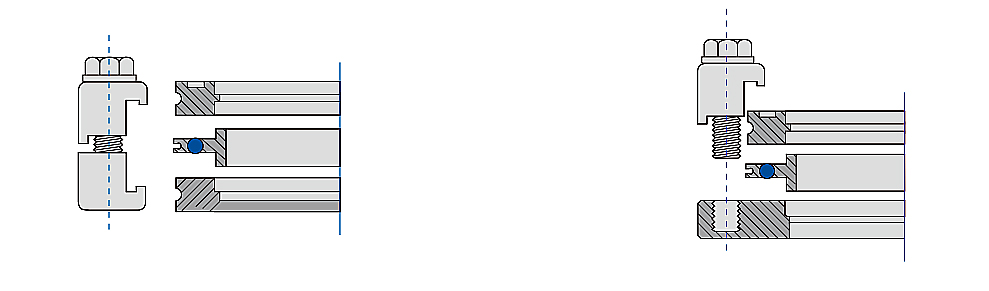

A. ISO-K flanša s dvokliještom stezaljkom B. ISO-K flanša s jednokliještom stezaljkom

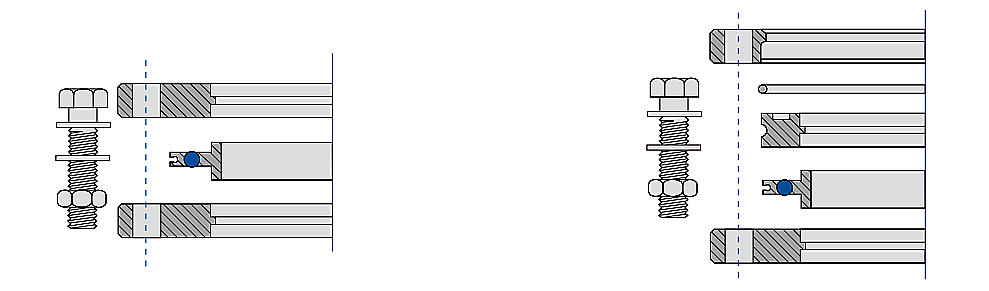

A. ISO-K flanša s B. ISO-K flanša i nepomična s rotirajućim vijčanim prstenom
Primjene
ISO flensovi su bezspolni spojevi izrađeni od nerđajućeg čelika 304, mogu se koristiti u širokom rasponu primjena uključujući
- ISO-KF spojnice mogu se koristiti u različitim primjenama uključujući:
- Oprema za grube i predhodne cjevovode
- Male sustave
- Sustave koji zahtijevaju često čišćenje ili izmjene
- Istraživački i nastavni laboratoriji
- ISO-KF komponente prvenstveno su dizajnirane za uporabu pri podatmosferskom tlaku. Zbog velikog broja elastičnih brtvila koja se koriste.
Opis
ISO-KF sustav je modularni, blok-metod izrade cjevovoda. Korištenje ISO komponenti pruža nekoliko prednosti. Budući da su dimenzije komponenti standardizirane, koljena, trokrake, križevi ili ventili za određenu veličinu mogu se međusobno zamijeniti. Prirubnice su ''bez spola'' i brtva je simetrična, tako da su komponente rotacijski postavljive. Korištenjem ISO komponenti, sklop sustava je brz i učinkovit po pitanju troškova. Pogledajte Sliku 1 za ISO dimenzije prirubnica veličina 10, 16, 25, 40 i 50. Ove dimenzije vrijede za ISO-KF prirubnice ovih nazivnih promjera u cijelom katalogu.
Materijal i veličina
- Flanice, zatvarači, priključci: Nerđajući čelik 304, 316L ili aluminij
- Steznici: Aluminij ili nerđajući čelik 304
- O-prsten: FKM/NBR/EPDM
- Veličina: KF10-KF50 (pogledajte Sliku 1
Opseg vakuma
Elastomerno brtvljenje: >= 1 x 10-8 Torr
Temperaturni raspon
FKM: -50°C do 200°C

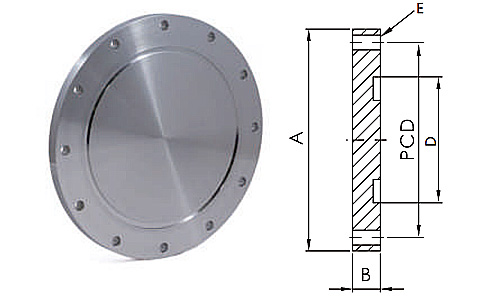

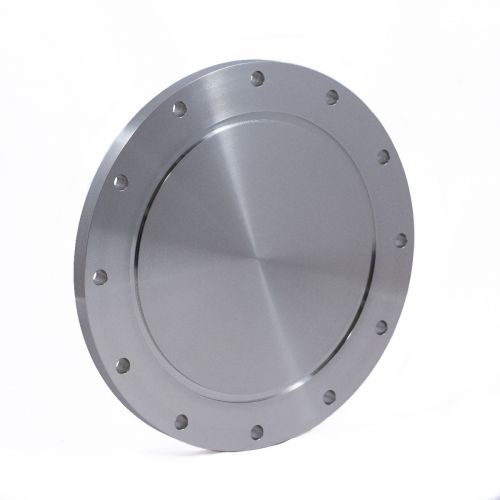

ISO-F fiksna prirubnica s vijcima, čvrsta prirubnica
*Materijal:SS304/SS316L
| Model za 304 | Veličina (ISO/NW) | A/mm | B/mm | D/mm | E (*Broj) | PCD | N.W./g |
|---|---|---|---|---|---|---|---|
| FBB83H1S634 | 63 | 130 | 12 | 70 | 9*4 | 110 | |
| FBB83H1S804 | 80 | 145 | 12 | 83 | 9*8 | 125 | |
| FBB83H1S1004 | 100 | 165 | 12 | 102 | 9*8 | 145 | |
| FBB83H1S1604 | 160 | 225 | 16 | 153 | 11*8 | 200 | |
| FBB83H1S2004 | 200 | 285 | 16 | 213 | 11*12 | 260 | |
| FBB83H1S2504 | 250 | 335 | 16 | 261 | 11*12 | 310 | |
| FBB83H1S3204 | 320 | 425 | 20 | 318 | 14*12 | 395 | |
| FBB83H1S4004 | 400 | 510 | 20 | 400 | 14*16 | 480 | |
| FBB83H1S5004 | 500 | 610 | 20 | 501 | 14*16 | 580 | |
| FBB83H1S6304 | 630 | 750 | 24 | 651 | 14*20 | 720 |
