Sähkömagneettinen manuaaliportti ruostumaton teräs SS304/SS316L KF16/KF25/KF40/KF50 kaasu sähköteho tyhjiö suorakulmainen kulmaportti NW16/NW25/NW40/NW50
Ruostumaton teräksinen tyhjiömagneettiventtiili KF25-40/NW sähkövirta SS304 SS316L tyhjiö suora kulmaventtiili
- Yleiskatsaus
- Suositellut tuotteet
Kulmaventtiilit ovat laitteita, jotka käsin tai pneumatiikalla kääntävät kierretyötä ohjatakseen venttiilin akselia ylös ja alas, jolloin venttiilin istuin avautuu tai sulkeutuu, ja siten yhdistää tai katkaisee ilmavirran tyhjiöjärjestelmässä. Venttiilin runko on suunniteltu 90°:n suorakulmaiseksi (L-tyyppi) ja 45°:n kulmaiseksi (Y-tyyppi). Liitäntäliittimiä on saatavana KF-, ISO-, CF-tyypeissä sekä putkipäissä.
Niiden käyttöalue on korkea-alueella, painetaso 1x10℃ Pa:sta 1,2x10 Pa:aan, vuototaso 1,3x10℃ Pa L/s. Käsin ohjattavat kulmaventtiilit ovat erinomainen ratkaisu, kun automaatiota ei tarvita; niitä käytetään usein karkeistuksessa ja korkea-alan esiputkistoissa, ja ne toimivat erinomaisina kammioventtiileinä. QiMingin kulmaventtiilejä käytetään sovelluksissa, jotka vaihtelevat puolijohdeteollisuuden valmistuksesta plasmafysiikan tutkimukseen ja ydinhiukkaskiihdyttimiin. QiMing tarjoaa kaikki sarjat kulmaventtiilejä, jotka sopivat tyhjiösovelluksiin, kuten korkea-alueen prosesseihin, korkea-alueen sovelluksiin pumpattavissa järjestelmissä, puolijohdeteknologiassa ja tutkimusjärjestelmissä.
Tekniset parametrit
| Venttiilin runkoaine: | SS304/SS316L | |
| Istukan tiivisteaine: | FKM, NBR vaihtoehtoisesti | |
| Käyttöalueet: | Kelluvalla: | 1X10-6 Pa-1,2x105 Pa |
| Ilman kelluva: | 1X106 Pa-1,2x105 Pa | |
| Vuotosuhde: | Kelluvalla: | 1,3x107 Pa L/s |
| Ilman kelluva: | 1,3x106 Pa L/s | |
| Kierrokset huoltoon saakka: | Kierroksia: | 800 000 kertaa |
| Kelluvalla: | 1 500 000–2 000 000 kertaa | |
| Ilman kelluva: | 1 500 000–2 000 000 kertaa | |
| Uuni lämpötila: | Auki: 200℃, Kiinni: 150℃ | |
| Asennuspaikka: | Mihin tahansa suuntaan | |
| Purkautettu ilma: | 0,4-0,8Mpa | |
| Avaa/Sulje-nopeus: | ≤1s | |
| Lämpötila-alue: | FKM-penkkitiiviste: | -30 °C:sta 150 °C:een (noin) |
| NBR-penkkitiiviste: | -25 °C:sta 80 °C:seen (noin) | |
| Soolenoidin jännite: | AC220V, 50 Hz, 6 W tai tilauksesta | |
| Saatavilla asemointi-indikaattorilla | Valinnaisesti signaalipalautteella | |

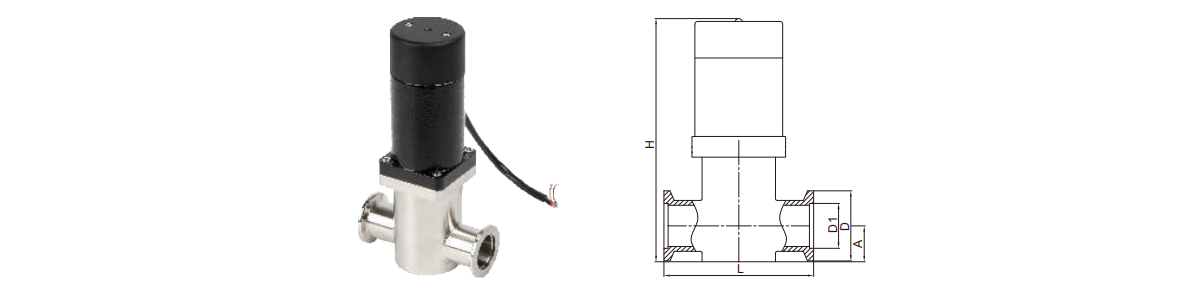

Sähkömagneettinen suoraventtiili
| Malli 304 | Koko |
A/mm | D/mm | D1/mm | H/mm | L/mm | N.M./kg |
| VZB01DC43N1K16 | KF16 | 18 | 30 | 17.2 | 177 | 80 | |
| VZB01DC43N1K25 | KF25 | 20.5 | 40 | 26.2 | 183 | 100 | 1.7 |
| VZB01DC43N1K40 | KF40 | 29 | 55 | 41.2 | 225 | 130 | |
| VZB01DC43N1K50 | KF50 | 35 | 75 | 52.2 | 265 | 140 |
