شفة ألمنيوم KF مشبك عارضة KF16/KF25/KF40/KF50 تركيب مشبك فراغ عالي الجودة NW16/25/40/50 ولأوعية غرف الفراغ عالية الجهد البسيطة
تركيبات أنابيب فراغية من الألومنيوم مع مشبك عبّارة KF، مشبك توصيل فراغي NW من الفولاذ المقاوم للصدأ SS304، مشبك عبّارة من الفولاذ المقاوم للصدأ لقطاع أشباه الموصلات
- نظرة عامة
- المنتجات الموصى بها
التطبيقات
شفات KF مصممة بدون جنس ومصنوعة من الفولاذ المقاوم للصدأ 304، ويمكن استخدامها في مجموعة واسعة من التطبيقات بما في ذلك:
* أنابيب التفريغ الأولي والخط الأمامي
* الأنظمة الصغيرة للأنابيب
* الأنظمة التي تحتاج إلى تنظيف أو تعديل متكرر
* مختبرات البحث والتدريس
المادة والحجم
*الشفات، الألواح العازلة، الوصلات: الفولاذ المقاوم للصدأ 304، 316L أو الألومنيوم
*المشابك: ألومنيوم أو فولاذ مقاوم للصدأ 304
*الحلقة O: فيتون/NBR/EPDM
*الحجم: KF10-KF50 (انظر الشكل 1)
نطاق الشغف
ختم المطاط المرن: >= 1 × 10 -8تورو
مدى درجة الحرارة
فيتون: -50°م إلى 200°م
NBR: -20°م إلى 80°م
التثبيت
تُركَّب مكونات ISO-KF عن طريق إدخال حلقة توسيط بين وجهي المشفة، ثم تثبيت التجميع بواسطة مشفة ذات قابض محيط (انظر الشكل 2)

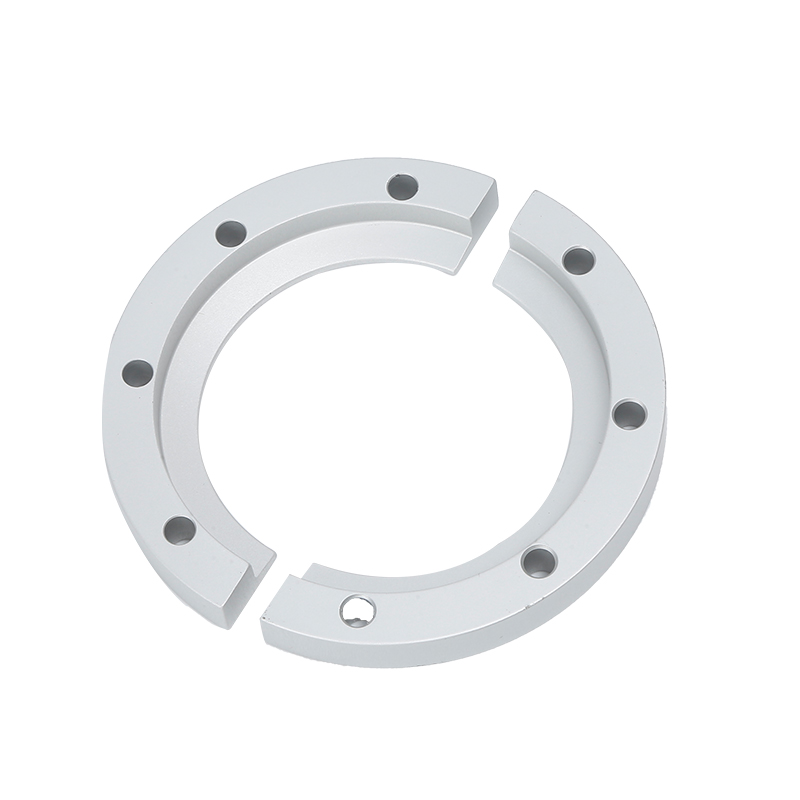

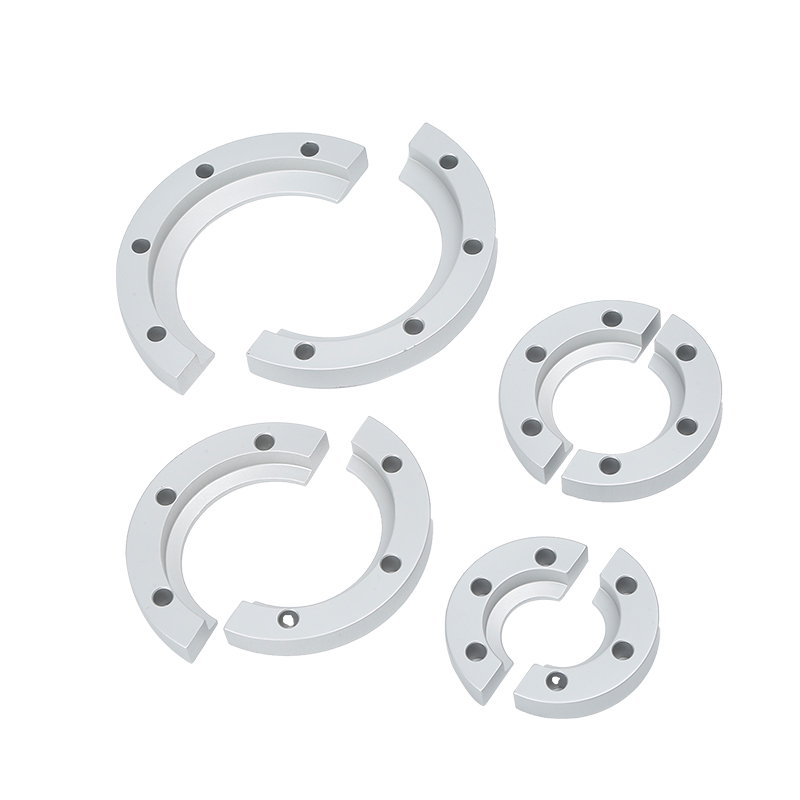

تُستخدم مشابك الجدار الفاصل لتوصيل الشفاه KF بالجدران الفاصلة. وتُستخدم شفة KF في أنابيب التفريغ عبر الخطوط أو خطوط السحب، و
لأوعية الحجرة ذات الجهد العالي البسيطة.
- يوفر اتصالًا بسيطًا وآمنًا للوحة القاعدة

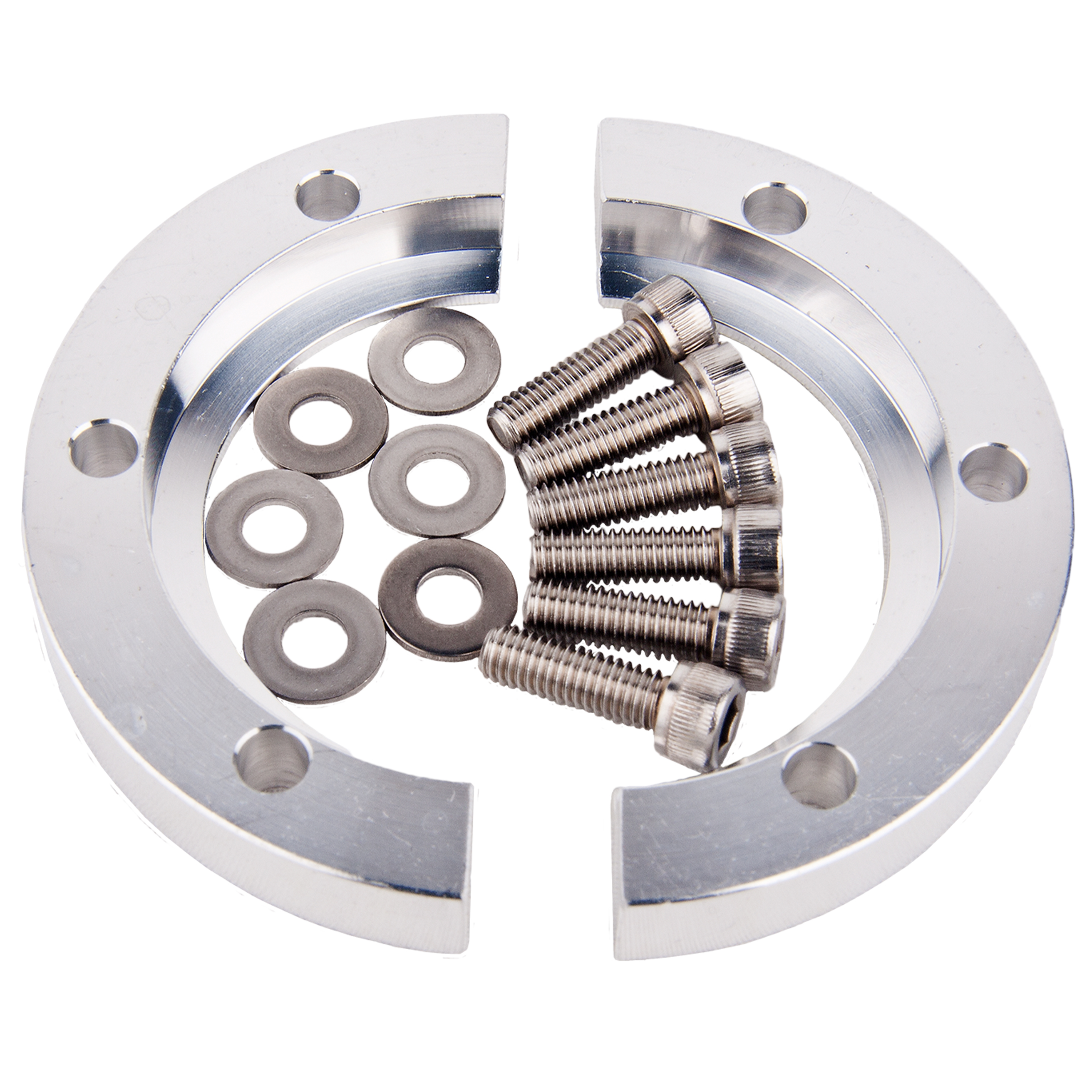

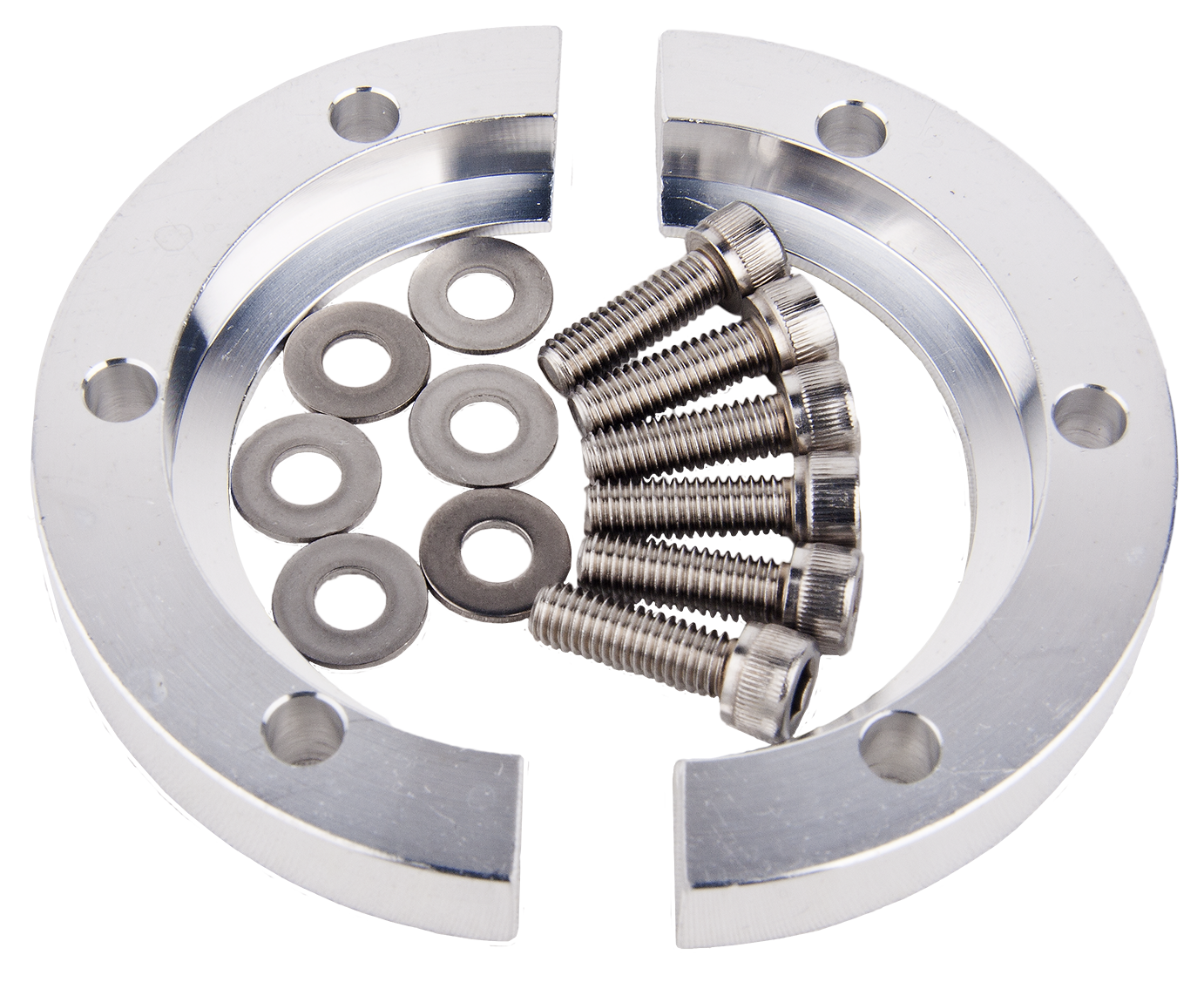

* تشمل مسامير وغسالات من الفولاذ المقاوم للصدأ

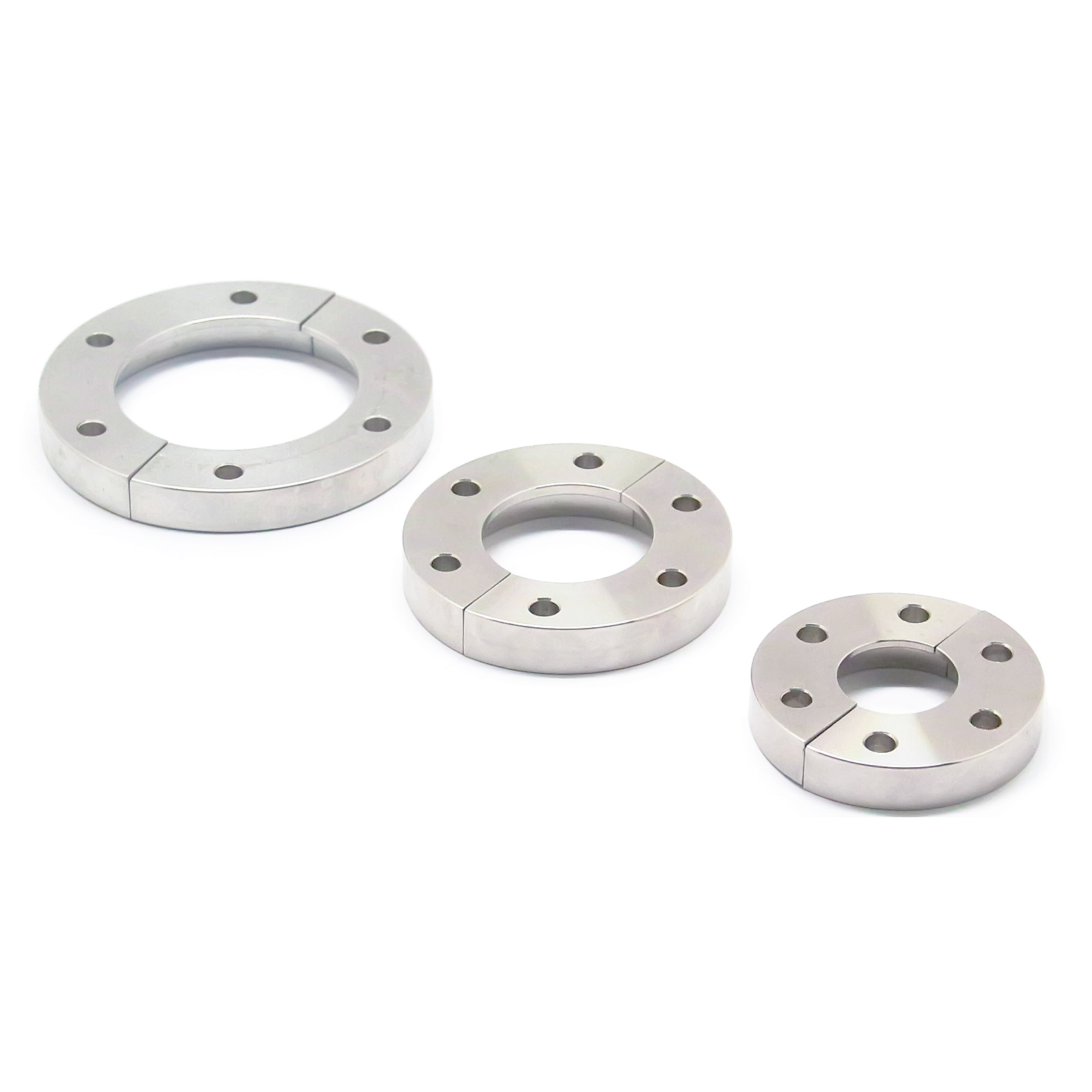

* المادة: ألومنيوم (EN AW-6082 T6) أو 304
* المسمار: A2-70 (مسمار رأس سداسي مزود بفتحة، M5 × 16 مم أو 10-32 UNF × 5/8 بوصة، مطلي فضّة)

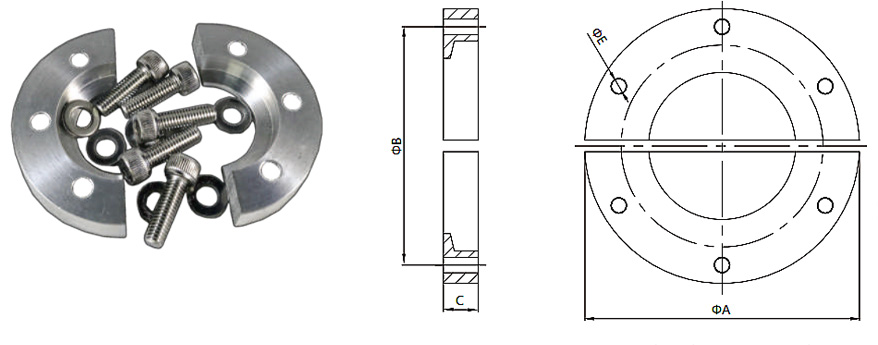

| نموذج للألومنيوم | الحجم | A/مم | B/مم | C/ملم | E/مم | كمية الثقوب |
N.W/g ألومينيوم |
N.W/g 304 |
|---|---|---|---|---|---|---|---|---|
| TAB811K168 | KF16 | 50.8 | 38.1 | 9.2 | 5.3 | 6 | 53.8 | 98 |
| TAB811K258 | KF25 | 60.5 | 48 | 9.9 | 5.3 | 6 | 63.2 | 140 |
| TAB811K408 | KF40 | 74.6 | 62 | 9.3 | 5.3 | 6 | 74.6 | |
| TAB811K508 | KF50 | 95.2 | 82.6 | 10.4 | 5.3 | 6 | 106.2 | |
| TAB811K638 | KF63 | 107.2 | 94.6 | 10.4 | 5.3 | 6 |
